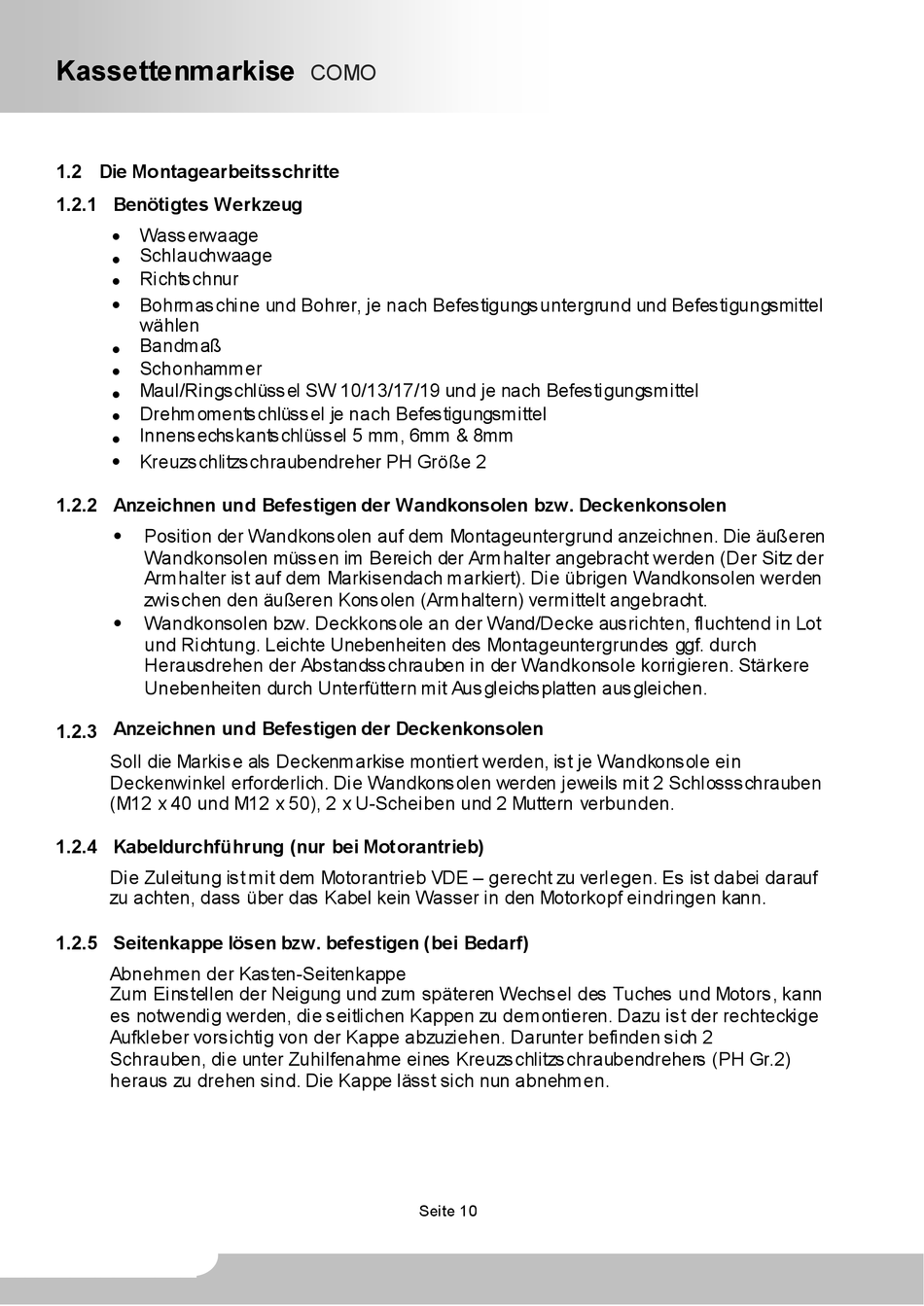

1.2 Die Montagearbeitsschritte
1.2.1 Benötigtes Werkzeug
À$ Wasserwaage
Schlauchwaage
À$
Richtschnur
À$
À$
Bohrmaschine und Bohrer, je nach Befestigungsuntergrund und Befestigungsmittel
wählen
Bandmaß
À$
Schonhammer
À$
Maul/Ringschlüssel SW 10/13/17/19 und je nach Befestigungsmittel
À$
Drehmomentschlüssel je nach Befestigungsmittel
À$
Innensechskantschlüssel 5 mm, 6mm & 8mm
À$
À$
Kreuzschlitzschraubendreher PH Größe 2
1.2.2 Anzeichnen und Befestigen der Wandkonsolen bzw. Deckenkonsolen
À$
Position der Wandkonsolen auf dem Montageuntergrund anzeichnen. Die äußeren
Wandkonsolen müssen im Bereich der Armhalter angebracht werden (Der Sitz der
Armhalter ist auf dem Markisendach markiert). Die übrigen Wandkonsolen werden
zwischen den äußeren Konsolen (Armhaltern) vermittelt angebracht.
À$
Wandkonsolen bzw. Deckkonsole an der Wand/Decke ausrichten, fluchtend in Lot
und Richtung. Leichte Unebenheiten des Montageuntergrundes ggf. durch
Herausdrehen der Abstandsschrauben in der Wandkonsole korrigieren. Stärkere
Unebenheiten durch Unterfüttern mit Ausgleichsplatten ausgleichen.
Anzeichnen und Befestigen der Deckenkonsolen
1.2.3
Soll die Markise als Deckenmarkise montiert werden, ist je Wandkonsole ein
Deckenwinkel erforderlich. Die Wandkonsolen werden jeweils mit 2 Schlossschrauben
(M12 x 40 und M12 x 50), 2 x U-Scheiben und 2 Muttern verbunden.
1.2.4 Kabeldurchführung (nur bei Motorantrieb)
Die Zuleitung ist mit dem Motorantrieb VDE – gerecht zu verlegen. Es ist dabei darauf
zu achten, dass über das Kabel kein Wasser in den Motorkopf eindringen kann.
1.2.5 Seitenkappe lösen bzw. befestigen (bei Bedarf)
Abnehmen der Kasten-Seitenkappe
Zum Einstellen der Neigung und zum späteren Wechsel des Tuches und Motors, kann
es notwendig werden, die seitlichen Kappen zu demontieren. Dazu ist der rechteckige
Aufkleber vorsichtig von der Kappe abzuziehen. Darunter befinden sich 2
Schrauben, die unter Zuhilfenahme eines Kreuzschlitzschraubendrehers (PH Gr.2)
heraus zu drehen sind. Die Kappe lässt sich nun abnehmen.
