Kassettenmarkise

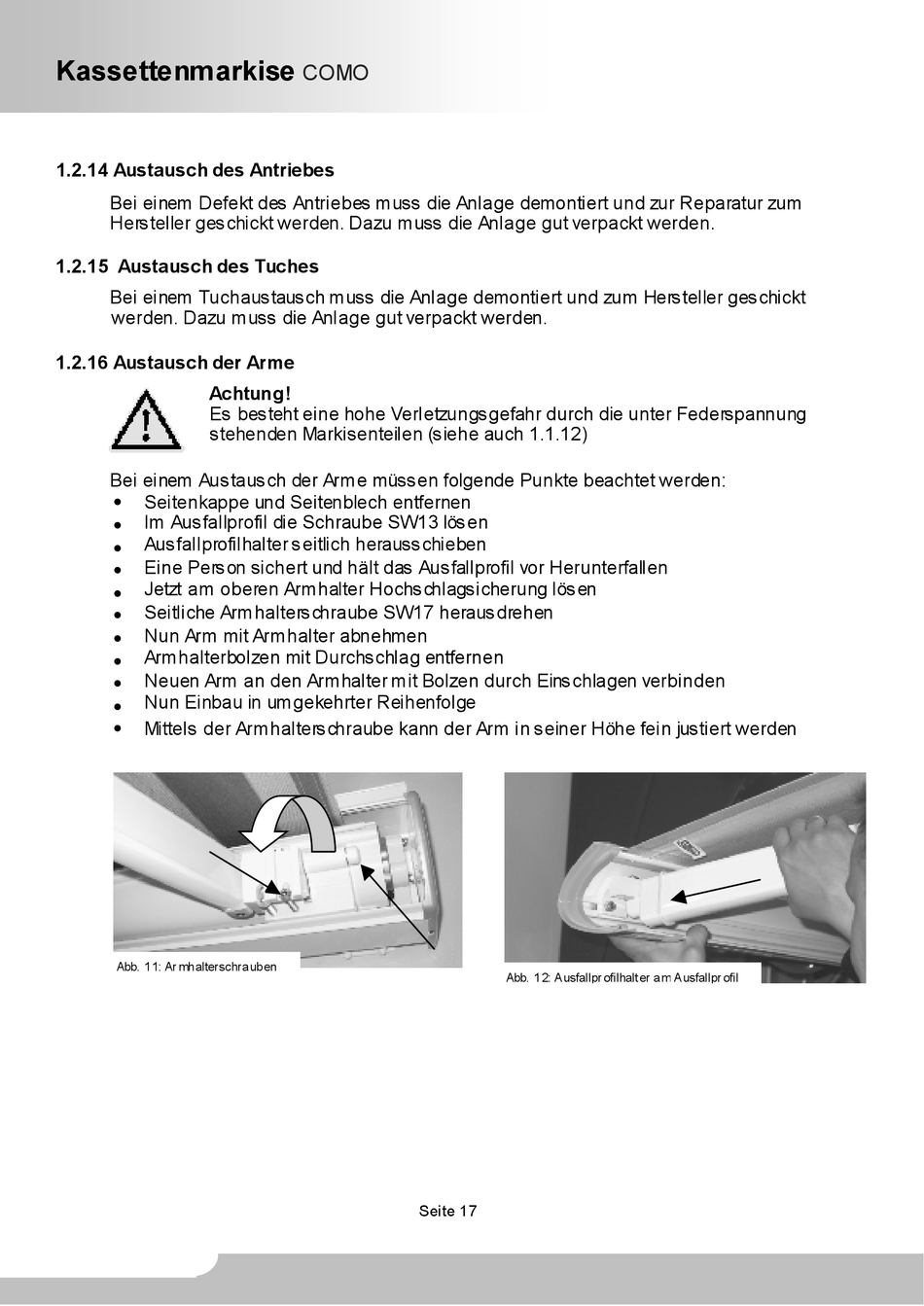

1.2.14 Austausch des Antriebes

Bei einem Defekt des Antriebes muss die Anlage demontiert und zur Reparatur zum
Hersteller geschickt werden. Dazu muss die Anlage gut verpackt werden.

1.2.15 Austausch des Tuches

Bei einem Tuchaustausch muss die Anlage demontiert und zum Hersteller geschickt
werden. Dazu muss die Anlage gut verpackt werden.

1.2.16 Austausch der Arme

Achtung!
Es besteht eine hohe Verletzungsgefahr durch die unter Federspannung
stehenden Markisenteilen (siehe auch 1.1.12)
Bei einem Austausch der Arme müssen folgende Punkte beachtet werden:
À$ Seitenkappe und Seitenblech entfernen
Im Ausfallprofil die Schraube SW13 lösen
À$
Ausfallprofilhalter seitlich herausschieben
À$
Eine Person sichert und hält das Ausfallprofil vor Herunterfallen
À$
Jetzt am oberen Armhalter Hochschlagsicherung lösen
À$
Seitliche Armhalterschraube SW17 herausdrehen
À$
Nun Arm mit Armhalter abnehmen
À$
Armhalterbolzen mit Durchschlag entfernen
À$
Neuen Arm an den Armhalter mit Bolzen durch Einschlagen verbinden
À$
Nun Einbau in umgekehrter Reihenfolge
À$
À$
Mittels der Armhalterschraube kann der Arm in seiner Höhe fein justiert werden
Abb. 11: Ar mhalterschrauben
COMO
COMO
Seite 17
Abb. 12: Ausfallpr ofilhalter am Ausfallpr ofil
