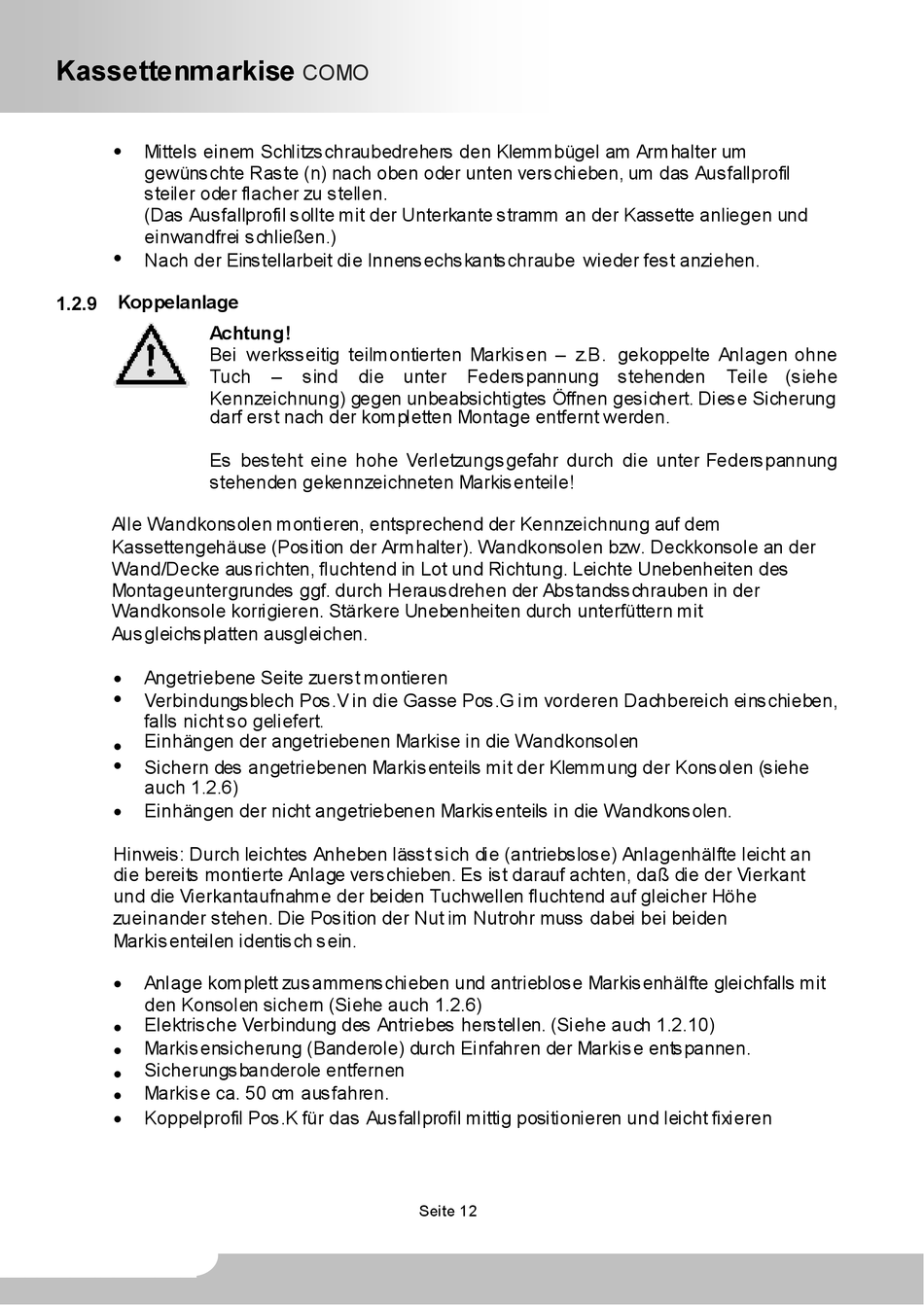

Kassettenmarkise
À$
Mittels einem Schlitzschraubedrehers den Klemmbügel am Armhalter um
gewünschte Raste (n) nach oben oder unten verschieben, um das Ausfallprofil
steiler oder flacher zu stellen.
(Das Ausfallprofil sollte mit der Unterkante stramm an der Kassette anliegen und
einwandfrei schließen.)
À$
Nach der Einstellarbeit die Innensechskantschraube wieder fest anziehen.
Koppelanlage
1.2.9
Achtung!
Bei werksseitig teilmontierten Markisen – z.B. gekoppelte Anlagen ohne
Tuch
Kennzeichnung) gegen unbeabsichtigtes Öffnen gesichert. Diese Sicherung
darf erst nach der kompletten Montage entfernt werden.
Es besteht eine hohe Verletzungsgefahr durch die unter Federspannung
stehenden gekennzeichneten Markisenteile!
Alle Wandkonsolen montieren, entsprechend der Kennzeichnung auf dem
Kassettengehäuse (Position der Armhalter). Wandkonsolen bzw. Deckkonsole an der
Wand/Decke ausrichten, fluchtend in Lot und Richtung. Leichte Unebenheiten des
Montageuntergrundes ggf. durch Herausdrehen der Abstandsschrauben in der
Wandkonsole korrigieren. Stärkere Unebenheiten durch unterfüttern mit
Ausgleichsplatten ausgleichen.
À$ Angetriebene Seite zuerst montieren
À$
Verbindungsblech Pos.V in die Gasse Pos.G im vorderen Dachbereich einschieben,
falls nicht so geliefert.
Einhängen der angetriebenen Markise in die Wandkonsolen
À$
À$
Sichern des angetriebenen Markisenteils mit der Klemmung der Konsolen (siehe
auch 1.2.6)
À$
Einhängen der nicht angetriebenen Markisenteils in die Wandkonsolen.
Hinweis: Durch leichtes Anheben lässt sich die (antriebslose) Anlagenhälfte leicht an
die bereits montierte Anlage verschieben. Es ist darauf achten, daß die der Vierkant
und die Vierkantaufnahme der beiden Tuchwellen fluchtend auf gleicher Höhe
zueinander stehen. Die Position der Nut im Nutrohr muss dabei bei beiden
Markisenteilen identisch sein.
À$ Anlage komplett zusammenschieben und antrieblose Markisenhälfte gleichfalls mit
den Konsolen sichern (Siehe auch 1.2.6)
Elektrische Verbindung des Antriebes herstellen. (Siehe auch 1.2.10)
À$
Markisensicherung (Banderole) durch Einfahren der Markise entspannen.
À$
Sicherungsbanderole entfernen
À$
Markise ca. 50 cm ausfahren.
À$
À$
Koppelprofil Pos.K für das Ausfallprofil mittig positionieren und leicht fixieren
COMO
COMO
–
sind
die unter
Seite 12
Federspannung stehenden
Teile (siehe
