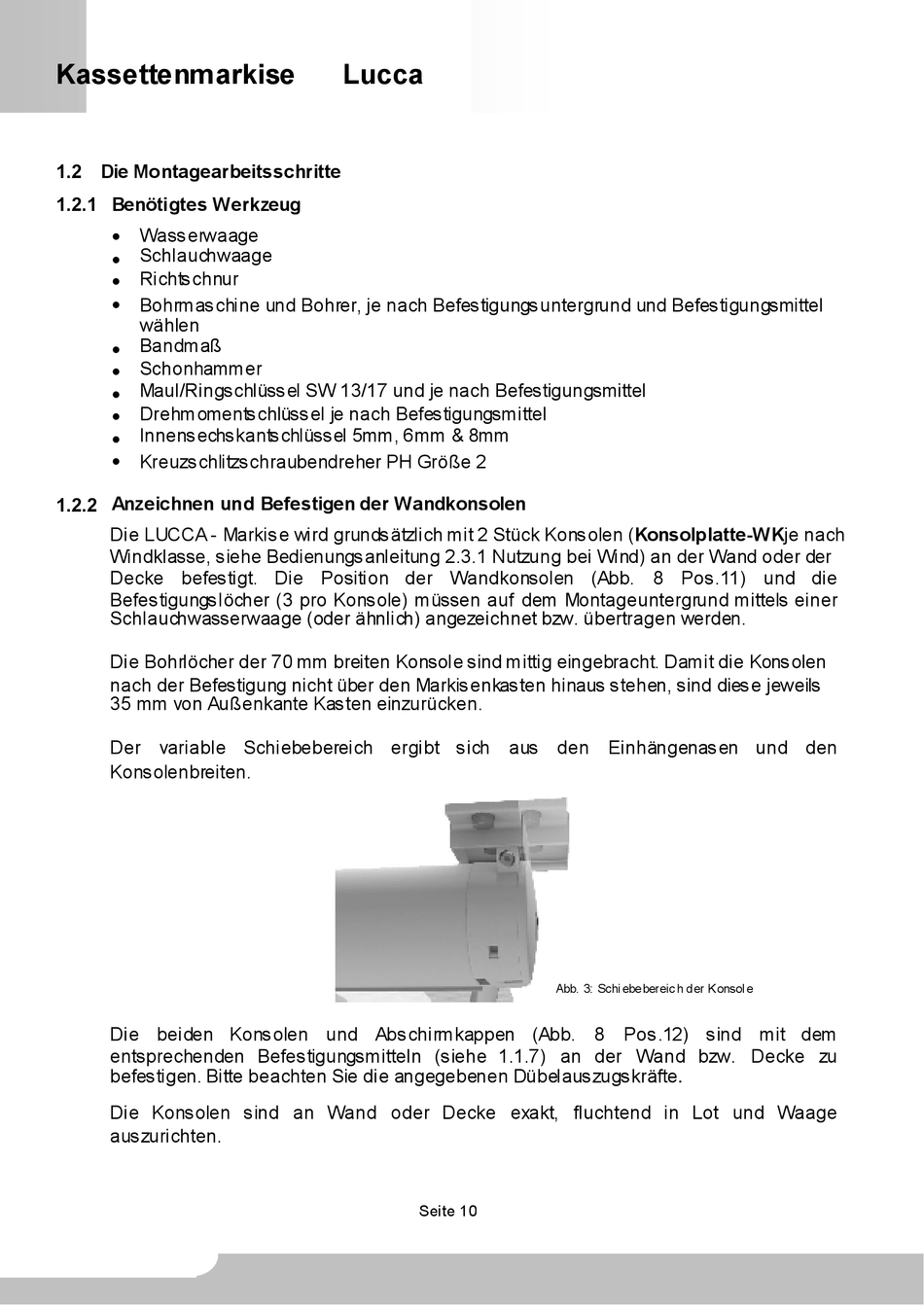

Kassettenmarkise
1.2 Die Montagearbeitsschritte
1.2.1 Benötigtes Werkzeug
À$ Wasserwaage
Schlauchwaage
À$
Richtschnur
À$
À$
Bohrmaschine und Bohrer, je nach Befestigungsuntergrund und Befestigungsmittel
wählen
Bandmaß
À$
Schonhammer
À$
Maul/Ringschlüssel SW 13/17 und je nach Befestigungsmittel
À$
Drehmomentschlüssel je nach Befestigungsmittel
À$
Innensechskantschlüssel 5mm, 6mm & 8mm
À$
À$
Kreuzschlitzschraubendreher PH Größe 2
1.2.2 Anzeichnen und Befestigen der Wandkonsolen
Die LUCCA - Markise wird grundsätzlich mit 2 Stück Konsolen (Konsolplatte-WKje nach
Windklasse, siehe Bedienungsanleitung 2.3.1 Nutzung bei Wind) an der Wand oder der
Decke befestigt. Die Position der Wandkonsolen (Abb. 8 Pos.11) und die
Befestigungslöcher (3 pro Konsole) müssen auf dem Montageuntergrund mittels einer
Schlauchwasserwaage (oder ähnlich) angezeichnet bzw. übertragen werden.
Die Bohrlöcher der 70 mm breiten Konsole sind mittig eingebracht. Damit die Konsolen
nach der Befestigung nicht über den Markisenkasten hinaus stehen, sind diese jeweils
35 mm von Außenkante Kasten einzurücken.
Der variable Schiebebereich ergibt sich aus den Einhängenasen und den
Konsolenbreiten.
Die beiden Konsolen und Abschirmkappen (Abb. 8 Pos.12) sind mit dem
entsprechenden Befestigungsmitteln (siehe 1.1.7) an der Wand bzw. Decke zu
befestigen. Bitte beachten Sie die angegebenen Dübelauszugskräfte.
Die Konsolen sind an Wand oder Decke exakt, fluchtend in Lot und Waage
auszurichten.
Lucca
Seite 10
Abb. 3: Schi ebebereic h der Konsol e
