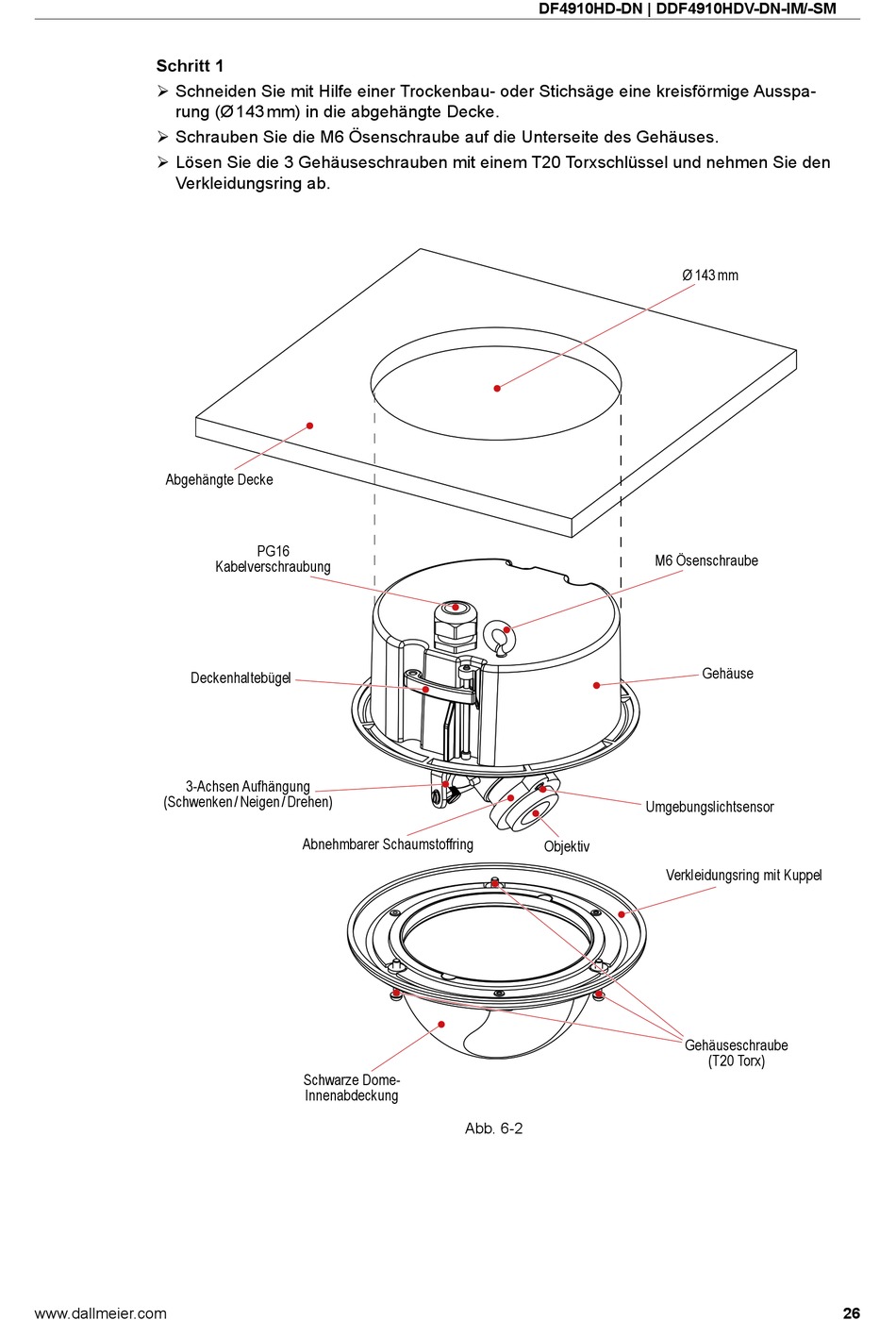

Schritt 1
 Schneiden Sie mit Hilfe einer Trockenbau- oder Stichsäge eine kreisförmige Ausspa-
rung (Ø 143 mm) in die abgehängte Decke.
 Schrauben Sie die M6 Ösenschraube auf die Unterseite des Gehäuses.
 Lösen Sie die 3 Gehäuseschrauben mit einem T20 Torxschlüssel und nehmen Sie den
Verkleidungsring ab.
Abgehängte Decke
Deckenhaltebügel
3-Achsen Aufhängung
(Schwenken / Neigen / Drehen)
www.dallmeier.com
PG16
Kabelverschraubung
Abnehmbarer Schaumstoffring
Schwarze Dome-
Innenabdeckung
DF4910HD-DN | DDF4910HDV-DN-IM/-SM
Objektiv
Abb. 6-2
Ø 143 mm
M6 Ösenschraube
Gehäuse
Umgebungslichtsensor
Verkleidungsring mit Kuppel
Gehäuseschraube
(T20 Torx)
