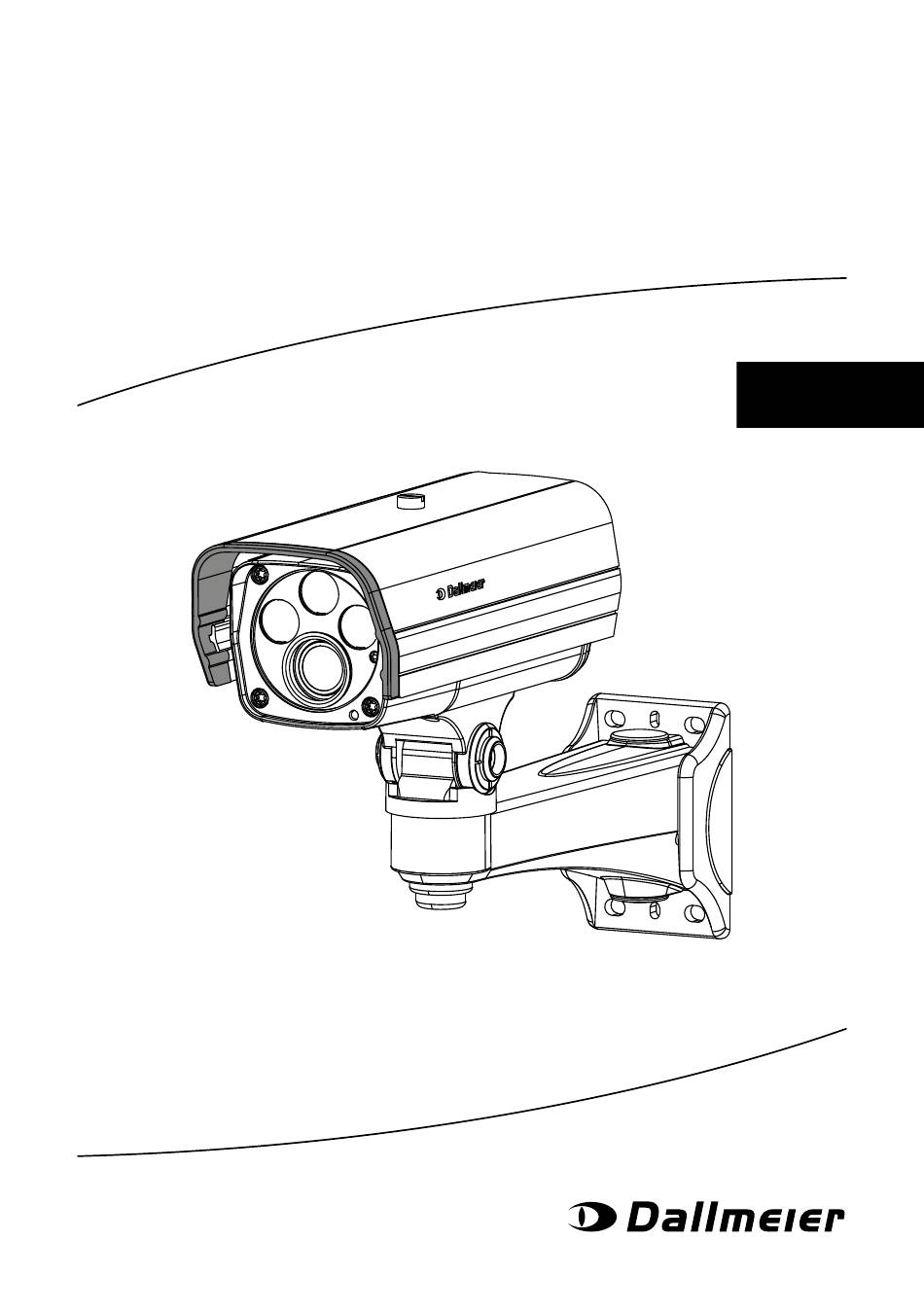

- Seite 1 DF5200HD-DN/IR Inbetriebnahme Deutsch 005681 / 1.0.5 / 2017-02-02...
- Seite 2 Torx von Acument Intellectual Properties, LLC mit Hauptsitz in Rockford, Illinois, USA. Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht.
- Seite 3 1× 1× 1× 1× 1× 1× 4× 4× 4× 1×...
-
Seite 5: Inhaltsverzeichnis
DF5200HD-DN/IR Inhalt 1 Gültigkeit 2 Dokumente Dieses Dokument Mitgeltende Dokumente 3 Darstellungskonventionen 4 Sicherheitshinweise 5 Allgemeine Hinweise Lieferumfang Transport und Verpackung Gewährleistung Bestimmungsgemäße Verwendung Betrieb Zulassungen/Zertifizierungen 6 Anforderungen Umgebungsbedingungen Spannungsversorgung 7 Wartung 8 Installation und Inbetriebnahme 9 Vorderansicht Kamera 10 Adern-Farbkodierung (vormontiertes Patch-/Netzwerkkabel) 11 Verbindung und Login Systemvoraussetzungen... -
Seite 6: Gültigkeit
Spezifikationen im Produktdatenblatt. Bewahren Sie alle Dokumente in einem gut lesbaren Zustand und an einem geeigneten Ort auf, um ein späteres Nachschlagen zu ermöglichen. Prüfen Sie regelmäßig die Webseite www.dallmeier.com auf mögliche Aktualisierungen der Produktdokumentation. www.dallmeier.com... -
Seite 7: Dieses Dokument
DF5200HD-DN/IR Dieses Dokument Inbetriebnahme Das Dokument „Inbetriebnahme“ (dieses Dokument) enthält detaillierte Beschreibungen zu Installation, Anschluss und Inbetriebnahme des Ge- räts sowie Sicherheitshinweise und allgemeine Hinweise. Zielgruppe dieses Dokuments sind geschulte Systemintegratoren. Mitgeltende Dokumente Datenblatt Das Produktdatenblatt enthält detaillierte technische Spezifikationen, Leistungsmerkmale und Eigenschaften des Geräts. -
Seite 8: Darstellungskonventionen
DF5200HD-DN/IR Darstellungskonventionen Dieses Dokument kann verschiedene Warnworte und Warnsymbole ent- halten, die auf potenzielle Gefahrenquellen hinweisen: GEFAHR GEFAHR kennzeichnet eine Gefahr, die zu Tod oder schwerer Verlet- zung führt, wenn sie nicht vermieden wird. WARNUNG WARNUNG kennzeichnet eine Gefahr, die zu Tod oder schwerer Ver- letzung führen kann, wenn sie nicht vermieden wird. - Seite 9 DF5200HD-DN/IR Zur Verbesserung der Übersichtlichkeit und Lesbarkeit dieses Dokuments werden verschiedene Textformatierungen und Hervorhebungen verwen- det: Handlungsanweisungen sind durch Pfeile (➡) gekennzeichnet. ➡ Führen Sie Handlungsanweisungen stets in der beschriebenen Reihen- folge aus. „Ausdrücke“ in Anführungszeichen weisen in der Regel auf ein Bedienele- ment am Gerät (Schalter, Beschriftungen) oder dessen Benutzeroberflä-...
-
Seite 10: Sicherheitshinweise
Gesetze und Verordnungen in Bezug auf Daten-, Arbeits- und Umwelt- schutz. Stellen Sie ihre Einhaltung sicher. • Systemkomponenten Verwenden Sie nur interne Komponenten, die von Dallmeier geprüft und freigegeben wurden. Nicht geeignete interne Komponenten können zu Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. - Seite 11 Spezifikationen im Produktdatenblatt. Bewahren Sie alle Dokumente in einem gut lesbaren Zustand und an ei- nem geeigneten Ort auf, um ein späteres Nachschlagen zu ermöglichen. Prüfen Sie regelmäßig die Webseite www.dallmeier.com auf mögliche Aktualisierungen der Produktdokumentation. • Kondenswasser Wenn das Gerät von kalter in warme Umgebung gebracht wird, kann...
- Seite 12 DF5200HD-DN/IR • Gewitter Um Beschädigungen am Gerät durch elektrische Überspannung wäh- rend eines Gewitters zu vermeiden, sind zwingend alle nach aktuell gültigen DIN-, VDE und ISO-Normen vorgeschriebenen Schutzmaßnah- men auszuführen, die für einen normgerechten Blitzschutz-Potential- ausgleich sorgen. • Betriebsbedingungen Ungeeignete Betriebsbedingungen können zu einer verkürzten Lebens- dauer, Funktionsstörungen, Beschädigungen, Datenverlust und zum...
-
Seite 13: Allgemeine Hinweise
DF5200HD-DN/IR Allgemeine Hinweise Lieferumfang Im Standardlieferumfang sind enthalten: • 1× Outdoor-Wandhalterung mit innenliegender Kabelführung • 1× Dichtungsmatte (Rückseite selbstklebend) für Outdoor-Wandhalterung • 1× Bohrschablone für Outdoor-Wandhalterung • 4× Spanplattenschraube Ø 5 × 40 mm (Teilgewinde, Halbrundkopf/Pan-Head mit Innensechsrund/Torx T25) • 4× Flache Beilag-/Unterlegscheibe (VA, DIN 9021/ISO 7093, Innendurchmesser: 5,3 mm) •... -
Seite 14: Transport Und Verpackung

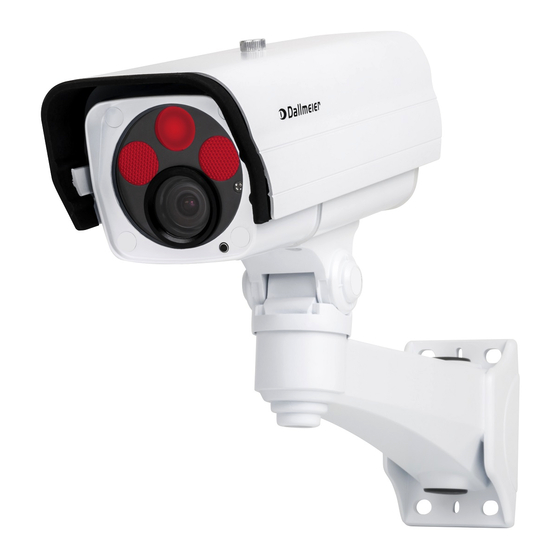

Gewährleistung Maßgeblich sind die jeweils bei Vertragsabschluss geltenden Allgemeinen Geschäftsbedingungen (AGB). Bestimmungsgemäße Verwendung Die DF5200HD-DN/IR ist eine wettergeschützte High-Definition (HD) Netz- werk-Farbkamera zur IP-basierten 24-Stunden-Videoüberwachung mit automatischer Tag/Nacht-Umschaltung mittels Umgebungslichterfassung und mechanisch schwenkbaren Infrarot(IR)-Sperrfilters (IR-Cut Removab- le, ICR) sowie integrierter IR-Beleuchtung. -
Seite 15: Betrieb
DF5200HD-DN/IR Die Kamera verfügt über ein lichtstarkes IR-korrigiertes motorgetriebenes Megapixel Varifokal-Objektiv mit P-Iris-Blendensteuerung. Die Einstellung von Zoom (Brennweite), Fokus und förderlicher Blende erfolgt über einen Webbrowser. Die optimale Fokusposition kann mithilfe der „OnePush- Autofokus“-Funktion automatisch angefahren und bei Bedarf manuell nachgeregelt werden. -
Seite 16: Zulassungen/Zertifizierungen
Zulassungen/Zertifizierungen Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden Zulassungen/Zertifizierungen für das Gerät vor: • CE • FCC • ACA • UL • geprüft nach DIN 50130-4 • geprüft nach IEC/EN 62471 Beachten Sie mögliche Aktualisierungen auf www.dallmeier.com. www.dallmeier.com... -
Seite 17: Anforderungen
DF5200HD-DN/IR 6 Anforderungen Umgebungsbedingungen Das Gerät ist für den Betrieb sowohl im Innen- als auch im Außenbereich konzipiert. Beachten Sie jedoch, dass schädliche Umgebungsbedingungen die Lebensdauer des Geräts verkürzen sowie Fehlfunktionen oder Be- schädigungen verursachen können. ➡ Installieren/betreiben Sie das Gerät nicht an Orten mit •... -
Seite 18: Spannungsversorgung
DF5200HD-DN/IR Spannungsversorgung Das Gerät wird mit Power-over-Ethernet (PoE, Class 0) betrieben und ist mit allen Energieversorgergeräten (Power Sourcing Equipment, PSE) kom- patibel, die dem PoE-Standard IEEE 802.3af entsprechen. WARNUNG Personenschäden durch elektrischen Schlag sowie Sachschäden durch Blitzschlag, Überspannungen und elektromagnetische Störungen Lebensgefahr oder Gefahr schwerer Verletzung sowie Geräteschäden oder Funktionsstörungen ➡... -
Seite 19: Wartung
DF5200HD-DN/IR 7 Wartung Das Gerät darf zur Inbetriebnahme, Prüfung, Wartung und Reparatur nur von geschultem Fachpersonal geöffnet werden. Reinigung Sollte eine Reinigung des Geräts erforderlich sein, beachten Sie die fol- genden Hinweise: ACHTUNG Beschädigung der Oberfläche des Geräts ➡ Reinigen Sie das Gehäuse (außen) mit einem weichen, trockenen und antistatischen Tuch. -
Seite 20: Installation Und Inbetriebnahme
DF5200HD-DN/IR 8 Installation und Inbetriebnahme Die Installation und Inbetriebnahme des Geräts darf nur von geschultem Fachpersonal durchgeführt werden. WARNUNG Herabfallen des Geräts Lebensgefahr oder Gefahr schwerer Verletzung ➡ Beachten Sie die Herstellerangaben zur maximalen Tragfähigkeit des Tragelements. ➡ Verwenden Sie immer geeignete Schrauben und Dübel entspre- chend der jeweiligen Wandbeschaffenheit: •... - Seite 21 DF5200HD-DN/IR ❶ Abb. 1 ➡ Entfernen Sie das Schutzpapier von der selbstklebenden Dichtungs- matte. ➡ Kleben Sie die Dichtungsmatte auf die Rückseite der Outdoor- Wandhalterung. Achten Sie dabei auf die korrekte Ausrichtung, so wie in Abb. 1 dargestellt. www.dallmeier.com...
- Seite 22 DF5200HD-DN/IR ❷ Abb. 2 ➡ Stecken Sie die IR-Streulichtblende auf das Sonnenschutzdach, so wie in Abb. 2 und Abb. 3 dargestellt. www.dallmeier.com...
- Seite 23 DF5200HD-DN/IR Abb. 3 Die IR-Streulichtblende dient zur Vermeidung von störenden Reflexio- nen der integrierten Infrarot(IR)-Beleuchtung. Ohne Verwendung der IR-Streulichtblende würde bei aktivierten IR-LEDs unerwünschtes IR-Streulicht von der Innenseite des Sonnen- schutzdaches in das Objektiv zurückgestrahlt werden, was zu erheb- lichen Einbußen bei der Bildqualität im Nachtmodus führen würde, wie beispielsweise weiche verschwommene Bilder durch den soge- nannten Halo-Effekt oder andere negative Streu- und Blendeffekte.
- Seite 24 DF5200HD-DN/IR ❸ Abb. 4 Vormontiertes Cat.5e S/UTP Patch-/Netzwerkkabel mit RJ45 (8P8C) Modularstecker Zylinderschraube mit Innensechskant (Vollgewinde, DIN 912/ISO 4762, M8 × 12, für Schlüsselweite: 6 mm) Innensechskantschlüssel in L-Form (Schlüsselweite: 6 mm) www.dallmeier.com...
- Seite 25 DF5200HD-DN/IR Abb. 5 ➡ Führen Sie das vormontierte RJ45-Patchkabel durch die Outdoor-Wandhalterung. ➡ Setzen Sie das Kameragehäuse auf die Outdoor-Wandhalterung, so wie in Abb. 4 und Abb. 5 dargestellt. ➡ Ziehen Sie die Zylinderschraube mit dem mitgelieferten Innen- sechskantschlüssel fest.
- Seite 26 DF5200HD-DN/IR ❹ ➡ Schließen Sie das vormontierte RJ45-Patchkabel der Kamera (Abb. 5 - ) an einen IEEE 802.3af-konformen PoE-Switch oder PoE-Injektor (Midspan-Gerät) in Ihrem Netzwerk an. Es gibt verschiedene Möglichkeiten, die Kamera an Ihr Netzwerk anzuschließen: • Sie können die Kamera direkt an eine RJ45-Anschlussdose anschließen.
- Seite 27 DF5200HD-DN/IR Abb. 8 ACHTUNG Schäden an RJ45-Steckern/-Buchsen durch Feuchtigkeit, Staub und Schmutz Wenn Sie die mitgelieferte „Cat.5e RJ45-Doppelkupplung STP“ (Abb. 6 und Abb. 8) oder die mitgelieferte modulare Anschlusseinheit „E-DAT modul Cat.6A 8(8) Buchse, T568A“ (Abb. 7) verwenden, müssen Sie die Kabel-/Steckerübergänge mit einem selbstverschweißenden Isolier- band umwickeln, um Schäden an den RJ45-Steckern/-Buchsen durch...
- Seite 28 DF5200HD-DN/IR ❺ Abb. 9 4× Spanplattenschraube Ø 5 × 40 mm (Teilgewinde, Halbrundkopf/ Pan-Head mit Innensechsrund/Torx, T25) 4× Flache Beilag-/Unterlegscheibe (VA, DIN 9021 / ISO 7093, Innendurchmesser: 5,3 mm) 4× Spreizdübel S6 (Bohrdurchmesser: 6 mm, min. Bohrlochtiefe: 40 mm, Dübellänge: 30 mm) www.dallmeier.com...
- Seite 29 DF5200HD-DN/IR ACHTUNG Beschädigung des Geräts durch eindringendes Wasser oder andere Umwelteinflüsse ➡ Überprüfen Sie, ob die mitgelieferte Dichtungsmatte ordnungsge- mäß auf die Rückseite der Outdoor-Wandhalterung geklebt ist (so wie in Abb. 1 dargestellt). ➡ Setzen Sie das Gerät nicht direktem Wettereinfluss (Regen, direkter Sonneneinstrahlung etc.) aus. • Verwenden Sie bei der Außeninstallation immer einen geschütz- ten Montageort (z. B.
- Seite 30 DF5200HD-DN/IR ❻ ➡ Schließen Sie Ihren PoE-Switch oder PoE-Injektor (Midspan-Gerät) an die Netzsteckdose an und schalten Sie ihn ein. ➡ Stellen Sie eine Verbindung zur Kamera über einen Webbrowser her (siehe Kapitel „Verbindung und Login“ auf Seite 34). ➡ Loggen Sie sich in die Benutzeroberfläche der Kamera ein (siehe Abschnitt „Login“...
- Seite 31 DF5200HD-DN/IR Abb. 12 Detaillierte Beschreibungen zur Konfiguration der Kamera (wie Zoom-, Fokus- und IR-Beleuchtungseinstellungen) finden Sie in gesonderten Dokumentationen, die Sie über www.dallmeier.com abrufen können. www.dallmeier.com...
-
Seite 32: Vorderansicht Kamera
DF5200HD-DN/IR 9 Vorderansicht Kamera Abb. 13 Motorgetriebenes Megapixel Varifokal-Objektiv Halbdiskrete 850 nm Hochleistungs-LED für homogene IR-Beleuchtung Umgebungslichtsensor Integriertes Mikrofon www.dallmeier.com... -
Seite 33: Adern-Farbkodierung (Vormontiertes Patch-/Netzwerkkabel)
DF5200HD-DN/IR 10 Adern-Farbkodierung (vormontiertes Patch-/Netzwerkkabel) Abb. 14 Vormontiertes Cat.5e S/UTP Patch-/Netzwerkkabel mit RJ45 (8P8C) Modularstecker Pin-Nr. Adernpaar Adernfarbe Orange Schwarz Blau Weiß Grün Gelb Braun www.dallmeier.com... -
Seite 34: Verbindung Und Login
DF5200HD-DN/IR 11 Verbindung und Login Die Konfiguration des Geräts erfolgt mit einem PC und Webbrowser über das lokale Netzwerk (LAN). Alternativ kann der Client-PC über ein Ethernet-Crossover-Kabel direkt mit dem Gerät verbunden werden (PoE-Injektor erforderlich). Systemvoraussetzungen Zur Konfiguration des Geräts muss der Client-PC die folgenden Systemvor- aussetzungen erfüllen:... -
Seite 35: Verbindung
DF5200HD-DN/IR Verbindung Die ab Werk standardmäßig eingestellte IP-Adresse des Geräts ist: 192.168.2.28 ➡ Stellen Sie sicher, dass Ihr PC/Webbrowser eine Verbindung zum Gerät über das Ethernet herstellen kann (kontaktieren Sie gegebenenfalls Ihren Netzwerkadministrator für weitere Informationen und zu Ihrer Unterstützung). -
Seite 36: Login
➡ Konfigurieren Sie alle erforderlichen Einstellungen (wie Zoom und Fokus). ➡ Klicken Sie abschließend „LOGOUT“, um sich vom Gerät abzumelden. Detaillierte Beschreibungen zur Konfiguration der Kamera (wie Zoom-, Fokus- und IR-Beleuchtungseinstellungen) finden Sie in gesonderten Dokumentationen, die Sie über www.dallmeier.com abrufen können. www.dallmeier.com... - Seite 37 DF5200HD-DN/IR www.dallmeier.com...
-
Seite 38: Technische Spezifikationen
DF5200HD-DN/IR 12 Technische Spezifikationen Anschlüsse/Schnittstellen Power & Ethernet 1× vormontiertes Cat.5e S/UTP Patch-/Netzwerkkabel mit RJ45 (8P8C) Modularstecker: • 10BASE-T • 100BASE-TX • 1000BASE-T • PoE (IEEE 802.3af) IR-Beleuchtung Halbdiskrete 850 nm Hochleistungs-LEDs IR-Intensität Einstellbar Fotozelle Tag/Nacht-Umschaltschwelle einstellbar Reichweite Bis zu ca. 25 m Abstrahlwinkel Homogene Ausleuchtung bis zu ca. - Seite 39 −40 °C bis +50 °C Betriebstemperatur (minimale Einschalttemperatur: −30 °C) Relative 0% – 90% RH, nicht kondensierend Luftfeuchtigkeit Zulassungen/Zertifizierungen CE, FCC, ACA, UL, geprüft nach DIN EN 50130-4, geprüft nach IEC/EN 62471 Detaillierte technische Spezifikationen und mögliche Aktualisierungen finden Sie im aktuellen Produktdatenblatt auf www.dallmeier.com. www.dallmeier.com...
-
Seite 40: Abmessungen
DF5200HD-DN/IR 13 Abmessungen 362 mm (14,25") 229 mm (9,02") 233 mm (9,17") 99 mm (3,90") 71 mm (2,80") www.dallmeier.com... - Seite 44 Dallmeier electronic GmbH & Co.KG Bahnhofstraße 16 · 93047 Regensburg · Deutschland Telefon +49 941 8700-0 · Fax +49 941 8700-180 www.dallmeier.com · info@dallmeier.com...
