Beispielkonfiguration PROFINET CBA

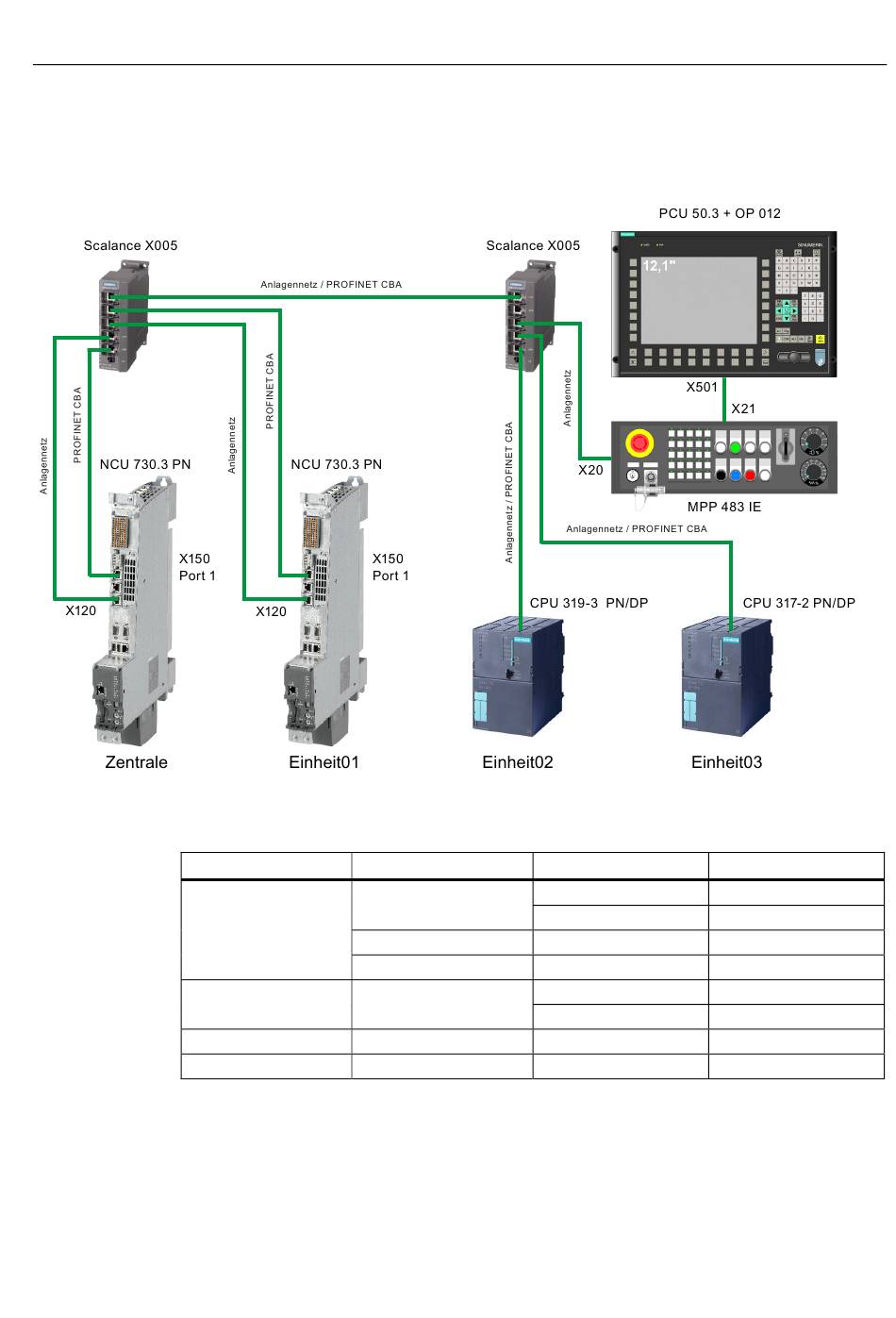

Folgendes Bild zeigt eine typische Anlagenkonfiguration mit PROFINET CBA.
Bild 7-8 Beispielkonfiguration PROFINET CBA
Stationsname
Zentrale
Einheit01
Einheit02
Einheit03
NCU 7x0.3 PN
Gerätehandbuch, 03/2013, 6FC5397-1EP40-3AA1
Baugruppentyp
NCU 730.3 PN
PCU 50.3
MPP 483 IE
NCU 730.3 PN
CPU 319-3 PN/DP
CPU 317-2 PN/DP
Schnittstelle
X120
X150 Port 1
X501
X20 DHCP-Server
X120
X150 Port 1
PN P1
PN P1
Anschließen
7.7 PROFINET
IP-Adresse
192.168.200.1
192.168.200.2
192.168.200.5
192.168.200.50
192.168.200.11
192.168.200.12
192.168.200.22
192.168.200.32
