5. Einbau der Teilgeräte
Neben der Verwendung als Wärmezähler können
PolluTherm auch als
kombinierter Wärme- / Kältezähler (s. a. Kap.
10.10) eingesetzt werden. Deshalb finden sich im
nachfolgenden Text folgende Begriffe:
Rücklauf bei Heizungsanlagen: Kälterer Strang
Vorlauf bei Heizungsanlagen:
Rücklauf bei Kälteanlagen:
Vorlauf bei Kälteanlagen:

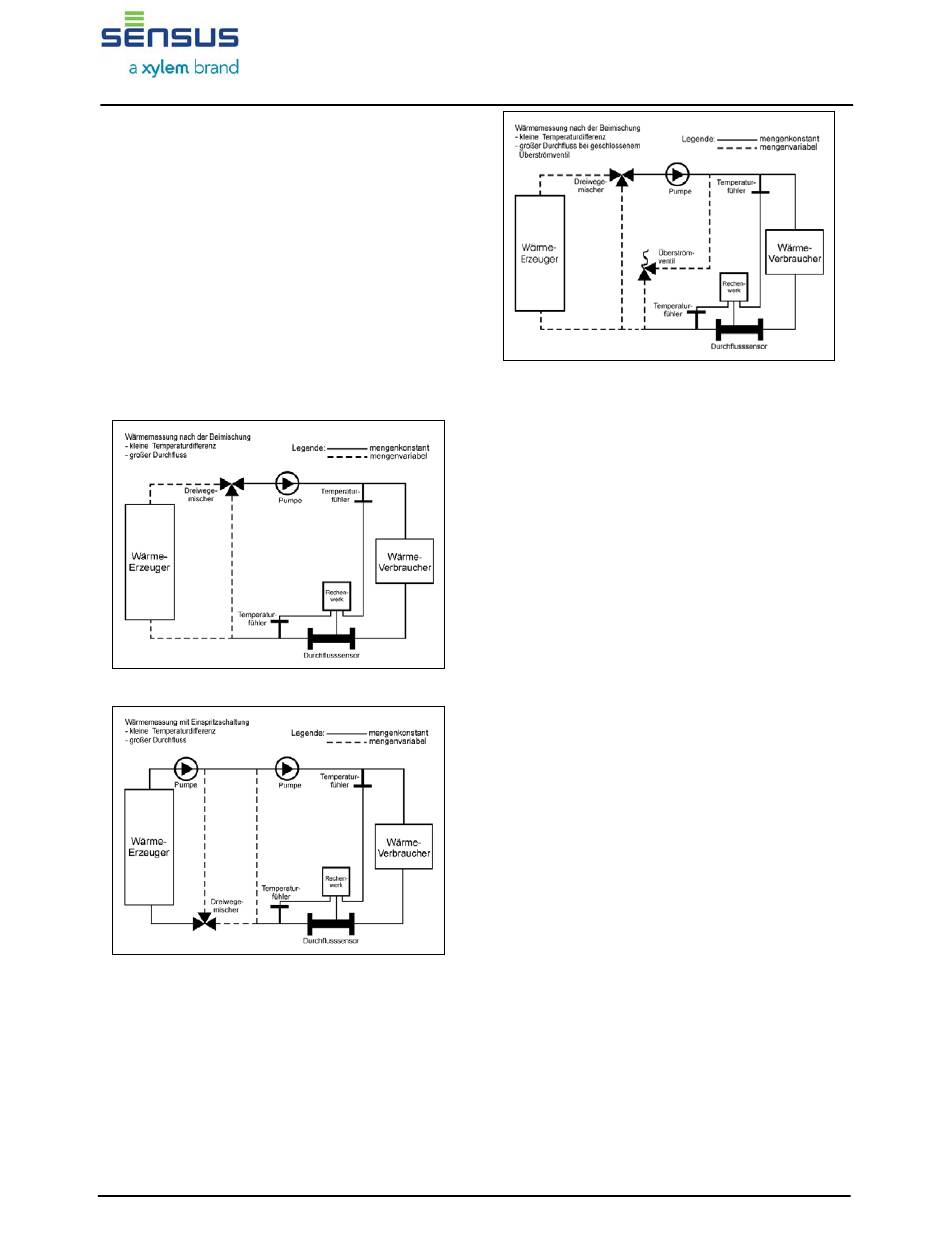

Einbaubeispiele für Heizungsanlagen
Bild 1: Messung nach der Beimischung
Bild 2: Messung bei Einspritzschaltung
MH 6114 DE PolluTherm, Seite 4
Kältezähler oder
Wärmerer Strang
Wärmerer Strang
Kälterer Strang
Wärme- / Kältezähler-Rechenwerk
PolluTherm kombinierbar mit PolluFlow
Einbau- und Betriebsanleitung
Bild 3: Messung mit Überströmventil

5.1 Durchflusssensor PolluFlow

Geltende Normen: EN 1434-6
Der Durchflusssensor
standardmäßig bei Heizungsanlagen in den
Heizungsrücklauf bzw.
eingebaut. Falls der Durchflusssensor in den
Heizungsvorlauf bzw. den wärmeren Strang
eingebaut werden soll, muss das Rechenwerk
PolluTherm X verwendet werden (X bedeutet
hierbei, dass das
Durchflusssensoren im wärmeren Strang justiert
wurde).
Die Durchflussrichtung ist durch einen Pfeil
auf dem Gehäuse gekennzeichnet. Der zulässige
Betriebsdruck und die zulässige Betriebstempe-
ratur dürfen nicht überschritten werden.
Der Durchflusssensor kann entweder im warmen
oder kalten Strang der Anlage eingebaut werden.
Es ist darauf zu
Durchflusssensor in der
entsprechenden Einbaulage montiert wird (siehe
PolluFlow Bedienungsanleitung)
Beruhigungsstrecken vor
Durchflusssensor sind nicht erforderlich, aber vor
dem Zähler mit 3
Strömungsberuhigung empfehlenswert.
Hinter dem Durchflusssensor sollen sich keine
sprunghaften Querschnittsreduzierungen
finden.
Vor dem Durchflusssensor oder an einer anderen
geeigneten Stelle im Heiz- bzw. Kühlkreis ist
gegebenenfalls der Einbau eines Schmutzfängers
sowie vor und hinter dem Durchflusssensor der
Einbau von Absperrarmaturen
Rohrleitung beim Eichaustausch nicht entleert
werden muss) dringend empfohlen. Zunächst statt
des Durchflusssensors ein Passstück einbauen
und das Rohrleitungssystem gründlich spülen.
PolluFlow wird
den kälteren Strang
Rechenwerk für
achten, dass der
Mediumstemperatur
und hinter dem
... 10 DN zur
be-
(damit die
