Wärme- / Kältezähler-Rechenwerk
PolluTherm kombinierbar mit PolluFlow
Einbau- und Betriebsanleitung
(z.B. I-Y(St)Y 2x2x0,8,
schnitt: 0,5 mm²) verwendet.
Möglich ist:
 Verlängerung von nur einem Kabel
 Verlängerung von beiden Kabel, wobei
die beiden Verlängerungen nicht gleich
lang sein müssen
Die Verlängerung der Temperaturfühler muss mit
der von uns angebotenen Verteilerdose erfolgen.
(s. Bild 18, Bestellnummer: 88599001,
anleitung MH 6105).
Klemmenblock im Rechenwerk
5 1 2 6 7 3 4
1
2
3 4
Temperaturfühler Temperaturfühler
hohe Temperatur niedrige Temperatur

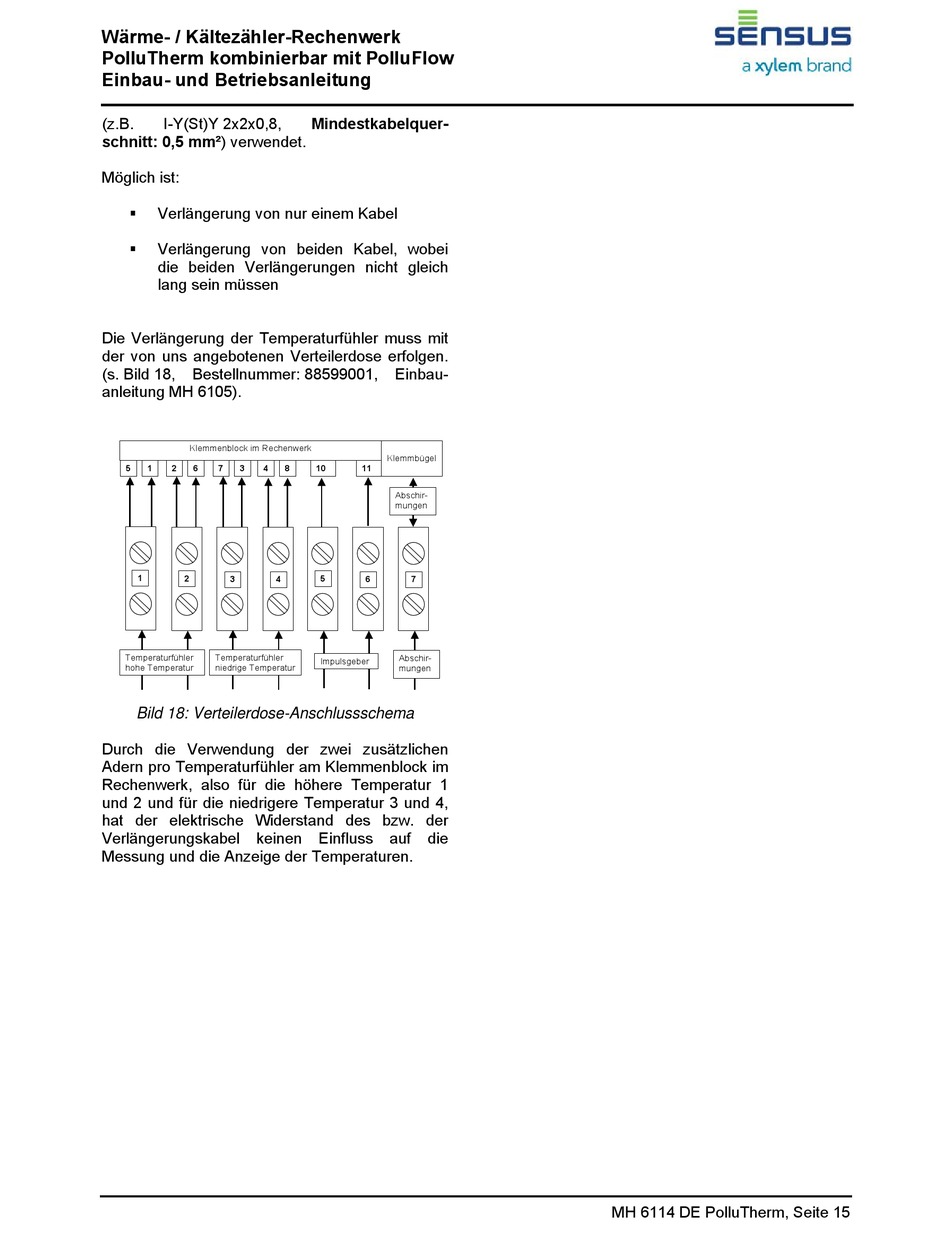

Bild 18: Verteilerdose-Anschlussschema
Durch die Verwendung der zwei zusätzlichen
Adern pro Temperaturfühler am Klemmenblock im
Rechenwerk, also für die höhere Temperatur 1
und 2 und für die niedrigere Temperatur 3 und 4,
hat der elektrische Widerstand des bzw. der
Verlängerungskabel keinen
Messung und die Anzeige der Temperaturen.
Mindestkabelquer-
Einbau-
Klemmbügel
8 10 11
Abschir-
mungen
5
6 7
Abschir-
Impulsgeber
mungen
Einfluss auf die
MH 6114 DE PolluTherm, Seite 15
