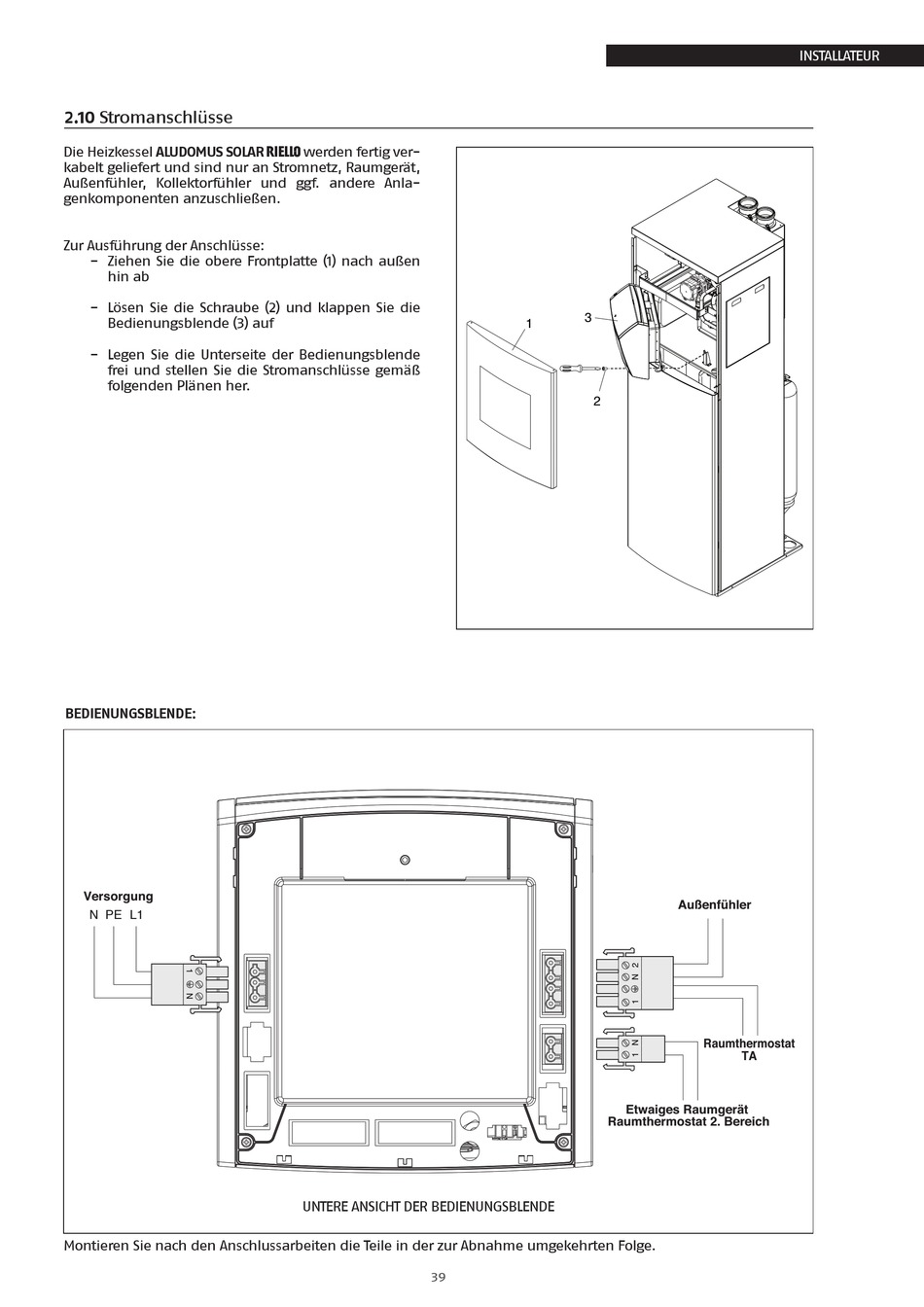

2 . 1 0 Stromanschlüsse
Die Heizkessel ALUDOMUS SOLAR R werden fertig ver-
kabelt geliefert und sind nur an Stromnetz, Raumgerät,
Außenfühler, Kollektorfühler und ggf. andere Anla-
genkomponenten anzuschließen.
Zur Ausführung der Anschlüsse:
− Ziehen Sie die obere Frontplatte (1) nach außen
hin ab
− Lösen Sie die Schraube (2) und klappen Sie die
Bedienungsblende (3) auf
− Legen Sie die Unterseite der Bedienungsblende
frei und stellen Sie die Stromanschlüsse gemäß
folgenden Plänen her.
BEDIENUNGSBLENDE:
Versorgung
N PE L1
Montieren Sie nach den Anschlussarbeiten die Teile in der zur Abnahme umgekehrten Folge.
UNTERE ANSICHT DER BEDIENUNGSBLENDE
39
3
1
2
Außenfühler
Etwaiges Raumgerät
Raumthermostat 2. Bereich
INSTALLATEUR
Raumthermostat
TA
