ALLGEmEINES
REGELUNG DER ZIRKULATIONSPUMPE
die Zirkulationspumpe des Speichers ist ErP-rea-
dy 2015 und für reine heiz- oder Warmwasserberei-
tungsanwendungen geeignet. Sie kann mit einem
externem PWm-Signal nach einem für heizanwen-
dungen festgelegtem Profil mit 4 verschiedenen Förd-
erhöhen-Kennlinien geregelt werden.
Bei anliegendem PWm-Signal ändert die Pumpe ihre
drehzahl in Abhängigkeit von der Frequenz des em-
pfangenen PWm-Signal und moduliert die Förderhöhe/
Förderleistung entsprechend der eingestellten Kennli-
nie.
Bei fehlendem PWm-Signal läuft die Pumpe mit der
höchstdrehzahl und der Förderhöhe/Förderleistung
entsprechend der eingestellten Kennlinie. Jede Kennli-
nie ist durch eine maximale Förderhöhe in metern
gekennzeichnet.

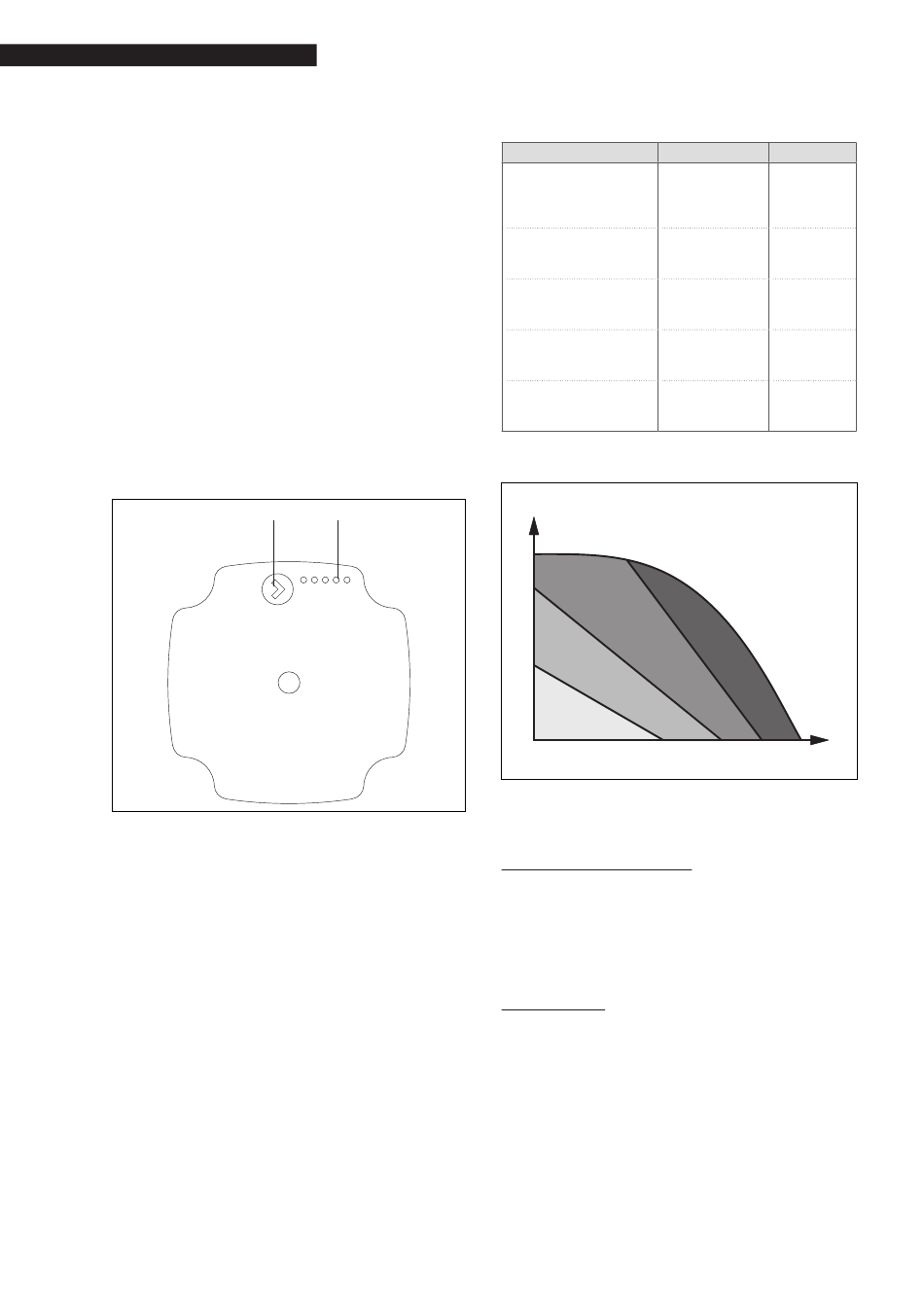

Bedienerterminal
das Bedienerterminal ist mit nur einer Taste (1), einer
roten / grünen LEd (2) und vier gelben LEds bestückt.
Über das Bedienerterminal besteht Zugang zu folgen-
den optionen:
− Betriebsmodus: Während des Betriebs können
die Leistungswerte der Pumpe angezeigt wer-
den, d.h. der Anteil der Leistungsaufnahme in
Bezug auf die Nennlast oder die Auslösung eines
Alarms anhand der Farben der LEds (2).
− Einstellmodus: anhand der Taste (1) wird der Ein-
stellmodus mit Auswahl der jeweiligen Pumpen-
kennlinie aufgerufen.
TASTE (1)
LEd (2)
Anzeige
LEd Nr. 1 blinkt in Grün Bereitschaft-
LEd Nr.1 leuchtet in
Grün und LEds Nr.2,3
in Gelb
LEd Nr.1 leuchtet in
Grün und LEds Nr.2,3
in Gelb
LEd Nr.1 leuchtet in
Grün und LEds Nr.2,3,4
in Gelb
LEd Nr.1 leuchtet
in Grün und LEds
Nr.2,3,4,5 in Gelb
LASTKENNLINIE
50 %
25 %
Betriebsmodus
A) Anzeige der Leistungswerte
Bei laufender Pumpe ist die LEd Nr. 1 grün; die vier gel-
ben LEds geben die momentane Leistungsaufnahme lt.
vorheriger Tabelle an. Bei eingeschaltetem Betriebsmo-
dus sind alle aktiven LEds permanent erleuchtet, um
Betriebs- und Einstellmodus voneinander abzugren-
zen. Wird die Pumpe über ein externes Signal ausge-
schaltet, blinkt die LEd Nr. 1 in Grün.
B) Alarmanzeige
Erfasst die Pumpe einen bzw. mehrere Alarme, änd-
ert die LEd Nr. 1 ihre Farbe von Grün auf Rot. Bei einem
aktivem Alarm geben die LEds den jeweiligen Alarmtyp
nach folgender Tabelle an. Sollten mehrere Alarme glei-
chzeitig aktiv sein, zeigen die LEds nur den Fehler mit
höchster Priorität. die Priorität ist lt. Tabellensequenz
festgelegt.
Liegt kein ak tiver Alarm mehr vor, blendet das Bedie-
nerterminal erneut die Anzeige des Betriebszustands
ein
18
Angabe
Betriebs-%
0
szustand (nur
bei PWm-Rege-
lung)
Niedrige Last
0-25
mittlere bis
25-50
niedrige Last
mittlere bis
50-75
hohe Last
hohe Last
75-100
100 %
75 %
