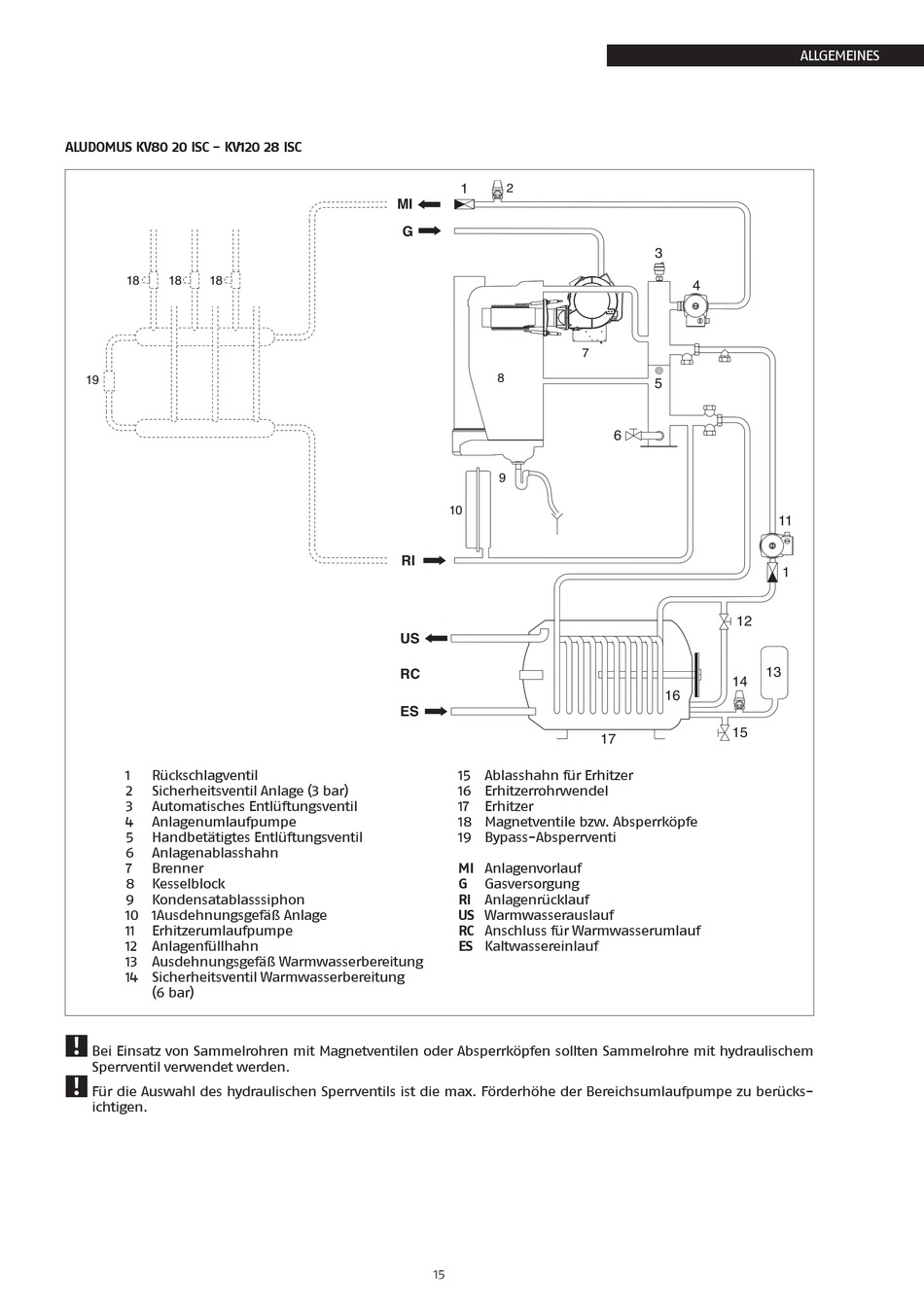

ALUDOMUS KV80 20 ISC - KV120 28 ISC
18
18
18
19
1
Rückschlagventil
2
Sicherheitsventil Anlage (3 bar)
3
Automatisches Entlüftungsventil
4
Anlagenumlaufpumpe
5
handbetätigtes Entlüftungsventil
6
Anlagenablasshahn
7
Brenner
8
Kesselblock
9
Kondensatablasssiphon
10 1Ausdehnungsgefäß Anlage
11
Erhitzerumlaufpumpe
12 Anlagenfüllhahn
13 Ausdehnungsgefäß Warmwasserbereitung
14 Sicherheitsventil Warmwasserbereitung
(6 bar)
9
Bei Einsatz von Sammelrohren mit magnetventilen oder Absperrköpfen sollten Sammelrohre mit hydraulischem
Sperrventil verwendet werden.
9
Für die Auswahl des hydraulischen Sperrventils ist die max. Förderhöhe der Bereichsumlaufpumpe zu berücks-
ichtigen.
1
2
MI
G
8
9
10
RI
US
RC
ES
15 Ablasshahn für Erhitzer
16 Erhitzerrohrwendel
17
Erhitzer
18 magnetventile bzw. Absperrköpfe
19 Bypass-Absperrventi
MI Anlagenvorlauf
G
Gasversorgung
RI Anlagenrücklauf
US Warmwasserauslauf
RC Anschluss für Warmwasserumlauf
ES Kaltwassereinlauf
15
3
4
7
5
6
12
14
16
15
17
ALLGEmEINES
11
1
13
