EINSTELLUNGEN MÄHWERK
Führungsräder (nur bestimmte Geräte)
Die Mähwerk-Führungsräder können je nach Schnitthöhe in
zwei Positionen eingestellt werden. Bei höheren Schnitt -
positionen die Räder in die untere Position einstellen. Bei
niedrigeren Schnittpositionen, die Räder in die obere
Position einstellen. Einstellung:
HÖHENEINSTELLUNGSSCHWENKRÄDER
1. Haarnadelklemme entfernen (A, B, Abb. 46).
2. Für die obere Position die Klemme (A) durch den Zapfen
über der Halterung (C) anbringen. Für die untere
Position, oben am Zapfen nach unten drücken und die
Haarnadelklemme (B) oberhalb der Halterung (C)
anbringen.
HÖHENEINSTELLUNGSRÄDER MIT GLEITHALTERUNG
1. Nylock-Flügelmutter (A, Abbildung 47) von Kopfschraube
(C) abdrehen. Kopfschraube (C) von Halterung des
Höheneinstellungsrads (B) herunterschieben. Position
der Höheneinstellungsradbaugruppe auf gewünschte
Höhe einstellen.
2. Kopfschraube (C) durch Halterung (B) und
Höheneinstellungsradbaugruppe (D) hindurchschieben.
Nylock-Flügelmutter (A) festziehen. Für alle
Höheneinstellungsräder Schritte 1 u. 2 wiederholen.
HÖHENEINSTELLUNGSRÄDER MIT FESTER HALTERUNG
1. Sicherungsmutter (B, Abbildung 49),
Höheneinstellungsrad (C), Unterlegscheiben (D) und
Ansatzbolzen (E) ausbauen. Position des
Höheneinstellungsrads auf gewünschte Höhe einstellen.
2. Ansatzbolzen (E) durch Unterlegscheiben (D),
Höheneinstellungsrad (C) und Halterung (A) führen. Mit
Sicherungsmutter (B) sichern. Für alle
Höheneinstellungsräder Schritte 1 u. 2 wiederholen.
Einstellung von Transporthöhe und
Bodenverfolgung (bestimmte Modelle)
Transporthöhe und Eigenschaften der Bodenverfolgung
können eingestellt werden. Durch Anheben des
Drehzapfens (C, Abb. 49) am J-Haken (A) wird das
Mähwerk im abgesenkten Zustand auf die stärkste
Bodenverfolgung und die niedrigste Transportposition
eingestellt. Durch Absenken des Drehzapfens am J-Haken
wird das Mähwerk im abgesenkten Zustand auf die höchste
Transportposition und die geringste Bodenverfolgung
eingestellt..
1. Lösen Sie die Gegenmutter (B, Abb. 49).
2. Entfernen Sie den Splint (F) und die Unterlegscheibe (E)
vom Drehzapfen (C).
3. Entfernen Sie den Drehzapfen (C), den J-Haken (A) und
die Gegenmutter (B) vom Traktorhebelarm (D).
4. Verstellen Sie den Drehzapfen (C) nach oben oder
unten, um die Höhe einzustellen.
5. PBringen Sie den Drehzapfen (C), den J-Haken (A) und
die Gegenmutter (B) wieder im Traktorhebelarm (D) an.
Installieren Sie die Unterlegscheibe (E) und den Splint
(F). Ziehen Sie die Gegenmutter (B) wieder an. Tighten
jam nut (B).
Fehlersuche, Einstellungen und Service
A
D

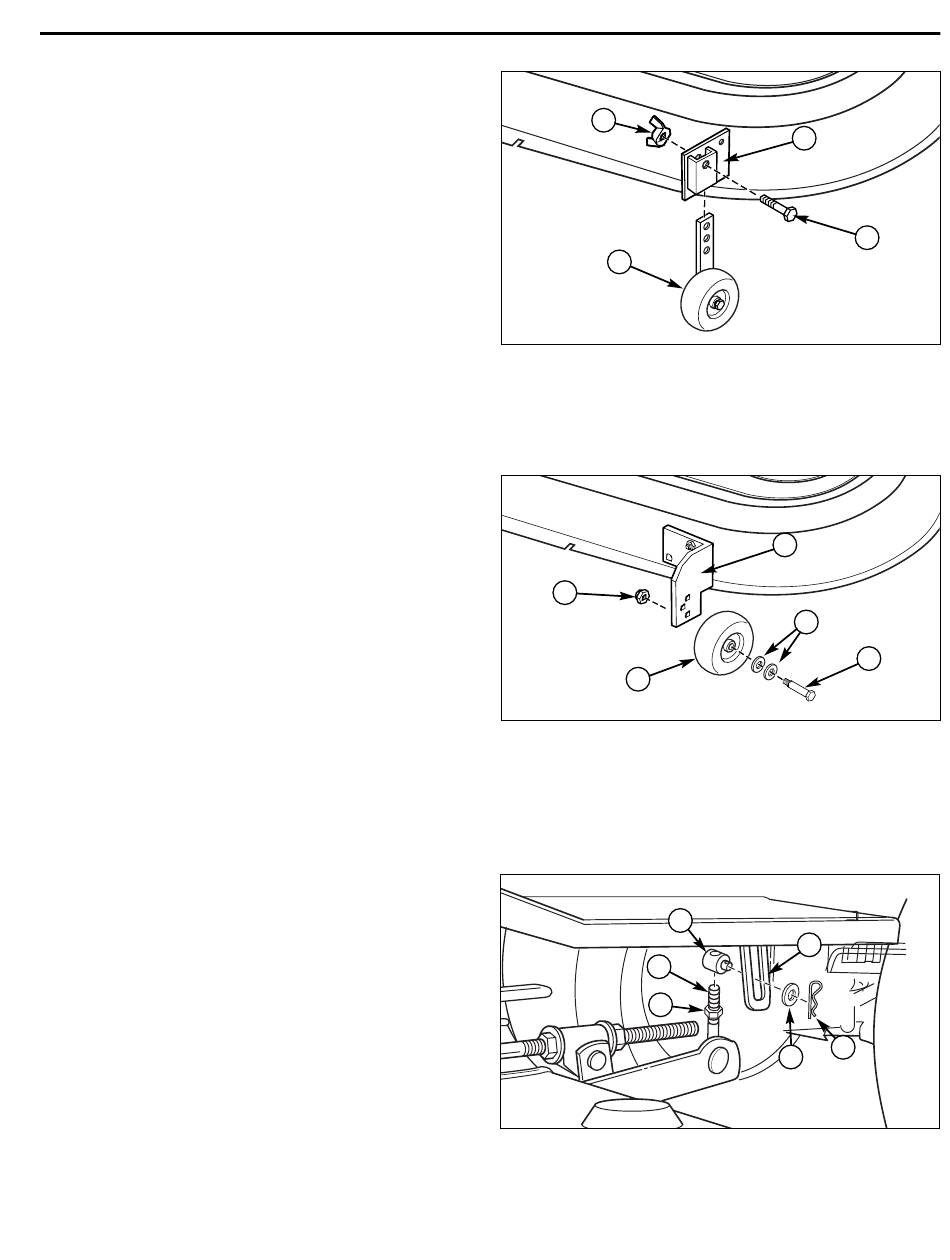

Abbildung 47. Justierung der
Höheneinstellungsräder mit Gleithalterung
A. Nylock-Flügelmutter
B. Halterung des Höheneinstellungsrads
C. Kopfschraube
D. Höheneinstellungsradbaugruppe
B
C
Abbildung 48. Justierung der Höheneinstellungsräder
mit fester Halterung
A. Halterung des Höheneinstellungsrads
B. Sicherungsmutter
C. Höheneinstellungsrad
D. Unterlegscheiben
E. Ansatzbolzen
A
B
Abbildung 49. Broadmoor Einstellung von
Transporthöhe und Bodenverfolgung
A. J-Haken
B. Gegenmutter
C. Sie den Drehzapfen
41
B
C. Kopfschraube
A
D
C
D
F
E
D. Traktorhebelarm
E. Unterlegscheibe
F. Splint
C
E
