Snapper Conquest Serie Bedienerhandbuch Seite 26

Betrieb des Traktors
DEMONTIEREN UND MONTIEREN DES
MÄHWERKS
Rahmen aufgehängt
127 cm & 137cm
Snapper Modelle
ACHTUNG
Kuppeln Sie die Parkbremse ein, kuppeln Sie die
Zapfwellenkupplung aus, stellen Sie den Motor ab,
und ziehen Sie den Schlüssel ab, bevor Sie den
Versuch unternehmen, das Mähwerk zu montieren
oder zu demontieren.
Der Auspuff und der Bereich um den Auspuff können
heiß sein.
Demontieren des Mähwerks
1. Traktor parken, den Zubehörhub vollständig absenken,
die Zapfwellenkupplung ausschalten, den Motor abstellen,
den Zündschlüssel abziehen und die Parkbremse
anziehen. Falls vorhanden, die Führungsräder in die
Gleitposition bringen (siehe Abb. 15).
2. Das Mähwerk mithilfe der Mähwerk-Höheneinstellung in
die niedrigste Schnittposition bringen.
3. Die Zubehörhubvorrichtung in die höchste Position
stellen.
4. Außenkette (D, Abbildung 14) von Gehänge (C)
abnehmen. Auf der anderen Seite wiederholen
5. Die Zubehörhubvorrichtung in die niedrigste Position
stellen.
6. Hubkette (B) von Hubhaken (A) abtrennen. Auf der
anderen Seite wiederholen.
7. Die Räder gerade ausrichten. Den federbelasteten
Hebel (B, Abb. 15) zurückziehen und Mähwerk -
aufhängung von den Traktorhalterungen (A) heben.
8. Räder ganz nach links einschlagen und Mähwerk an der
rechten Seite des Traktors herausziehen.
Installing the Mower Deck
NOTE: Perform mower installation on a hard, level sur-
face such as a concrete floor.
Montieren des Mähwerks
1. Traktor parken, Zapfwellenkupplungsschalter in
die Stellung AUS bringen und Motor abstellen;
Zündschlüssel abziehen und Parkbremse einkuppeln.
Räder ganz nach links einschlagen.
2. Mähwerk mit Hilfe der Mähwerk-Höheneinstellung
(a, Abb. 15) in die niedrigste Schnittposition bringen
Mähwerkhubhebel ebenfalls in die niedrigste Position
bringen. Mähwerk unter die rechte Seite des Traktors
schieben, so daß die Mähwerkaufhängung mit der
vorderen Traktoraufhängung ausgerichtet ist.
E

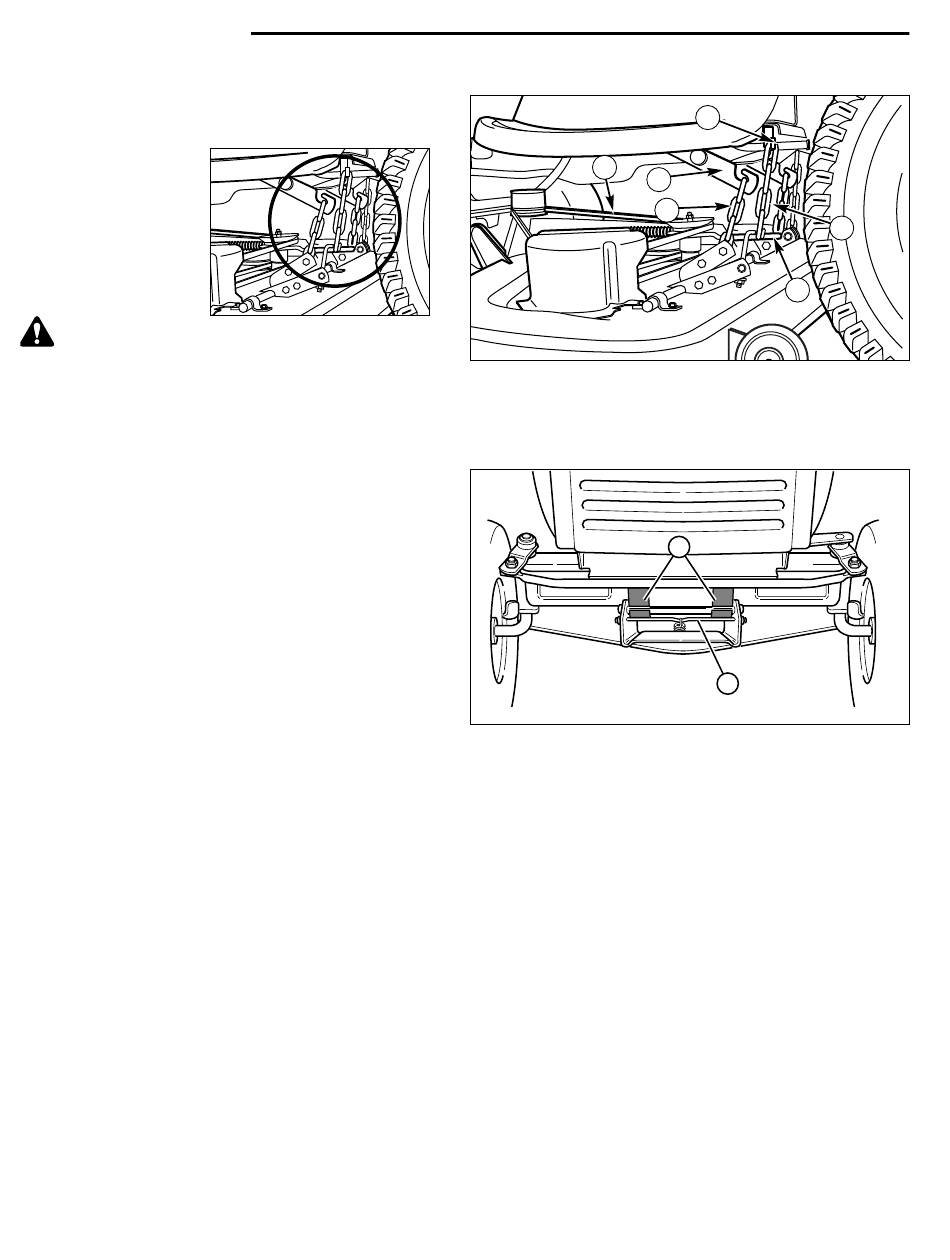

Abb. 14. Hebelarme
A. Hubhaken
B. Hubkette, innen
C. Gehänge
Abb. 15. Mähwerkaufhängung
A. Traktor-Aufhängungshalterungen
B. Federbelasteter Hebel
3. Siehe Abb. 15. Räder gerade ausrichten. Feder -
belasteten Hebel (B) zurückziehen und gleichzeitig auf
die Mähwerkaufhängung heben. Mähwerkaufhängung
an den Traktoraufhängungshalterungen (A) montieren.
Bei ordnungsgemäßer Montage befindet sich der
federbelastete Hebel vollständig unter den Halterungen.
4. Hubketten (B, Abbildung 14) an Traktorhubhaken (A)
befestigen.
5. Die Zubehörhubvorrichtung in die niedrigste Position
stellen.
6. Außenketten (D, Abbildung 14) an Gehänge (C)
befestigen.
7. Siehe Abb. 14. Von der linken Seite des Traktors aus
mit dem Zwischenhebel (D) die Riemenspannung lösen.
Riemen (C) auf der Zapfwellenkupplungs-
Riemenscheibe montieren.
8. Falls vorhanden, den Zubehörhub anheben und die
vorderen Führungsräder (Abb. 11) in die Schnittposition
bringen.
22
C
A
B
F
D. Außenkette
E. Zapfwellenantriebsriemen
F. Spannrollenarm
A
B
D
