Snapper Conquest Serie Bedienerhandbuch Seite 23

DEMONTIEREN UND MONTIEREN DES
MÄHWERKS
Rahmen aufgehängt
112 cm Snapper
Modelle
ACHTUNG
Kuppeln Sie die Parkbremse ein, kuppeln Sie die
Zapfwellenkupplung aus, stellen Sie den Motor ab,
und ziehen Sie den Schlüssel ab, bevor Sie den
Versuch unternehmen, das Mähwerk zu montieren
oder zu demontieren.
Demontieren des Mähwerks
Hinweis: Bei Modellen mit elektrischer Einstellung der
Schnitthöhe den Traktor-Kabelbaum vom Mähwerk-Kabelbaum
abklemmen, bevor das Mähwerk abgebaut wird.
1. Traktor auf einer harten, ebenen Fläche, wie z.B. einem
Betonboden, abstellen. Zapfwellenkupplungsschalter
in die Stellung AUS bringen und Motor abstellen;
Zündschlüssel abziehen und Parkbremse einkuppeln.
2. Das Mähwerk mithilfe der Mähwerk-Höheneinstellung in
die niedrigste Schnittposition bringen.
3. Die Zubehörhubvorrichtung in die höchste Position stellen.
4. Sicherheitsklemme (A, Abbildung 9) und Unterlegscheibe
(G) vom unteren Gehänge (E) abtrennen. Oberes
Gehänge (B) von Hebestütze (F) abnehmen. Oberes
Gehänge (B) mit Sicherheitsklemme (A) an unterem
Gehänge befestigen, damit diese Teile nicht verloren
gehen. Auf der anderen Seite wiederholen.
5. Die Zubehörhubvorrichtung in die niedrigste Position
stellen.
6. Hubkette (D) vom Hubhaken (C) abnehmen. Auf der
anderen Seite wiederholen.
VORSICHT
Der Auspuff und der Bereich um den Auspuff können
heiß sein.
7. Riemen von der Zapfwellenkupplungsscheibe nehmen (B,
Abb. 7).
8. Räder gerade ausrichten. Den federbelasteten Hebel
(B, Abb. 8) zurückziehen und Mähwerkaufhängung von
den Traktorhalterungen heben.
9. Räder ganz nach links einschlagen und Mähwerk an der
rechten Seite des Traktors herausziehen.
Montieren des Mähwerks
1. Traktor parken, Zapfwellenkupplungsschalter in
die Stellung AUS bringen und Motor abstellen;
Zündschlüssel abziehen und Parkbremse einkuppeln.
Räder ganz nach links einschlagen.
2. Mähwerk mit Hilfe der Mähwerk-Höheneinstellung (B, Abb.
5) in die niedrigste Schnittposition bringen
Mähwerkhubhebel ebenfalls in die niedrigste Position
bringen. Mähwerk unter die rechte Seite des Traktors
schieben, so daß die Mähwerkaufhängung mit der
vorderen Traktoraufhängung ausgerichtet ist.
F
B
G
E

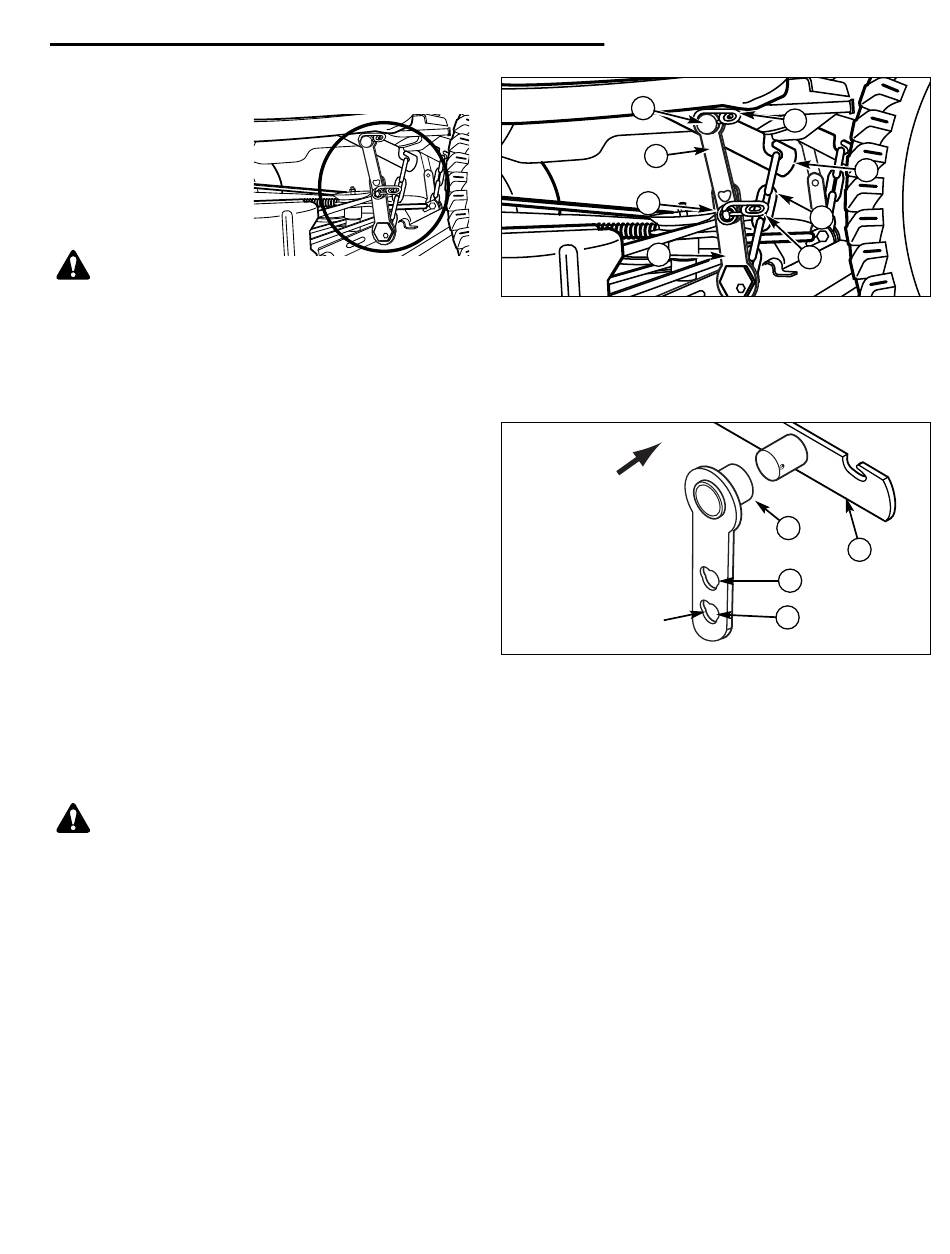

Abb. 9. Hebelarme
(Ansicht von unterhalb der linken Traktorseite)
A. Sicherheitsklemme
B. Oberes Gehänge
C. Hubhaken
D. Hubkette
Mitte
Conquest / 1700 /
2700 / YT
Abbildung 10. Oberes Gehänge
A. Oberes Loch
B. Unteres Loch
3. Siehe Abb. 8. Räder gerade ausrichten. Feder belasteten
Hebel (B) zurückziehen und gleichzeitig auf die
Mähwerkaufhängung heben. Mähwerkaufhängung an den
Traktoraufhängungshalterungen (A) montieren. Bei
ordnungsgemäßer Montage befindet sich der
federbelastete Hebel vollständig unter den Halterungen.
4. Siehe Abbildung 9. Hubkette (D) am Hubhaken (C)
befestigen. Auf der anderen Seite wiederholen.
5. Die Zubehörhubvorrichtung in die niedrigste Position stellen.
6. Die Sicherheitsklemme (A, Abbildung 9) vom oberen
Gehänge (B) und unteren Gehänge (E) abnehmen, wenn
sie noch befestigt ist. Oberes Gehänge (B) über die Stütze
(F) auf dem Hubhaken schieben. Die lange Nabe (D,
Abbildung 10) auf dem oberen Gehänge muss in Richtung
Mitte weisen. Loch am oberen Gehänge (B, Abbildung 9)
an Stütze am unteren Gehänge (D) befestigen. Mit
Unterlegscheibe (G) und Sicherheitsklemme (A) sichern.
Auf der anderen Seite wiederholen.
Hinweis: Für Conquest / 1700 / 2700 / YT unteres Loch ver-
wenden (siehe Abbildung 10).
7. Siehe Abb. 7. Zwischenhebel (A) bewegen, um
Riemenspannung zu verringern. Riemen auf die
Zapfwellenkupplungsscheibe (B) geben.
Hinweis: Bei Modellen mit elektrischer Einstellung der Schnitthöhe
den Traktor-Kabelbaum vom Mähwerk-Kabelbaum abklemmen.
19
Betrieb des Traktors
H
C
D
A
E. Unteres Gehänge
F. Stütze an Hubhaken
G. Unterlegscheib
H. Sicherheitsklemme
D
C
A
B
C. Hubhaken
D. Lange Nabe
