Justierung
1 Stellung des Fadenfänger-Trägers
.06.02
●
48
Requirement
1. Zwischen Zahnrad 3 und Zahnsegment 4 soll ein minimales Spiel vorhanden sein.
2. Sowohl in Ruhestellung, als auch im vorderen Umkehrpunkt des Fängers soll der Ab-
stand des Zahnsegments 4 zur Außenkante des Fadenfänger-Trägers 1 gleich groß
sein (siehe Pfeil).
1
4

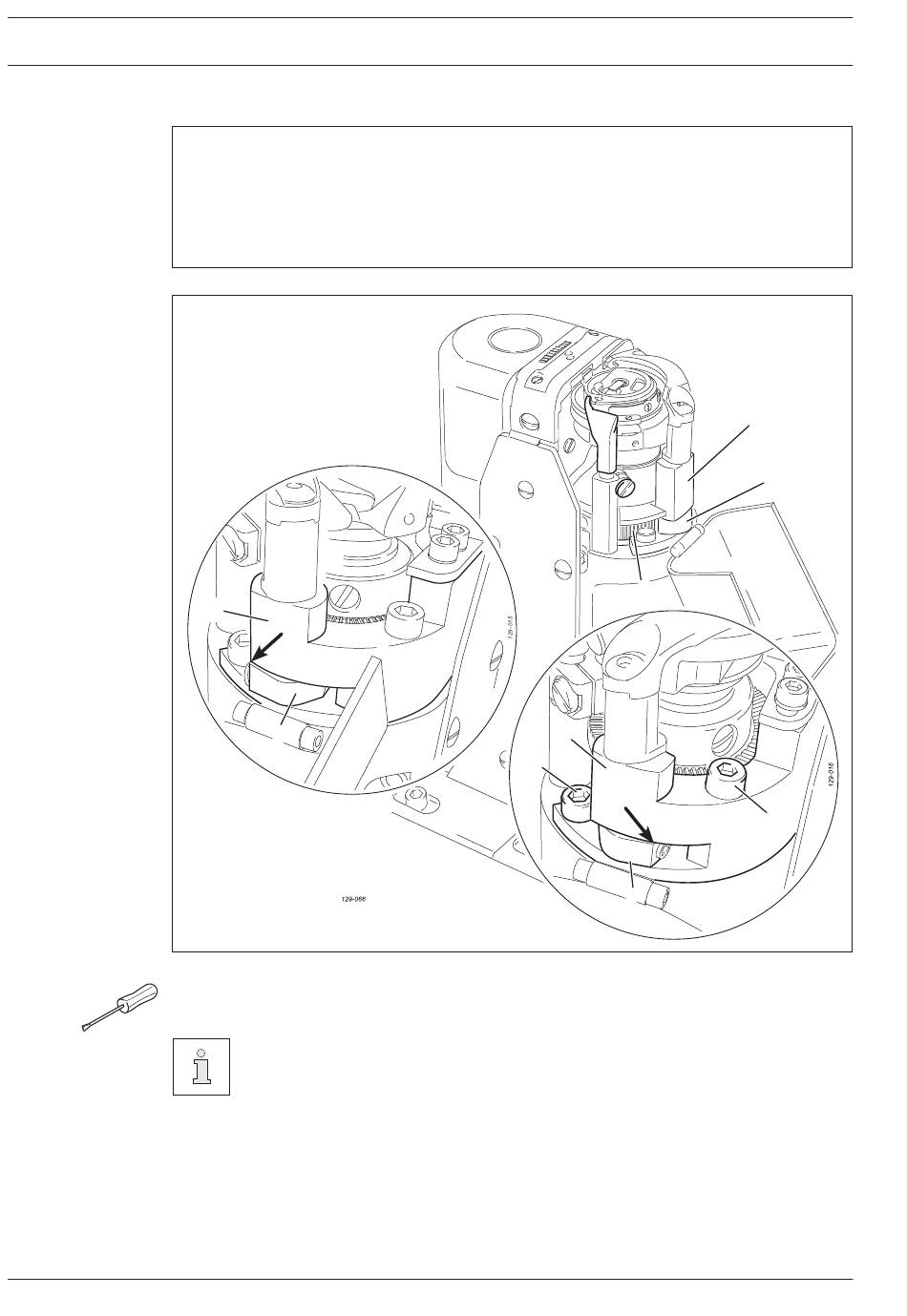

Fig. 1 - 39
Fadenfänger-Träger 1 ( Schrauben 2 ) entsprechend den Regeln einstellen.
Sollte die Regel 2 nicht erreicht werden, Schraube 2 lösen und Zahnsegment 4
um einen Zahn versetzen.
3
1
2
4
1
4
2
