Pfaff Industrial 571 Justieranleitung Seite 11

●
Greiferspitze auf Nadelmitte stellen, darauf achten, dass die Nadel vom Nadelschutz 6
nicht abgedrückt wird.
●
Nadelhöhe entsprechend der Regel 2 einstellen.
●
Greifersäule entsprechend der Regel 1 verschieben und Schrauben 4 und 5 festdrehen.
●
Unter Beachtung des Kegelradspiels, Schrauben 1 festdrehen.
●
Stellring 7 am Kegelrad 8 zur Anlage bringen und Schrauben 2 und 3 festdrehen.
●
Nadelschutz 6 ( Schraube 9 ) entsprechend der Regel 3 einstellen.

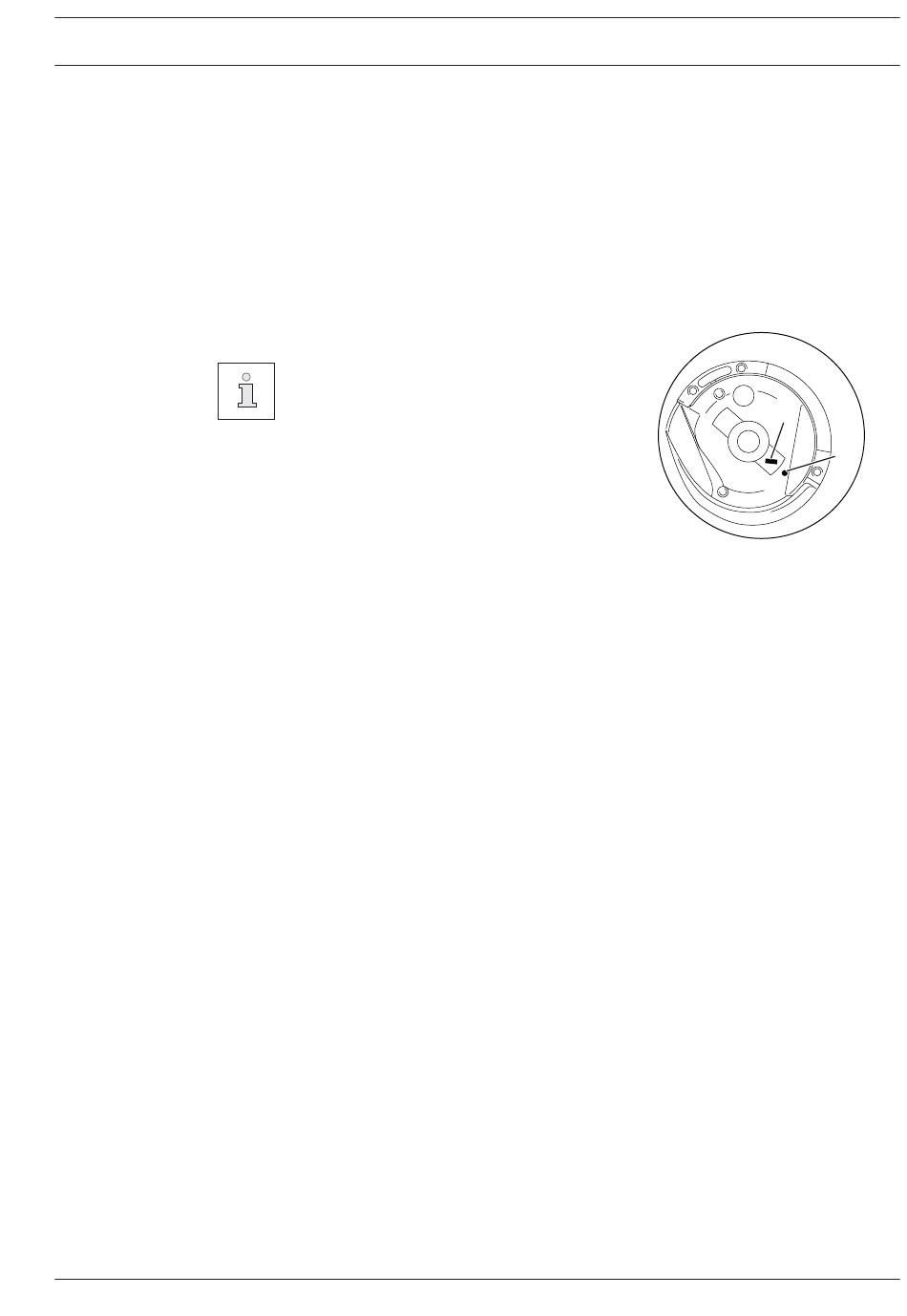

Bei einem Greifertausch ist darauf zu achten,
dass die Markierungen 10 und 11 auf einer
Seite liegen.
Justierung
10
11
11
