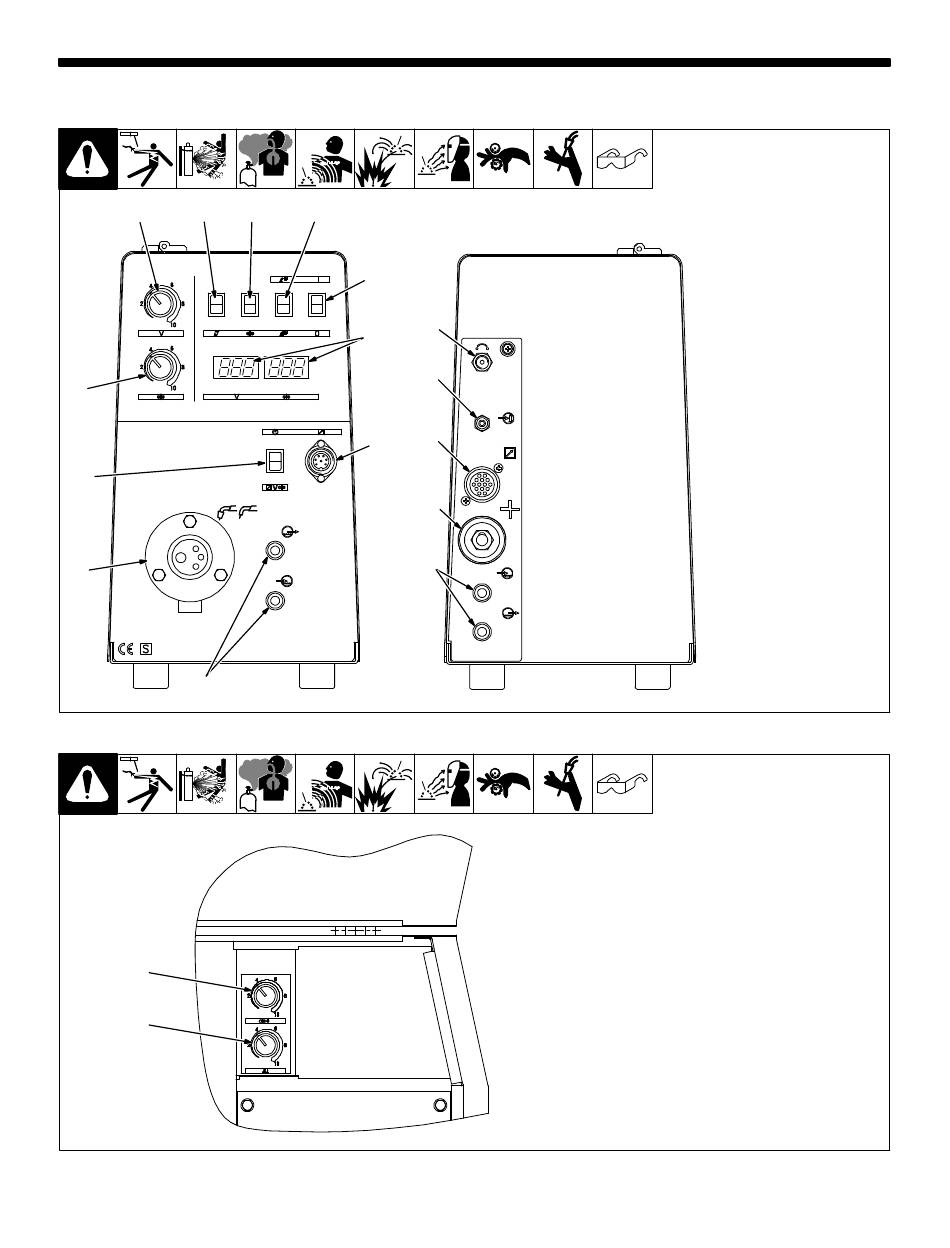

5-1. Regler des Bedienpanels der ST 44 Serie

1
2
11
10
9
8
5-2. Regler für Einschleichen und Freibrennen
1
2
OM-216 655 Seite 12
ABSCHNITT 5 − BETRIEB
3 4
5
12
6
13
14
7
15
16
2
1 Spannungsregler
2 Taster Gaströmung
3 Taster Einfädeln
4 2/4-Takt-Schalter
5 Netzschalter
6 Digitales Voltmeter / m/min
7 Fernregelungsanschluss
8 Anschlüsse Vor/Rücklauf
fürKühlmittel,
Schweißbrenner
9 Schweißbrenneranschluss
10 Umschalter
Bedienpanel-/Fernregelung
11 Einstellung
Drahtvorschub−
geschwindigkeit
12 Sicherung
13 Anschluss Schutzgas
14 Steuerkabelanschluss
15 Schweißkabelanschluss
16 Anschlüsse Vor/Rücklauf
für Kühlmittel, vom
Kühlsystem
956.142.675-_B
1 Regler für Draht einschleichen
Dieser Regler dient dazu, die Draht−
vorschubgeschwindigkeit für die Zeit
vor der Zündung des Lichtbogens ein-
zustellen.
Nach der Zündung des Lichtbogens
wird die Drahtvorschubgeschwindig-
keit über den Regler am vorderen Be-
dienpanel gesteuert.
2 Regler für Draht freibrennen
Mit dem Regler wird eingestellt, wie
lange der Schweißdraht nach dem
Ende der Drahtzuführung noch
stromführend bleibt.
