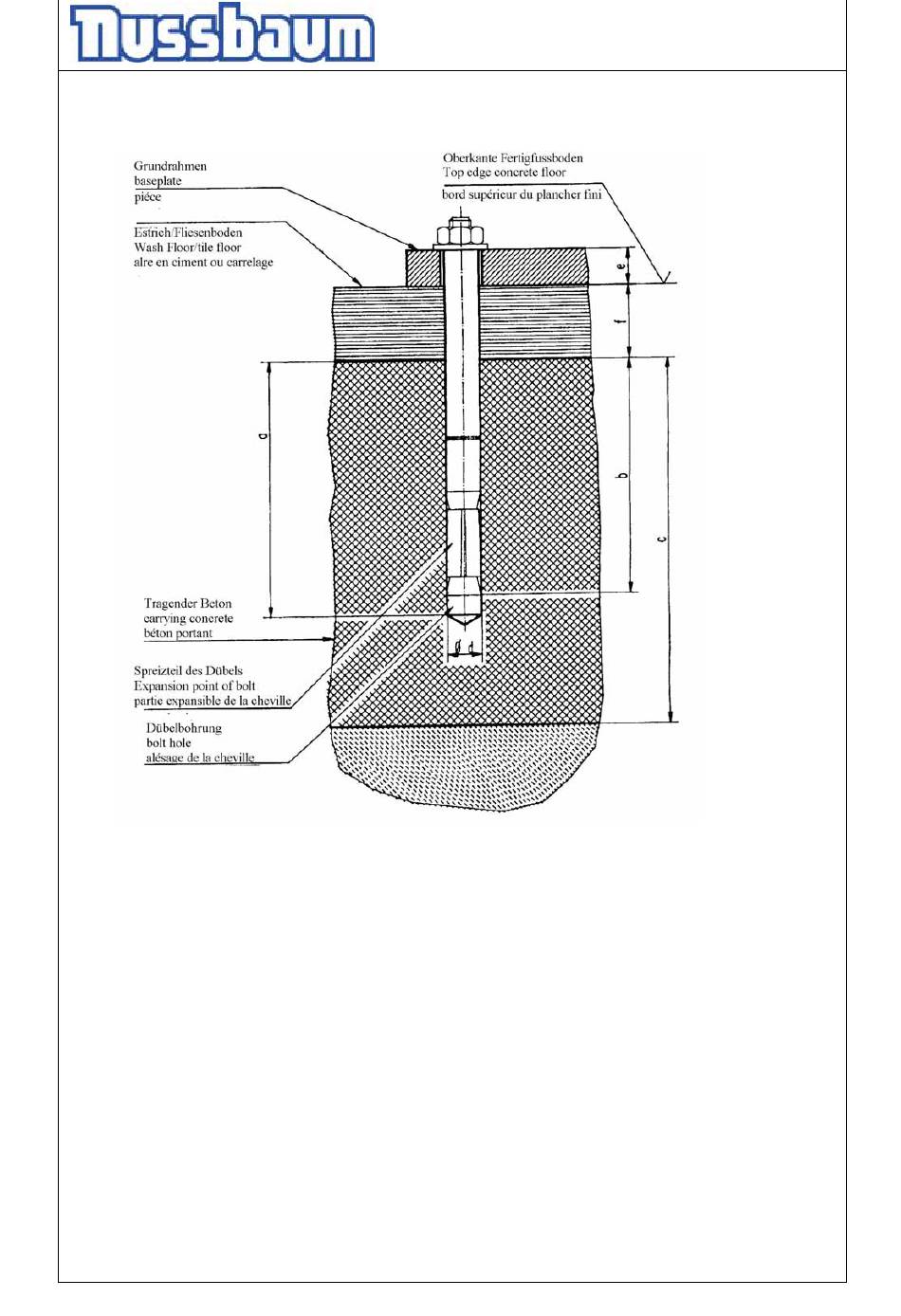

Bild : Auswahl der Liebig-Dübel mit Bodenbelag (Estrich, Fliesen)
Liebig-Dübel
Dübeltyp
Bohrungstiefe (mm)
min. Verankerungstiefe (mm)
Betonstärke (mm)
Bohrungsdurchmesser (mm)
Bauteildicke (mm)
Betonqualität
Anzahl der Dübel (St.)
Anzugsdrehmoment der Dübel
(*) min. Betonstärke bei Verwendung der oben genannten Dübel, ansonsten gelten die
Angaben in den Fundamentplänen.
Es können gleichwertige Dübel anderer namhafter Dübelhersteller, unter Beachtung
deren Bestimmungen, verwendet werden.
BM10-15/70/65
a
85
b
70
c
min.140(*)
d
15
e
40-65
min.C20/25 normal bewehrt
16
40 Nm
-
- 23
Betriebsanleitung und Prüfbuch
4.80 H NT- 4.300 H NT
BM10-15/70/100 BM10-15/70/140
85
85
70
70
min.140 (*)
min.140 (*)
15
15
65-100
100-140
16
16
40Nm
40Nm
