Elektrischer Anschluss

6.2 Vorbereitung

6.2 Vorbereitung
6.2.1 Kabel auswählen
Berücksichtigen Sie bei der Auswahl der Anschlussleitungen folgende Kriterien:
● Bemessungsstromstärke
● Bemessungsspannung
● Gegebenenfalls Servicefaktor
● Anlageabhängige Bedingungen, wie z. B. Umgebungstemperatur, Verlegungsart,
● Projektierungshinweise
● Anforderungen nach IEC/EN 60204‑1
6.2.2 Erdungsleiter anschließen
Der Erdungsleiterquerschnitt des Motors muss mit den Errichtungsbestimmungen, z. B. nach
IEC / EN 60204‑1, übereinstimmen.
● Schließen Sie den Erdungsleiter am Lagerschild des Motors an. Dazu ist an der
● Beachten Sie beim Anschließen Folgendes:

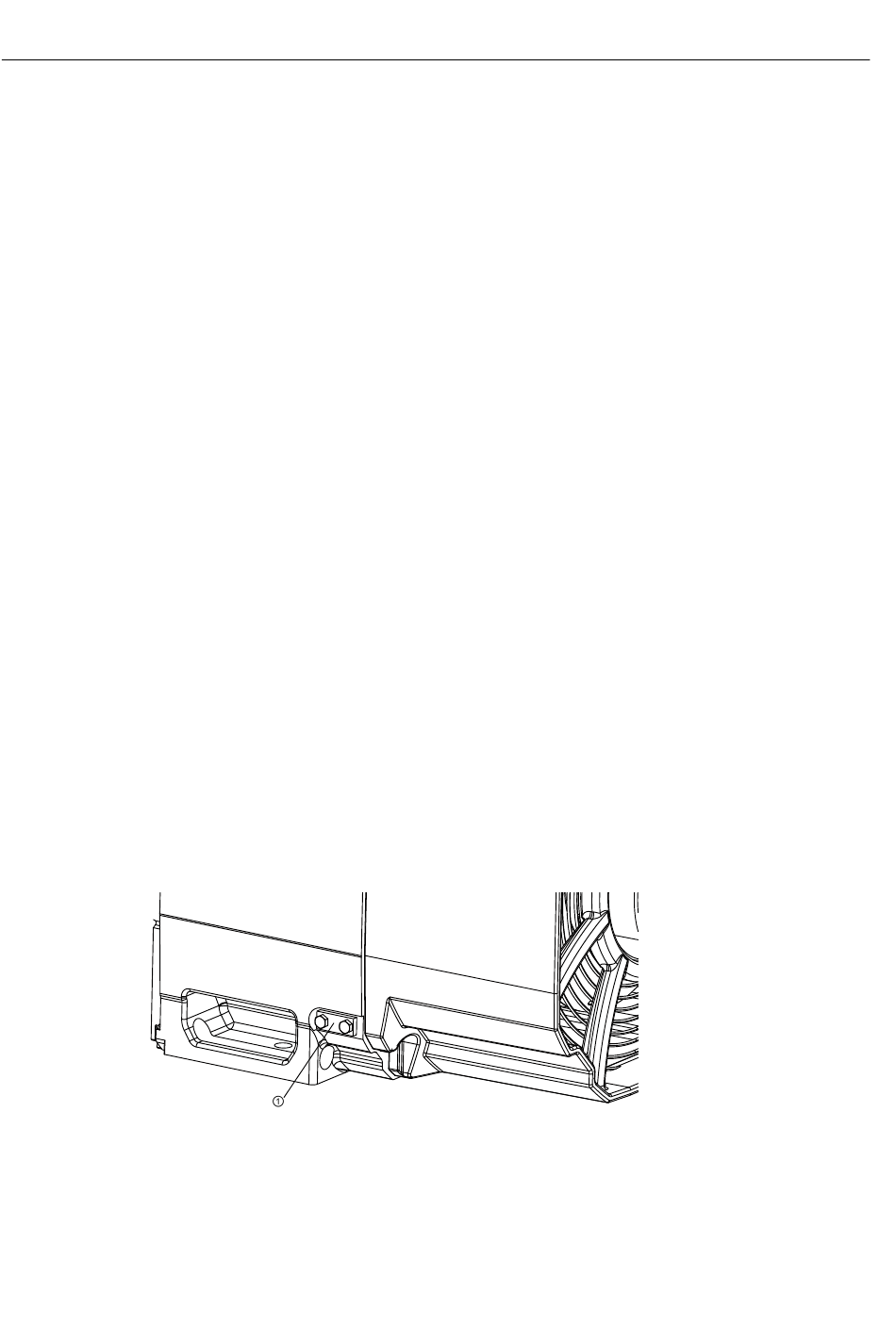

Bild 6-1
70
Kabelquerschnitt bedingt durch erforderliche Kabellänge usw.
gekennzeichneten Anschluss-Stelle für den Erdungsleiter eine Klemmlasche
vorhanden.
①
– Die Klemmlasche
HF-Flachbändern mit entsprechend ausgebildetem Leiterende.
– Die Anschlussfläche ist kontaktblank und mit geeignetem Mittel gegen Korrosion
geschützt, z. B. mit säurefreier Vaseline.
– Federring und Unterlegscheibe sind unter dem Schraubenkopf angeordnet.
Klemmlasche
eignet sich für die Erdung hochfrequenter Ströme mit Hilfe von
①
für Erdungsleiter beim fremd belüfteten Motor
①
SIMOTICS M-1PH8 1PH818., 1PH822.
Betriebsanleitung 07/2016
