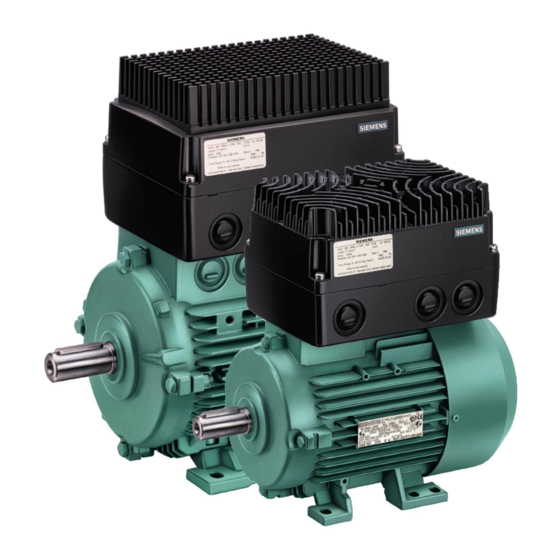

COMBIMASTER 411 &
MICROMASTER 411
Getting Started Guide
Diese Kurzinbetriebnahmeanleitung ermöglicht einfache und schnelle
Inbetriebnahme der COMBIMASTER 411 / MICROMASTER 411-Umrichter.
Weitere Informationen entnehmen Sie bitte der Betriebsanleitung und der
Parameterliste, die auf der dem Umrichter beigelegten CD enthalten ist.
Inhalt
1
1.1
1.2
2
3
3.1
3.2
4
4.1
4.1
4.2
4.2
5
5.1
5.2
Getting Started Guide - März 2002
A5E00157511A
Deutsch
3
3
7
9
9
9
10
15
15
16
16
16
16
16
17
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens COMBIMASTER 411
Inhaltszusammenfassung für Siemens COMBIMASTER 411
-
Seite 1: Inhaltsverzeichnis
COMBIMASTER 411 & MICROMASTER 411 Getting Started Guide Diese Kurzinbetriebnahmeanleitung ermöglicht einfache und schnelle Inbetriebnahme der COMBIMASTER 411 / MICROMASTER 411-Umrichter. Weitere Informationen entnehmen Sie bitte der Betriebsanleitung und der Parameterliste, die auf der dem Umrichter beigelegten CD enthalten ist. Inhalt... - Seite 2 Ø Nur Klass 1, 75 °C Kupferleitungen zulässsig Ø Zulässige Drehmomente siehe Betriebsanleitung Ø FI-Schutzschalter: nur Typ B zulässig Ø COMBIMASTER 411 & MICROMASTER 411 dürfen nicht an ungeerdeten Netzen (IT) betrieben werden. VORSICHT Ø Kinder und nicht autorisierte Personen dürfen nicht in die Nähe des Gerätes gelangen!
-
Seite 3: Installation
Ø 4 M4-Schrauben zum Befestigen des Umricherters am Motor (Bauform C: 4 M5-Schrauben) Ø Motor-Leitungs-Umhüllung Ø 1 Abdichtung zum Motor (Bauform C: 1 zusätzliche Abdichtung) Ø 1 M12-Blindverschraubung Wenden Sie sich bei fehlenden oder defekten Teilen an ihre Siemens- Zweigniederlassung oder an ihren Siemens-Vertriebspartner. 1.1.2 Installation HINWEIS Nur MICROMASTER 411: Für Nicht-Siemens-Motoren kann eine Adapterplatte erforderlich... - Seite 4 Führen Sie nach dem Auspacken folgende Installationsschritte durch: Nehmen Sie das Umrichteroberteil ab. Bauen Sie Filter und I/O Board aus dem Klemmengehäuse aus. VORSICHT Schlagen Sie die Ausbrech-Öffnungen für die Kabelverschraubung nur aus wenn Filter und I/O Board ausgebaut sind. Stanzen Sie die erforderlichen Ausbrech-Öffnungen aus (Bilder 1 und 2).
-
Seite 5: Kabelverschraubungen Einbauen
1.1.3 Kabelverschraubungen einbauen Bevor die Leistungs- und Steueranschlüsse angeschlossen werden können, müssen die Kabelverschraubungen am Umirchtergehäuse angebracht werden. Die Verschraubungen sollten so angebracht sein, dass die Leitungen einfach an die Klemmen der Filterbaugruppe und des I/O Board angeschlossen werden können. Bild 1 Benutzen Sie einen Hammer und einen... - Seite 6 Bild 2 Umrichteroberteil, Bauform C Bauform B (Verschraubungen in den Vozugspositionen) Bild 3 MICROMASTER 411 Umrichteroberteil Getting Started Guide – März 2002 A5E00157511A...
-
Seite 7: Elektrische Installation
Bild 4 MICROMASTER 411 Gesamtansicht Elektrische Installation 1.2.1 Netz- und Motoranschlüsse 1. Wenn das Umrichteroberteil bereits auf dem Klemmengehäuse festgeschraubt ist, lösen Sie die vier M5-Schrauben im Umrichteroberteil. 2. Nehmen Sie das Umrichteroberteil ab, um Zugang zu den Klemmen zu erhalten. -
Seite 8: Motor-Anschluss Stern/Dreieck
WARNUNG Ø Der Umirchter muss vorschriftsmäßig zusammen mit dem Motor geerdet werden. Andernfalls lönnen schwerwiegende Verletzungen die Folge sein. Wird der Umrichter nach lägerer Lagerungszeit installiert Ø müsssen die Zwischenkreiskondensatoren des Umrichters formiert werden, siehe dazu Abschnitt Error! Reference source not found. der Betriebsanleitung. 1.2.2 Motor-Anschluss Stern/Dreieck Nachfolgend wird der Anschluss der Motorlkeitungen an Umrichter und Motor... -
Seite 9: Vermeidung Elektromagnetischer Störung
Fachgerechte Installation gewährleistet sicheren und störungsfreien Betrieb. Mehr Inforamtion siehe Betriebsanleitung. Inbetriebnahme COMBIMASTER 411/MICROMASTER 411. Allgemeine Information Der COMBIMASTER 411/MICROMASTER 411 kann mit den werksseitigen Parametereinstellungen ohne weitere Ausstattung betrieben werden.Für anspruchsvolle Antriebsaufgaben sind die optionalen Bedienfelder BOP oder AOP erforderlich. -
Seite 10: Commissioning Procedure Overview
Commissioning Procedure Overview Mechanische Installation Installation Elektrische Installation Werkseinstellung BOP/AOP Befehls- quelle DIN1 Parameter EIN/AUS1 P0700 = 1 Jumper: Pot = Run Motor- potenzio- meter Inbetriebnahme für Inbetriebnahme für Betrieb über BOP/ Betrieb über Steuerklemmen Analogsollwert BOP-Sollwert Bezugs- drehzahl Default Intern (Motor Poti.) Quelle... - Seite 11 3.2.1 Einstellen der Rampenzeiten mitJumper Die Hoch- und Rücklaufzeiten (Rampenzeiten) des Umrichters können mit 5 Jumpern eingestellt werden. Dazu müssen die jewieligen Jumper wie folgt gesteckt werden : Mit den Jumpern können wie folgt Rampenzeiten von 1 s bis 240 s realisiert werden: Time 1sec...
-
Seite 12: Jumper Für Die Umrichtersteuerung
Folgende Tabelle erläuter t das Einstellen der Rampenzeiten mit Jumpern: Umrichterstatus Aktion Ergebnis Ø Kein Jumper gesteckt Ø Ø Abschalten Umrichter arbeitet mit Ø Rampenzeiten beliebig den Rampenzeiten, die Ø Jumper stecken durch die aktuellen Ø Einschalten Jumper vorgegeben sind Ø... -
Seite 13: Ø Digital-Eingänge
In der folgenden Tabelle werden die Einstellmöglichkeiten der Steuerjumper erläutert: Umrichterstatus Aktion Ergebnis Kein Jumper gesteckt Abschalten Umrichter arbeitet mit den Rampenzeiten, die durch die Jumper stecken aktuellen Jumper vorgegeben Einschalten sind Umrichter arbeitet mit Werten, Jumper gesteckt Aus- und Einschalten die durch die aktuellen Jumper vorgegeben sind. -
Seite 14: Betrieb Mit Veränderter Werkseinstellung
3.2.6 Betrieb mit veränderter Werkseinstellung Um die Werkseinstellung zu verändern, ist ein BOP/AOP oder eine Inbetriebnahmesoftware (Drive Monitor oder Starter) erforderlich. Das BOP, Bestellnummer: 6SE6400-0BP00-0AA0, ist in ein Bedienfeldgehäuse eingebaut, Bestellnummer 6SE6401-1DF00-0AA0, und mit dem Umichter über das Schnittstellenkabel, Bestllnummer 6SE 6401-1BL00-0AA0, verbunden. 3.2.7 Fehlsersuche Der Umrichterstatus wird anhand einer LED im Motorpoti dargestellt.:... -
Seite 15: Schnellinbetriebnahme
Schnellinbetriebnahme Schnellinbetriebnahme mit BOP Motor parameters detailed below are already set for the respective Siemens motor at the factory. In order to change parameter settings, use either a BOP/AOP or a Commissioning Tool (e.g., Drive Monitor). The parameter sequence below ensures optimized and efficient operation of the inverter. -
Seite 16: Rücksetzen Auf Werkseitige Voreinstellungen
1. Der Rücksetzprozess kann bis zu 3 Minuten dauern. 2. Beachten Sie Parameter P0399 wegen der Berechnung der Motordaten beim Rücksetzen auf Werkseinstellung. Zusätzliche Steuermöglichkeiten COMBIMASTER 411 und MICROMASTER 411 können außerdem wie folgt gesteuert werden: Ø Digital- und Analogeingänge Ø Serielle Schnittstelle über USS-Protokoll Ø... -
Seite 17: Combimaster 411
349.5 Höhe inches 13.8 14.6 Tiefe inches Länge inches 13.1 14.7 Leistung 2-polig Leistung 4-polig HINWEIS: Nähere Informationen zum MICROMASTER 411 / COMBIMASTER 411 finden Sie in der Betriebsanleitung und in der Parameterliste. Getting Started Guide – März 2002 A5E00157511A... - Seite 18 NOTES Getting Started Guide – März 2002 A5E00157511A...
- Seite 19 NOTES Getting Started Guide – März 2002 A5E00157511A...
- Seite 20 Gegenwärtig sind noch nicht alle Umrichter UL – Zertifieziert. Ob ein bestimmter Umrihcter UL-Zerrtifiziert ist geht aus dem Typenschild hervor. ISO 9001 Siemens plc setzt ein Qualitätsmanagementsystem ein, welches die Anforderungen nach ISO 9001 erfüllt. Vorschläge für Änderungen oder Verbesserungen können Sie einreichen über: http://www.siemens.de/micromaster Siemens plc Automation &...
