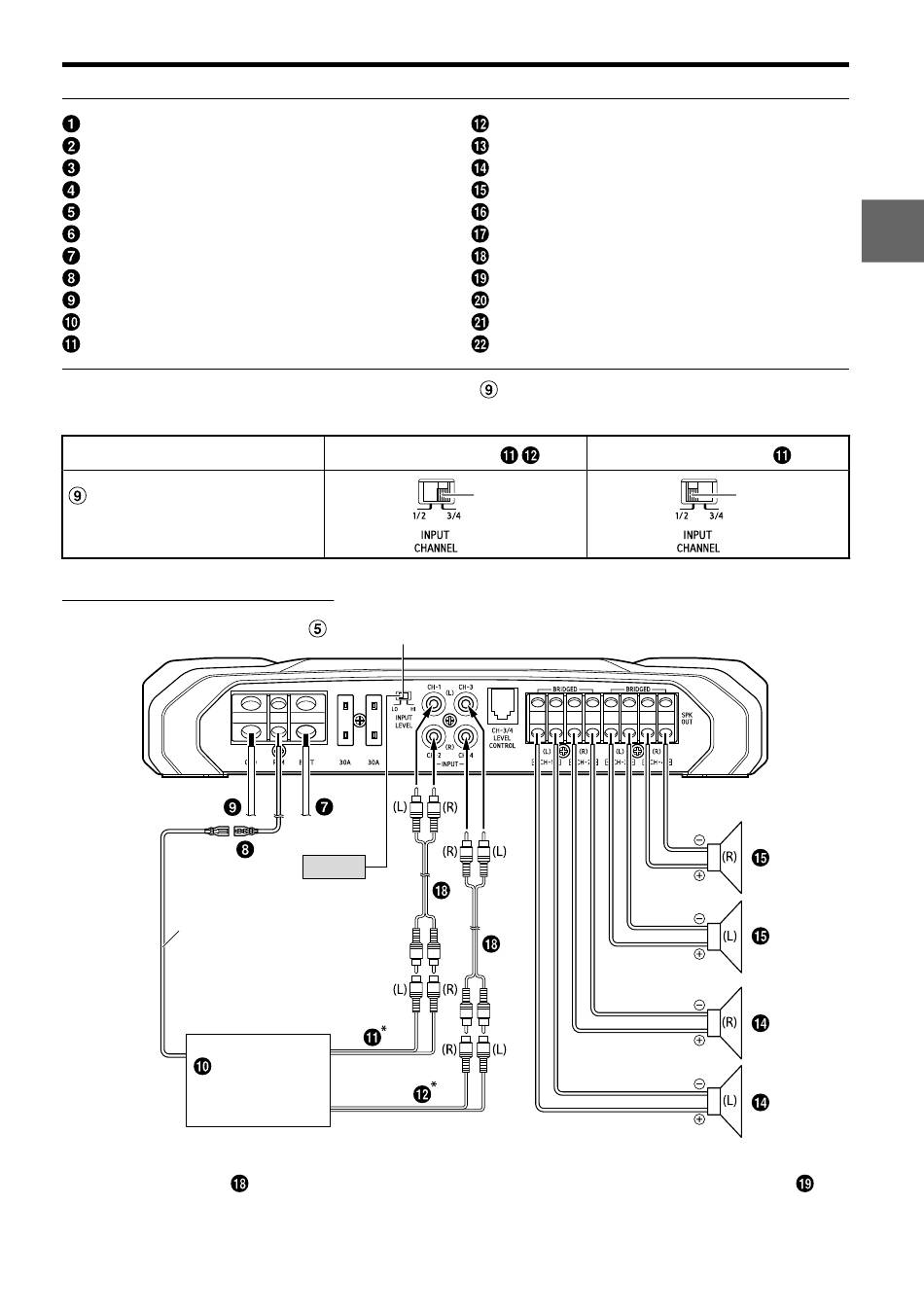

Grundlegendes Anschlussdiagramm für den R-A60F
Stromversorgungsanschluss
Sicherung
RCA-Eingangsbuchsen
Vor-Ausgangsbuchsen
Bass-Fernbedienung (optional)
Lautsprecherausgänge
Batteriekabel (separat erhältlich)
Ferneinschaltkabel (separat erhältlich)
Massekabel (separat erhältlich)
Hauptgerät usw.
Ausgang vorne
Stellen Sie beim R-A60F den Eingangskanalwählschalter ( ) je nach der Anzahl der Kanäle am
Lautsprechereingang ein.
Eingangskanalwählschalter
(CHANNEL-3/4)
System mit 4 Lautsprechern
Ferneinschaltkabel
Hauptgerät usw.
* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und kein RCA-
Verlängerungskabel ( ) verwendet werden kann, können Sie das RCA-Lautsprecheradapterkabel ( )
(separat erhältlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter „Hinweis
zum Anschluss an das System mit Lautsprechereingangspegel" (Seite 19).
4-Kanal-Eingang:
3/4
Schalter für Lautsprechereingangspegel
[LO]
Ausgang hinten
Subwooferausgang
Frontlautsprecher
Hecklautsprecher
Subwoofer
Subwoofer mit Doppelschwingspule
RCA-Verlängerungskabel (separat erhältlich)
RCA-Lautsprecheradapterkabel (separat erhältlich)
Y-Adapter (separat erhältlich)
Frontlautsprecher (Hochtöner)
Frontlautsprecher (Mitteltöner)
2-Kanal-Eingang:
1/2
15
-DE
