Alpine R-A75M Bedienungsanleitung Seite 8

Vorsicht bei Drahtanschlüssen
Verwenden Sie die mitgelieferten Schrauben, um den
Anschluss zu vereinfachen, wenn Sie Kabel von
Drittanbietern verwenden (Stromversorgungskabel).
Beachten Sie sich für das richtige Verfahren die unten
stehende Beschreibung. Wenden Sie sich an Ihren Händler,
wenn Sie Zweifel bezüglich des Anschlusses haben.
1. Prüfen Sie den Leitungsquerschnitt.
• Schlagen Sie den geeigneten Leitungsquerschnitt
im mitgelieferten Dokument „Vorsicht beim
Anschluss von Stromversorgungskabeln" und
unter „Vorsicht bei Stromversorgungskabeln"
(Seite 20) nach und verwenden Sie ein Kabel
mit dem passenden Querschnitt.
• Wenn Ihnen der Leitungsquerschnitt
unbekannt ist, fragen Sie bitte Ihren Händler.
2. Entfernen Sie 7 – 10 mm der Isolation von den
Enden der Kabel.
7 – 10 mm
Verdrillen Sie die Spitzen der Kabel
HINWEISE:
• Ist die Länge des freigelegten Drahtes zu kurz,
wird ein schlechter Anschluss die Folge sein, was
eine Betriebsstörung oder Tonunterbrechung
verursachen kann.
• Ist andererseits die Länge zu lang, kann ein
elektrischer Kurzschluss die Folge sein.
3. Ziehen Sie die Sechskantschraube mit dem
Sechskantschlüssel (groß oder klein) (mitgeliefert)
an, um das Kabel sicher zu befestigen.
Bevor dieser Anschluss durchgeführt wird,
benutzen Sie isolierenden Schrumpfschlauch,
um freigelegten Draht, der über den
Anschluss herausragt, abzudecken.

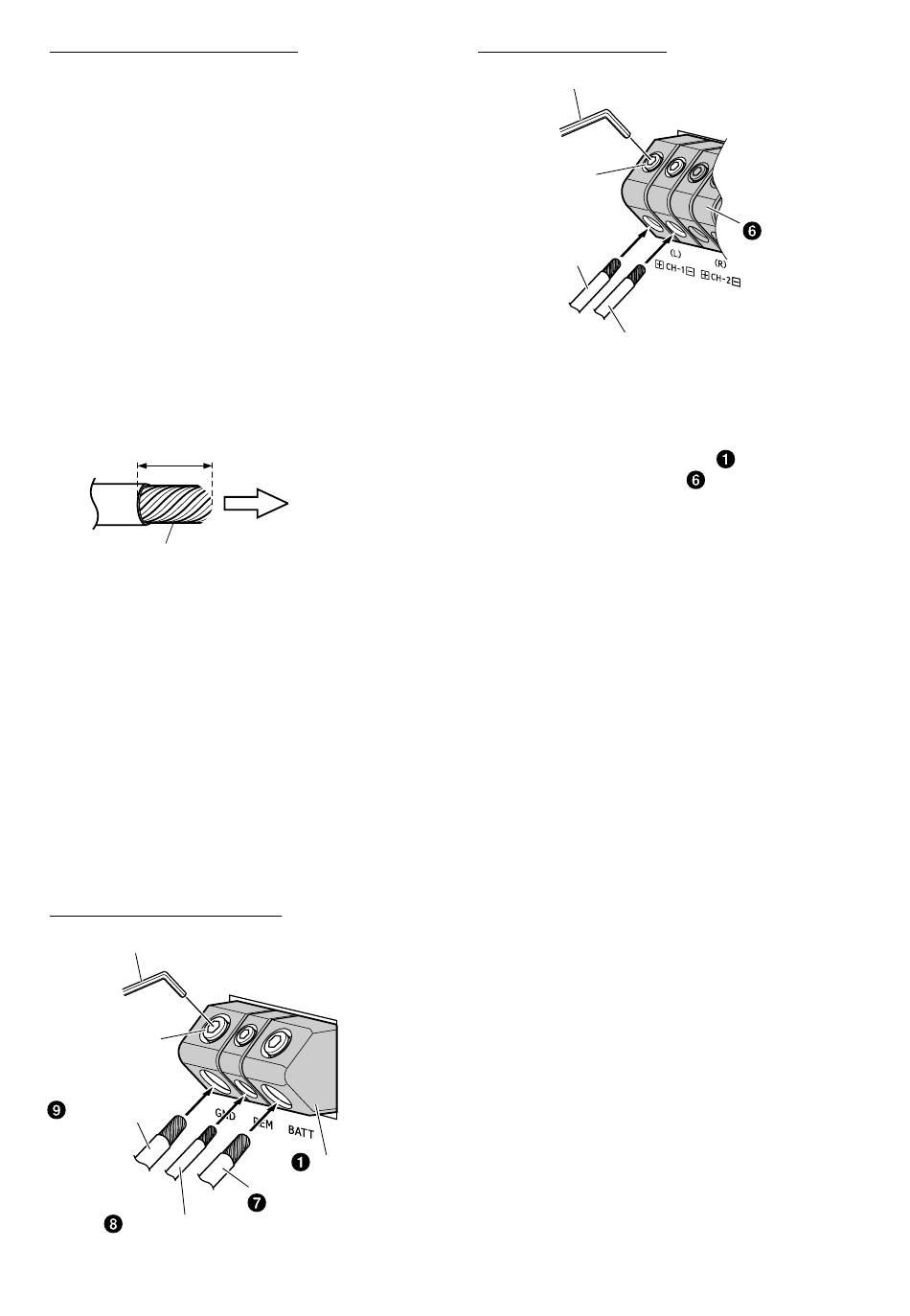

Stromversorgungsanschluss
Sechskantschlüssel (mitgeliefert)
Innensechs-
kantschraube
Massekabel
Ferneinschaltkabel
6
-DE
Anschluss des
Verstärkers
Stromversorgungs-
anschluss
Batteriekabel
(Beispiel: R-A60F)
Lautsprecherausgänge
Sechskantschlüssel (mitgeliefert)
Innensechs-
kantschraube
Lautsprecheraus-
gangskabel (+)
Lautsprecherausgangskabel (–)
HINWEISE:
• Verwenden Sie unbedingt die am
Stromversorgungsanschluss ( ) oder an den
Lautsprecherausgängen ( ) angebrachte
Innensechskantschraube.
• Schließen Sie zur Sicherheit die Batteriekabel
immer zum Schluss an.
• Um die Trennung der Kabel oder das
Herunterfallen des Geräts zu verhindern,
benutzen Sie nicht die Verkabelung, um das Gerät
zu tragen.
Lautsprecher-
ausgänge
(Beispiel: R-A60F)
