Vorsicht bei Stromversorgungskabeln

Wählen Sie den Leitungsquerschnitt je nach der Gesamtsicherungsstärke des einzubauenden Verstärkers
und der Leitungslänge aus.
Den geeigneten Leitungsquerschnitt können Sie dem mitgelieferten Dokument „Vorsicht beim Anschluss
von Stromversorgungskabeln" und dem folgenden Anschlussbeispiel entnehmen.

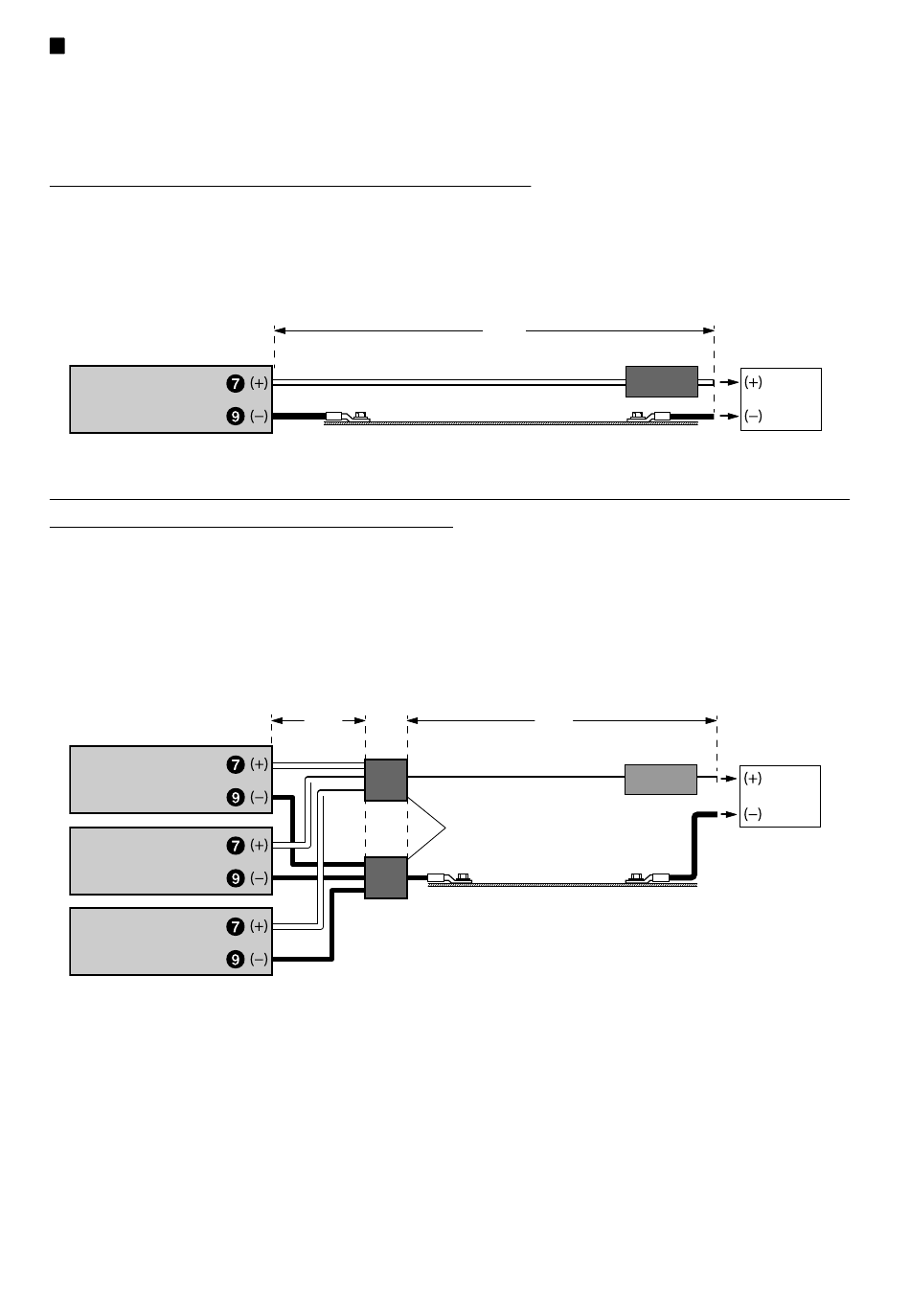

Anschlussbeispiel bei Einbau eines Verstärkers
• Wenn die Leitungslänge zwischen Verstärker und Fahrzeugbatterie 5 m beträgt
Leitungsquerschnitt für (A): 21 mm
• Stärke der externen Sicherung: größer oder gleich der Stärke der Verstärkersicherung
R-A75M: größer oder gleich 80 A
R-A60F: größer oder gleich 60 A
Verstärker
Anschlussbeispiel bei Einbau von zwei Verstärkern mit einer Sicherungsstärke
von 80 A und einem Verstärker mit 60 A
• Wenn die Leitungslänge zwischen den einzelnen Verstärkern und dem Verteilerblock 1 m beträgt
Leitungsquerschnitt für (B): 21 mm
• Wenn die Leitungslänge zwischen Verteilerblock und Fahrzeugbatterie 4 m beträgt
Leitungsquerschnitt für (C): 53 mm
• Stärke der externen Sicherung: größer oder gleich der Gesamtstärke der Sicherungen der eingebauten
Verstärker
80 A + 80 A + 60 A = größer oder gleich 220 A
Verstärker
(Beispiel: 80 A)
Verstärker
(Beispiel: 80 A)
Verstärker
(Beispiel: 60 A)
HINWEIS:
• Wenn die Stromversorgungs- und Massekabel über 1 m lang sind oder wenn Sie mehr als einen Verstärker
anschließen, sollten Sie einen Verteilerblock verwenden.
20
-DE
2
Fahrzeugkarosserie
2
2
(B)
Verteilerblock
Fahrzeugkarosserie
(A)
Externe Sicherung
(C)
Externe Sicherung
Fahrzeugbatterie
Fahrzeugbatterie
