VIRTUELLER ZUGSCHALTER
Wenn im virtuellen Zugschalterbereich mindestens 2 Sekunden lang ein Objekt erfasst wird, öffnet sich das Tor.
Um diese Funktion zu verwenden:
- muss der Sensor seine Umgebung eingelernt haben (Montage-Einlernvorgang).
- müssen die entsprechenden Kabel an den Aktivierungseingang des Tores (standardmäßig Aus 1) angeschlossen sein
- müssen für die Funktion des Ausgangs 1 Bewegung oder Zugschalter (Werkseinstellung) oder Zugschalter gewählt sein.
Um einen virtuellen Zugschalter einzulernen:
.
Über die Fernbedienung
einen Zugschalter-
Einlernvorgang starten.
Sie können bis zu 3
verschiedene Zugschalter
einlernen.
Der Objekttyp und die min. Anwesenheitszeit zur Toraktivierung können anhand der Fernbedienung eingestellt werden:
OBJEKTTYP
MIN.
ANWESENHEITS-
ZEIT
Um den virtuellen Zugschalterbereich zu löschen, einfach den Zugschalter-Einlernvorgang (Schritt 1)
erneut starten, ohne sich im Erfassungsbereich aufzuhalten. Nach einer Minute blinkt der Sensor fünf
mal orange. Entriegeln und verriegeln drücken, um den Einstellmodus zu verlassen:
14

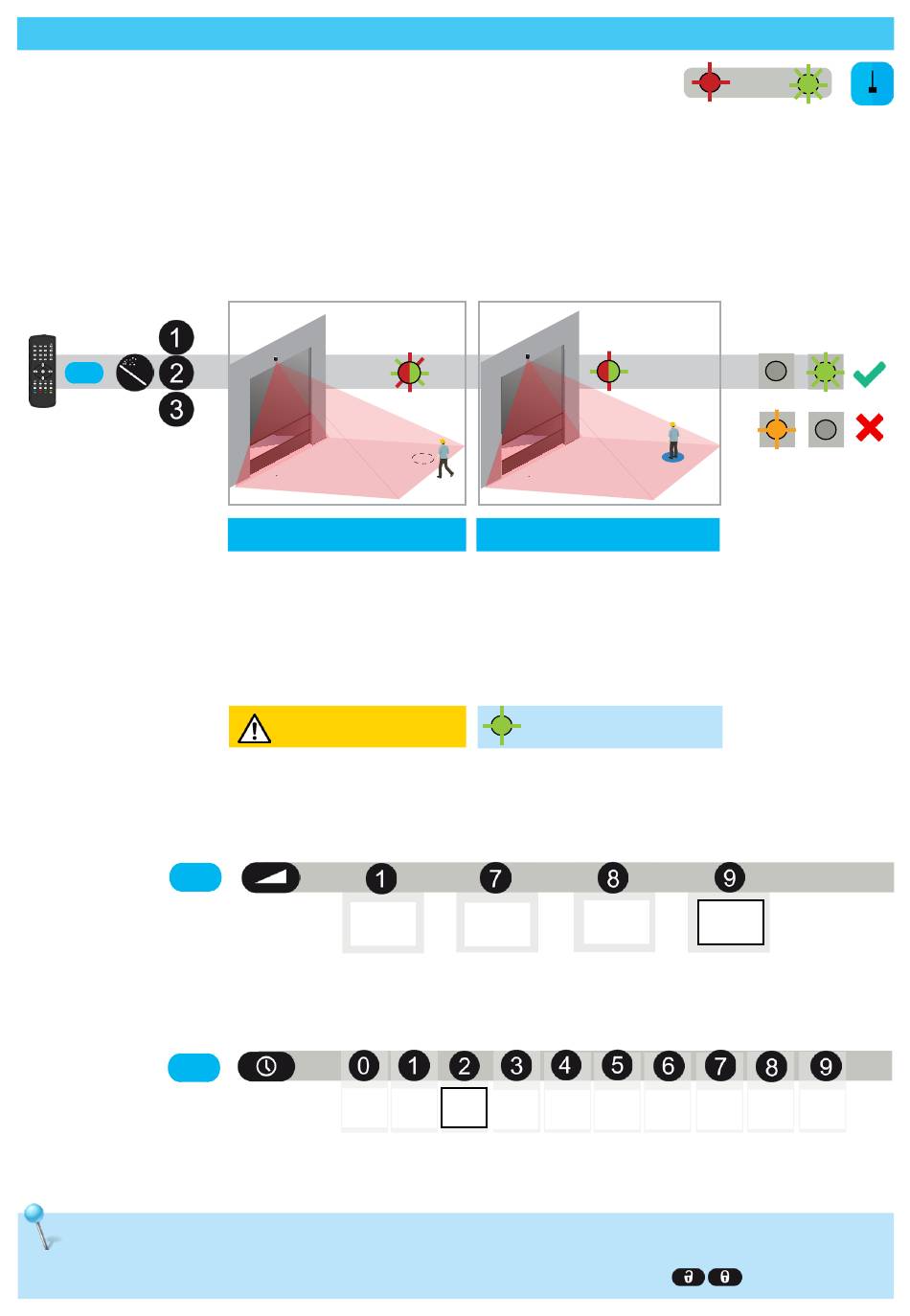

AN DIE POSITION GEHEN
An die Position gehen, an der
das Tor durch einen virtuellen
Zugschalter aktiviert werden
soll. Die LED blinkt schnell rot-
grün während 5 Sekunden.
Stellen Sie sicher, dass sich
nichts im Erfassungsfeld
befindet!
.
Fußgänger
Fußgänger: erfasst nur Fußgänger
Fahrzeug XL: erfasst große Fahrzeuge, blendet Räder & kleine Gabelstapler aus
Fahrzeug: erfasst alle Fahrzeuge, blendet Fußgänger aus
alle: erfasst alle Objekte
.
0 s
0 s: sofortige Aktivierung
stop: nur komplettes Anhalten aktiviert das Tor
5 s
NICHT MEHR BEWEGEN
Der Einlernvorgang startet,
bitte nicht mehr bewegen. Die
LED blinkt langsam rot-grün.
Falls die LED langsam grün
blinkt, bitte stillstehen.
Fahrzeug
XL
2 s 3 s
1 s 4 s
BITTE
STILLSTEHEN
Der Einlernprozess ist
abgeschlossen.
Die LED blinkt schnell
grün oder geht aus.
Bei einer orangen LED,
siehe Fehlerbehebung
(p. 18).
Fahrzeug
alle
5 s 6 s 7 s
5
8 s stop
