Zur späteren Verwendung aufbewahren
Zum Farbdruck entworfen
Andere Anwendungen des Geräts entsprechen nicht dem zugelassenen
Zweck und können nicht vom Hersteller garantiert werden.
Der Hersteller kann die Verantwortung für mangelhafte Installationen
oder Einstellungen des Sensors nicht übernehmen.

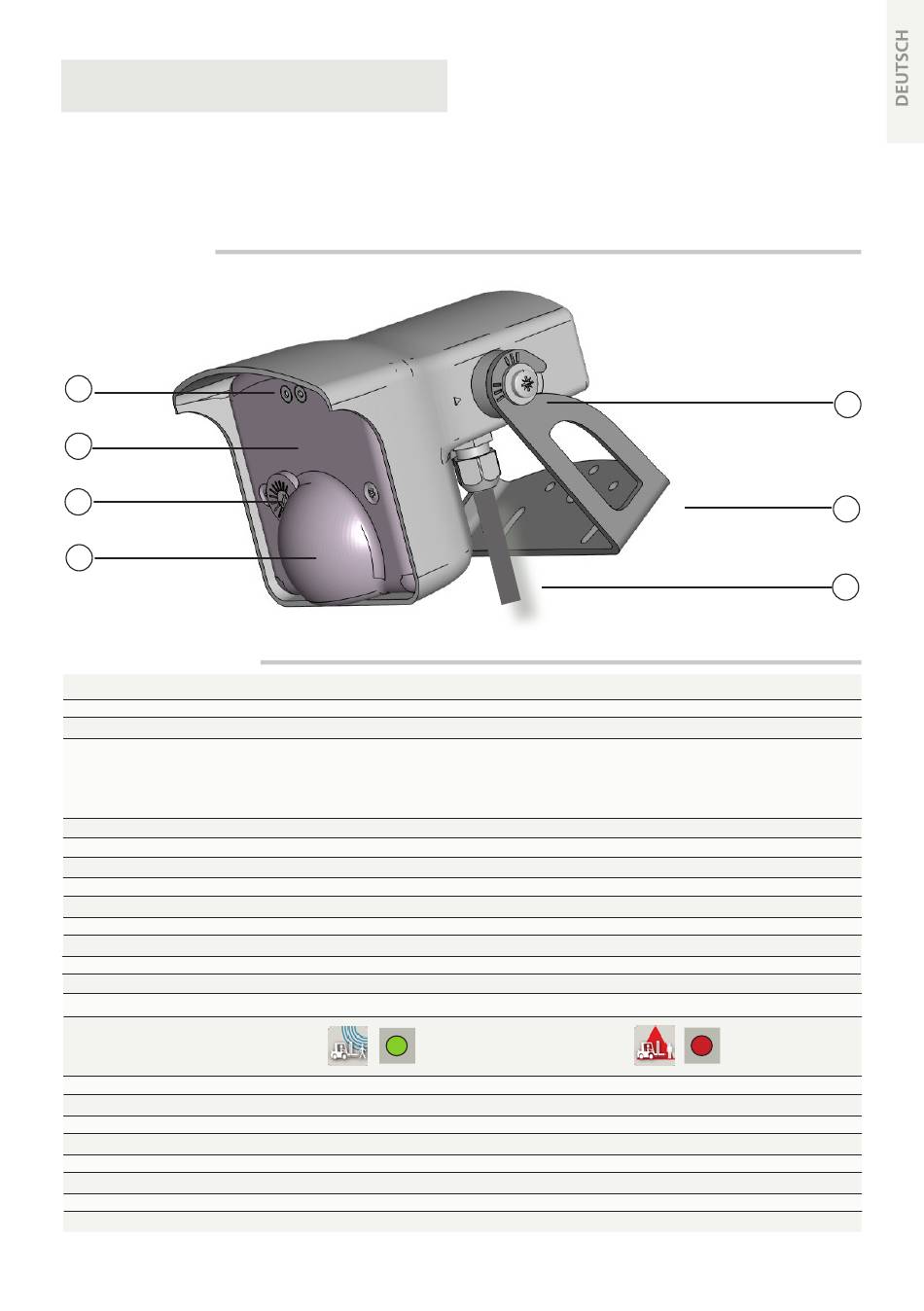

BESCHREIBUNG
1
2
3
4
TECHNISCHE DATEN
Stromversorgung:
Stromverbrauch:
Netzfrequenz:
Ausgang:
Max. Kontaktspannung:
Max. Kontaktstrom:
Max. Schaltleistung:
Ausgangshaltezeit:
Montagehöhe:
Temperaturbereich:
Luftfeuchtigkeit:
Schutzklasse:
Abmessungen:
Material:
Gewicht:
Kabellänge:
Normkonformität:
Technologie:
Sendefrequenz/ Wellenlänge:
Dichte der Ausgangsleistung:
Erfassungstyp:
Erfassungsfeld:
Min. Objektgeschwindigkeit:
Reaktionszeit:
Neigungswinkel:
Änderungen vorbehalten.
Alle Werte gemessen unter bestimmten Bedingungen.

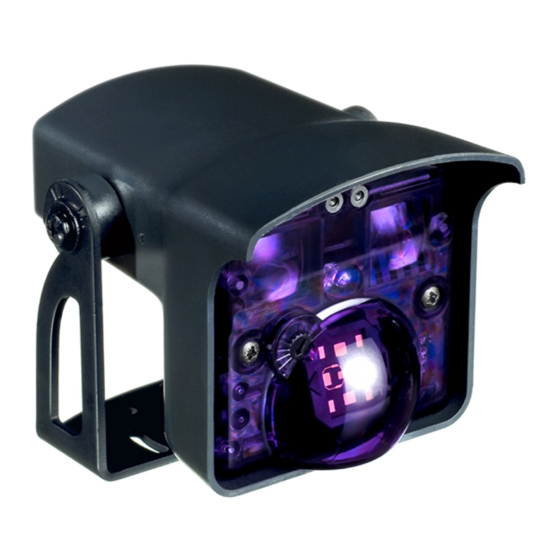

CONDOR / CONDOR XL
Bewegungs- und Anwesenheitssensor
für automatische Industrietore
CONDOR: normale bis hohe Montage (3,5 - 6 m)
CONDOR XL: niedrige Montage (2 - 3,5 m)
12V bis 24V AC ±10%; 12V bis 24V DC +10% / -3%
< 3.5 W / VA
50 bis 60 Hz
2 Relais mit potentialfreiem Wechselkontakt (spannungsfrei)
42V AC / DC
1 A (resistiv)
30 W (DC) / 48 VA (AC)
0,5 s
CONDOR: 3,5 m - 6 m; CONDOR XL: 2 m - 3,5 m*
von -30 °C bis + 60 °C
0 - 95% nicht kondensierend
IP65
127 mm (T) x 102 mm (B) x 96 mm (H)
ABS und Polycarbonat
400 g
10 m
R&TTE 1999/5/EG; EMC 2004/108/EG
Mikrowellen-Doppler-Radar
24,150 GHz
< 5 mW/cm²
Bewegung
CONDOR: 4 x 5 m ; CONDOR XL: 4 x 2 m**
5 cm/s
100 ms
-8° - 22° (relativ zur Frontblende)
*
abhängig von Größe und Art des Ziels
** gemessen bei 30°, Feldgröße 9, Montagehöhe: 5 m, XL: 3,5 m
*** Zone erfassbar mit Spotfinder, ein wenig größer als das eigentliche Erfassungsfeld
1.
Drucktaster
2.
Infrarot-Erfassung
3.
Radarwinkel
4.
Radar-Erfassung
5.
Sensorwinkel
6.
Halterung
7.
Kabel
Aktiv-Infrarot
875 nm
< 250 mW/m²
Bewegung & Anwesenheit
4 m x 4 m (Emissionspunkte***)
5 cm/s um eine Erfassung auszulösen
250 ms
15° - 45°
5
6
7
1
