Laden Sie sich das BEA DECODER
App für einen schnellen Überblick
der Einstellungen runter.
BESCHREIBUNG
1
2
3
4
5
ZUBEHÖR
BA: Montagewinkel
Retrofit Interface:
Platine für Umrüstungen
1.
LCD
2.
Radarantenne (schmales Feld)
3.
Radarantenne (breites Feld)
4.
Breite-Einstellung des AIR-Vorhangs
5.
AIR-Linsen
CA: Deckeneinbausatz
Türklingel + Platine

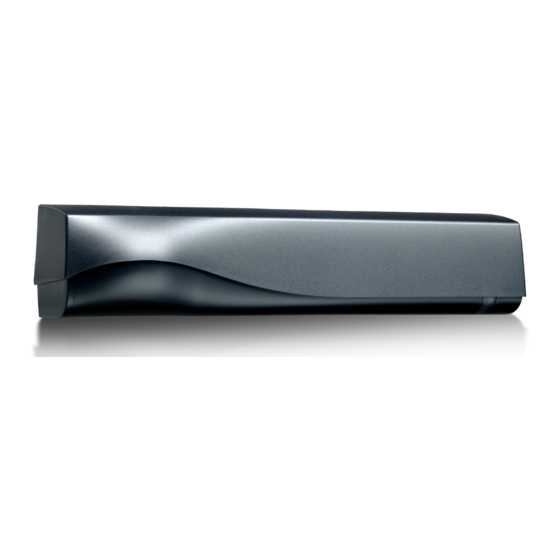

IXIO-DP3
ÖFFNUNGS- & ABSICHERUNGSSENSOR
FÜR AUTOMATIKSCHIEBETÜREN
(gemäß EN 16005 und DIN 18650,
auch für Flucht- und Rettungswege)
Bedienungsanleitung für Softwareversion ab 0501
(Siehe Produktetikett für Seriennummer)
6.
Abdeckhaube
7.
Hauptstecker
8.
Einstellknopf
9.
Knopf für die Winkeleinstellung des
AIR-Vorhangs
RA: Regenhaube
9 V Batterie
6
7
8
9
CDA: Adapter für
Bogenschiebetür
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BEA IXIO-DP3
Inhaltszusammenfassung für BEA IXIO-DP3
- Seite 1 IXIO-DP3 Laden Sie sich das BEA DECODER ÖFFNUNGS- & ABSICHERUNGSSENSOR App für einen schnellen Überblick FÜR AUTOMATIKSCHIEBETÜREN der Einstellungen runter. (gemäß EN 16005 und DIN 18650, auch für Flucht- und Rettungswege) Bedienungsanleitung für Softwareversion ab 0501 (Siehe Produktetikett für Seriennummer)
-
Seite 2: Benutzung Des Lcd-Menüs
BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Passwort eingeben Gewünschte Sprache wählen um... -
Seite 3: Montage & Verkabelung
IXIO-DP3: EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN STROMVERSORGUNG + BRAUN STROMVERSORGUNG - GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- AUSGANG GRAU ABSICHERUNGS- EINGANG GELB/SCHW + ÖFFNUNGSEINGANG FÜR FLUCHT- UND WEISS/SCHW - RETTUNGSWEGE * Abhängig von den Einstellungen der AUSGANGSKONFIGURATION TIP! ** Stromquellenausgang für Flucht- und Rettungswege (FRW) Die Befestigung ist ACTIV8-kompatibel. -
Seite 4: Infrarot Absicherungsfeld
INFRAROT ABSICHERUNGSFELD TÜR ZUR TÜR HIN ZUR TÜR HIN max. 9 cm** VON TÜR WEG VON TÜR WEG ODER Sichtbare Spots* aktivieren um Position Falls notwendig, den Neigungswinkel des der AIR-Vorhänge zu überprüfen. AIR-Vorhangs anpassen (von -7° bis 4°, 0° ab Werk). * Sichtbarkeit hängt von Umgebungsbedingungen ab. -
Seite 5: Übersicht Der Einstellungen
ÜBERSICHT DER EINSTELLUNGEN BASIS Zurück Weiter Werkseinstellungen für Immunitäten, AIR Anzahl und Umleitung Standard Schw. Einkaufs- Erhöhte Immunitätsfilter, 1 Vorhang VOREINSTELLUNGEN straße Umgeb. Erhöhte Immunitätsfilter, Umleitung = Bewegung und Anwesenheit Freq : gepulstes Signal ohne Erfassung RAD: GRÖSSE > > >... -
Seite 6: Störungsbehebung
STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Stromversorgung überprüfen (LCD: Diagnosemenü) Die ORANGE LED Die Stromversorgung ist zu Verkabelung überprüfen. blinkt 2 x. niedrig oder zu hoch. Die ORANGE LED Den Winkel der AIR-Vorhänge verringern. Der Sensor empfängt zu blinkt 4 x. -
Seite 7: Led-Anzeige
LED-ANZEIGE Bewegungs- Anwesenheits- erfassung erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden. -
Seite 8: Technische Daten
Alle Werte gemessen bei spezifischen Bedingungen und bei einer Temperatur von 25°C. BEA SA | LIEGE Science Park | Allée des Noisetiers, 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | info-eu@beasensors.com | www.beasensors.com Hiermit erklärt BEA, dass sich der IXIO-DP3 in Übereinstimmung mit der europäischen Richtlinien 2014/53/EU (RED), 2006/42/EC (Machinery)
