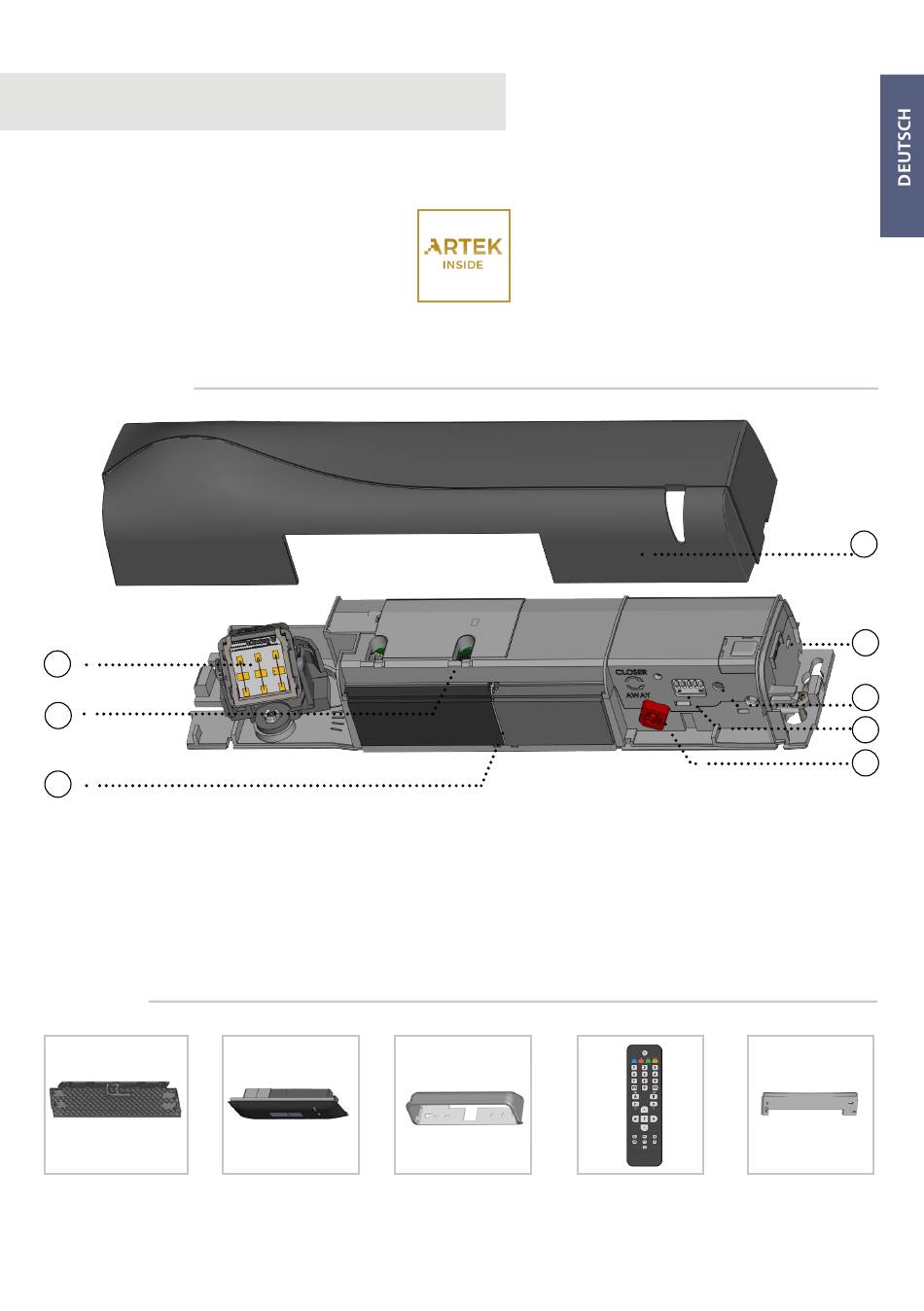

BESCHREIBUNG
1
2
3
ZUBEHÖR
BA: Montagewinkel
1.
Radarantenne
2.
Breite-Einstellung des AIR-Vorhangs
3.
AIR-Linsen
4.
Abdeckhaube
5.
Hauptstecker
CA: Deckeneinbausatz

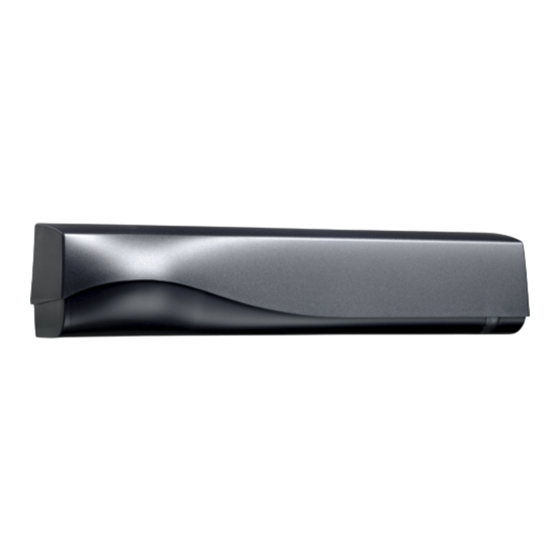

IXIO-D CAN
ÖFFNUNGS- & ABSICHERUNGSSENSOR
FÜR AUTOMATIKSCHIEBETÜREN
(gemäß EN 16005 und DIN 18650,
auch für Flucht- und Rettungswege)
Bedienungsanleitung für Softwareversion ab 0300
(Siehe Tracking-Etikett auf dem Produkt)
RA: Regenhaube
6.
Drucktaster
7.
DIP-Schalter
8.
Knopf für die Winkeleinstellung des
AIR-Vorhangs
CDA: Adapter für
BEA Fernbedienung
Bogenschiebetür
Türklingel
4
5
6
7
8
Werbung
Verwandte Anleitungen für BEA IXIO-D CAN
Inhaltszusammenfassung für BEA IXIO-D CAN
- Seite 1 IXIO-D CAN ÖFFNUNGS- & ABSICHERUNGSSENSOR FÜR AUTOMATIKSCHIEBETÜREN (gemäß EN 16005 und DIN 18650, auch für Flucht- und Rettungswege) Bedienungsanleitung für Softwareversion ab 0300 (Siehe Tracking-Etikett auf dem Produkt) BESCHREIBUNG Radarantenne Drucktaster Breite-Einstellung des AIR-Vorhangs DIP-Schalter AIR-Linsen Knopf für die Winkeleinstellung des...
- Seite 2 LED-ANZEIGE Bewegungs- Anwesenheits- erfassung erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden.
- Seite 3 IXIO-D CAN: EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN STROMVERSORGUNG BRAUN GELB CAN HOCH WEIß CAN NIEDRIG Den Stecker mit dem WEISSEN und GRÜNEN Draht zur Abdeckhaube hin gewandt, einstecken. RADARÖFFNUNGSIMPULSFELD Feldgröße: 9 Feldgröße: 9 Filter: 2 Filter: 2 2.2 m 2.2 m -15°...
- Seite 4 INFRAROT ABSICHERUNGSFELD TÜR ZUR TÜR HIN ZUR TÜR HIN max. 9 cm** VON TÜR WEG VON TÜR WEG Sichtbare Spots* aktivieren um Position Falls notwendig, den Neigungswinkel des der AIR-Vorhänge zu überprüfen. AIR-Vorhangs anpassen (von -7° bis 4°, 0° ab Werk). * Sichtbarkeit hängt von Umgebungsbedingungen ab.
- Seite 5 Auf dem letzten Sensor der Kette, DIP-switch 5 auf ON schalten. Die orange LED neben dem DIP-switch leuchtet auf und bleibt leuchten. SENSOR 1 SENSOR 2 SENSOR 3 STEUERUNG BEA FERNBEDIENUNG Verriegeln Parameter auswählen Entriegeln Wert auswählen VOREINSTELLUNGEN Sie können eine der folgenden Voreinstellungen wählen: STANDARD: standardmäßige Innen- und Außeninstallationen...
- Seite 6 EINLERNEN / WERKSEINSTELLUNGEN BITTE AUS DEM INFRAROTFELD TRETEN! EINLERNEN 1 (SCHNELL) Referenzbild EINLERNEN 2 (MIT TÜRBEWEGUNG) Türbewegungstest + Referenzbild WERKS- Werkseinstellungen vollständig zurücksetzen EINSTELLUNGEN ÜBERSICHT DER EINSTELLUNGEN RADAR GRÖSSE klein groß > > > > > > > RADAR FILTER niedrig hoch >...
- Seite 7 STÖRUNGSBEHEBUNG Die ORANGE LED blinkt DIP-switch wartet auf eine Stromversorgung aus- und einschalten, um zu schnell. Bestätigung bestätigen Der Sensor meldet einen Die ORANGE LED Sensor austauschen. internen Fehler. blinkt 1 x. Stromversorgung überprüfen Die Stromversorgung ist zu Die ORANGE LED Verkabelung überprüfen.
- Seite 8 Alle Werte gemessen bei spezifischen Bedingungen und bei einer Temperatur von 25°C. BEA SA | LIEGE Science Park | Allée des Noisetiers, 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | info-eu@beasensors.com | www.beasensors.com Hiermit erklärt BEA, dass sich der IXIO-D CAN in Übereinstimmung mit der europäischen Richtlinien:...
