BEA IXIO-DT1 Bedienungsanleitung

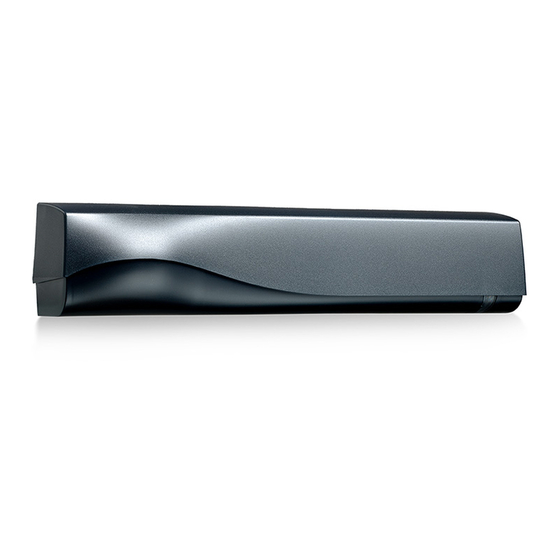

Öffnungs- & absicherungssensor für automatikschiebetüren
Vorschau ausblenden
Andere Handbücher für IXIO-DT1:
- Kurzanleitung (9 Seiten) ,
- Bersetzung der original bedienungsanleitung (9 Seiten)
Werbung
Quicklinks
BESCHREIBUNG
1
2
3
4
5
ZUBEHÖR
BA: Montagewinkel
1.
LCD
2.
Radarantenne (schmales Feld)
3.
Radarantenne (breites Feld)
4.
Breite-Einstellung des AIR-Vorhangs
5.
AIR-Linsen
CA: Deckeneinbausatz
IXIO-DT1
Öffnungs- & Absicherungssensor
für Automatikschiebetüren
(gemäß EN 16005 und DIN 18650)
Bedienungsanleitung für Produktversion ab 0100
Siehe Produktetikett für Seriennummer
6.
Abdeckhaube
7.
Hauptstecker
8.
Einstellknopf
9.
Knopf für die Winkeleinstellung des
AIR-Vorhangs
RA: Regenhaube
6
7
8
9
Werbung
Verwandte Anleitungen für BEA IXIO-DT1
Inhaltszusammenfassung für BEA IXIO-DT1
- Seite 1 IXIO-DT1 Öffnungs- & Absicherungssensor für Automatikschiebetüren (gemäß EN 16005 und DIN 18650) Bedienungsanleitung für Produktversion ab 0100 Siehe Produktetikett für Seriennummer BESCHREIBUNG Abdeckhaube Radarantenne (schmales Feld) Hauptstecker Radarantenne (breites Feld) Einstellknopf Breite-Einstellung des AIR-Vorhangs Knopf für die Winkeleinstellung des AIR-Linsen AIR-Vorhangs ZUBEHÖR...
- Seite 2 MONTAGE & VERKABELUNG GRÜN 12-24 V STROMVERSORGUNG BRAUN AC-DC GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- GRAU EINGANG TEST- BLAU AUSGANG * Zustand des Ausgangs wenn Sensor betriebsbereit ist TIP! ** Gemäß EN 16005 und DIN 18650 ist der Anschluss am Befestigung und Kabel sind ACTIV8-kompatibel.
- Seite 3 ABSICHERUNGSFELD TÜR TÜR ZUR TÜR HIN max. 9 cm** max. 5 cm** TIP! Die Position der IR-Vorhänge ODER kann auch mittels Spotfinder VON TÜR WEG überprüft werden. DRÜCKEN Falls notwendig, den Neigungswinkels des Sichtbare Spots aktivieren.* AIR-Vorhangs anpassen (von -7° bis 4°). * Sichtbarkeit hängt von Umgebungsbedingungen ab.
- Seite 4 BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = abgebildeter Wert = gespeicherter Wert Werkseinstellung MENÜ-NAVIGATION Gewünschte Sprache wählen um Zugang Drücken für...
- Seite 5 ÜBERSICHT DER EINSTELLUNGEN Zurück Weiter Werkseinstellungen Einkaufs- Kritisch. Erhöhte Immunitätsfilter + 1 Vorhang VOREINST. Standard straße Bed. Erhöhte Immunitätsfilter + Umleitung = Bewegung und Anwesenheit RAD: GRÖSSE klein > > > > > > > groß normal hoch hoch Zur Konformität gemäß EN 16005 und DIN 18650 sind auf einer normal AIR: FILTER* niedrig...
- Seite 6 STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Stromversorgung aus- und einschalten. blinkt 1 x. internen Fehler. Blinkt die orange LED weiterhin, Sensor austauschen. Die ORANGE LED Die Stromversorgung ist zu Stromversorgung überprüfen ( im Diagnosemenü des LCD). blinkt 2 x. niedrig oder zu hoch.
- Seite 7 MONTAGEHINWEISE Extreme Vibrationen Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark vermeiden. abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich Objekten vermeiden. WARTUNG Es wird empfohlen die Keine agressiven optischen Teile mindestens 1 Reinigungsmittel oder Mal im Jahr oder mehr falls Chemikalien einsetzen.
- Seite 8 Alle Werte gemessen bei spezifischen Bedingungen. BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA.BE Hiermit erklärt BEA, dass sich der IXIO-DT1 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/EG, 2004/108/EG und 2006/42/EG befindet.
