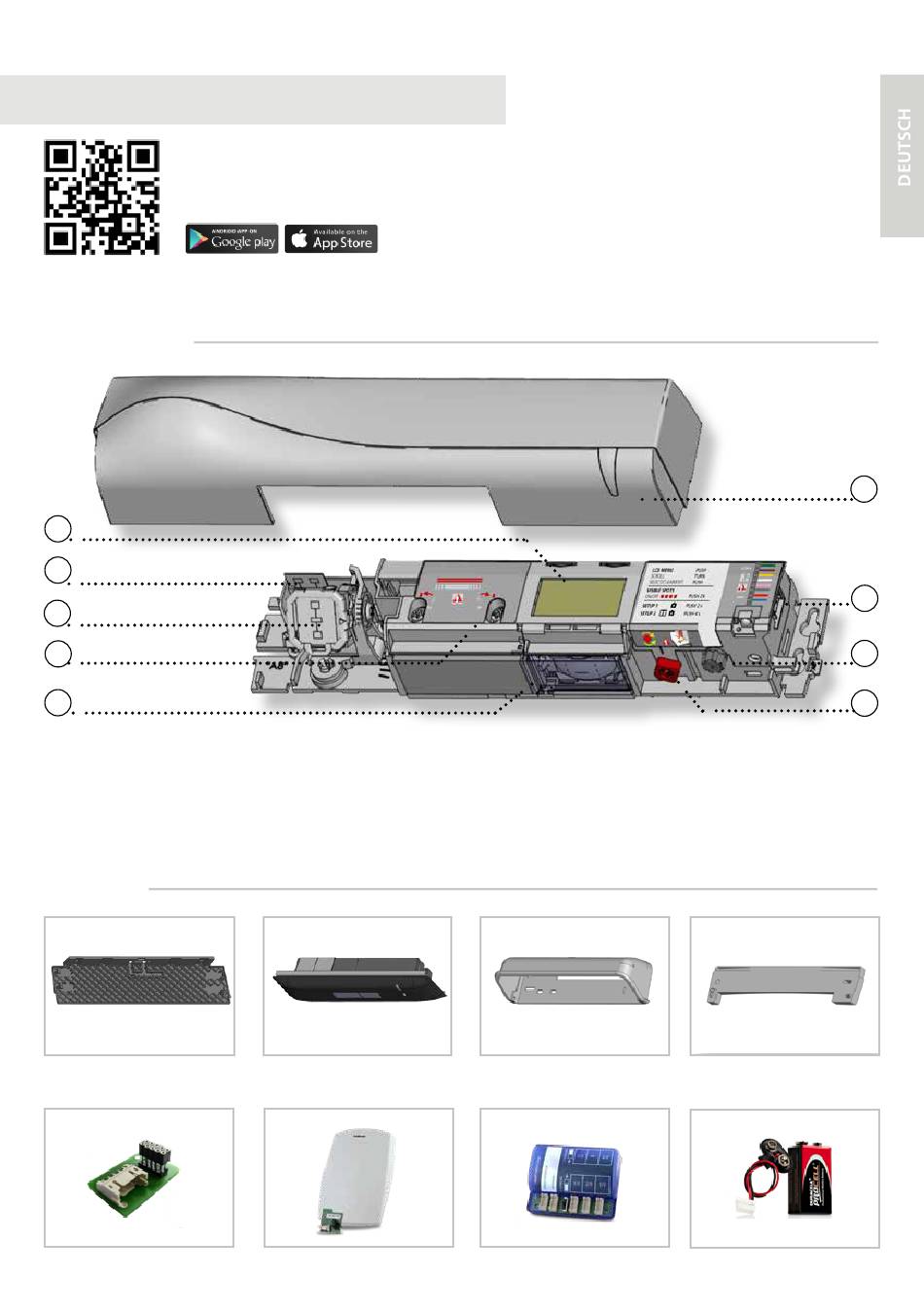

BESCHREIBUNG
1
2
3
4
5
ZUBEHÖR
BA: Montagewinkel
Retrofit Interface:
Platine für Umrüstungen
1.
LCD
2.
Radarantenne (schmales Feld)
3.
Radarantenne (breites Feld)
4.
Breite-Einstellung des AIR-Vorhangs
5.
AIR-Linsen
CA: Deckeneinbausatz
Türklingel + Platine
IXIO-DT3
Öffnungs- & Absicherungssensor
für Automatikschiebetüren
(gemäß EN 16005 und DIN 18650,
auch für Flucht- und Rettungswege)
Bedienungsanleitung für Produktversion ab 0400
Siehe Produktetikett für Seriennummer
6.
Abdeckhaube
7.
Hauptstecker
8.
Einstellknopf
9.
Knopf für die Winkeleinstellung des
AIR-Vorhangs
RA: Regenhaube
Smart Daisy Chain Hub
6
7
8
9
CDA: Adapter für
Bogenschiebetür
9 V Batterie
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BEA IXIO-DT3
Inhaltszusammenfassung für BEA IXIO-DT3
- Seite 1 IXIO-DT3 Laden Sie sich das BEA DECODER Öffnungs- & Absicherungssensor App für einen schnellen Überblick für Automatikschiebetüren der Einstellungen runter. (gemäß EN 16005 und DIN 18650, auch für Flucht- und Rettungswege) Bedienungsanleitung für Produktversion ab 0400 Siehe Produktetikett für Seriennummer...
- Seite 1 IXIO-DT3 Laden Sie sich das BEA DECODER Öffnungs- & Absicherungssensor App für einen schnellen Überblick für Automatikschiebetüren der Einstellungen runter. (gemäß EN 16005 und DIN 18650, auch für Flucht- und Rettungswege) Bedienungsanleitung für Produktversion ab 0400 Siehe Produktetikett für Seriennummer...
-
Seite 2: Benutzung Des Lcd-Menüs
BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Passwort eingeben Gewünschte Sprache wählen um... -
Seite 3: Montage & Verkabelung
IXIO-DT3: EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN 12-24 V STROMVERSORGUNG BRAUN AC-DC GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- GRAU EINGANG TEST- BLAU AUSGANG GELB/SCHW + ÖFFNUNGSEINGANG WEISS/SCHW - FÜR STROMQUELLE * Zustand des Ausgangs wenn Sensor betriebsbereit ist TIP! ** Gemäß EN 16005 und DIN 18650 ist der Anschluss am Testausgang der Türsteuerung erforderlich. -
Seite 4: Infrarot Absicherungsfeld
INFRAROT ABSICHERUNGSFELD TÜR ZUR TÜR HIN max. 9 cm** VON TÜR WEG ODER Sichtbare Spots* aktivieren um Position Falls notwendig, den Neigungswinkel des der AIR-Vorhänge zu überprüfen. AIR-Vorhangs anpassen (von -7° bis 4°, 0° ab Werk). * Sichtbarkeit hängt von Umgebungsbedingungen ab. Falls die Spots nicht sichtbar sein sollten, können Sie den Spotfinder zur Lokalisation der Vorhänge benutzen. ** Der Abstand zwischen dem inneren Vorhang des Innensensors und dem inneren Vorhang des Außensensors muss immer kleiner als 20 cm sein. -
Seite 5: Übersicht Der Einstellungen
ÜBERSICHT DER EINSTELLUNGEN Zurück Weiter Werkseinstellungen für Immunitäten, AIR Anzahl und Umleitung Einkaufs- Standard Schw. Erhöhte Immunitätsfilter, 1 Vorhang VOREINSTELLUNGEN straße Umgeb. Erhöhte Immunitätsfilter, Umleitung = Bewegung und Anwesenheit RAD: GRÖSSE klein > > > > > > > groß Freq Schl. -
Seite 6: Störungsbehebung
STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Stromversorgung überprüfen (LCD: Diagnosemenü) Die ORANGE LED Die Stromversorgung ist zu Verkabelung überprüfen. blinkt 2 x. niedrig oder zu hoch. Die ORANGE LED Den Winkel der AIR-Vorhänge verringern. Der Sensor empfängt zu blinkt 4 x. -
Seite 7: Led-Anzeige
LED-ANZEIGE Bewegungs- Anwesenheits- erfassung erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden. -
Seite 8: Technische Daten
Alle Werte gemessen bei spezifischen Bedingungen un bei einer Temperatur von 25°C. BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM Hiermit erklärt BEA, dass sich der IXIO-DT3 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen...
