Öffnungs- & absicherungssensor für automatikschiebetüren (9 Seiten)

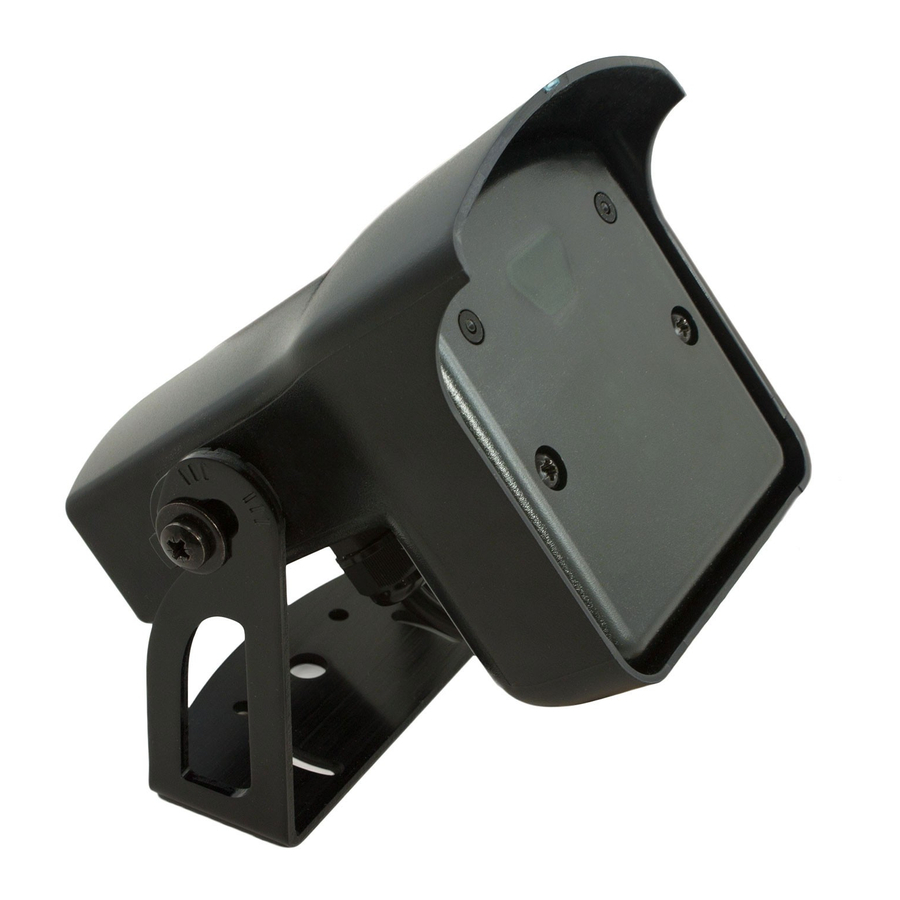

Inhaltszusammenfassung für BEA FALCON
Seite 1
< 5 mW/cm² Erfassungsmodus: Bewegung Erfassungsfeld: FALCON: 4 x 5 m ; FALCON XL: 4 x 2 m (typisch bei 30° und Feldgröße 9) Min. Erfassungsgeschwindigkeit: 5 cm/s** Stromversorgung: 12V bis 24V AC ±10%; 12V bis 24V DC +30% / -10%...
Seite 2
Den Winkel des Sensors einstellen um das Erfassungsfeld korrekt zu Die Feldgröße anhand der positionieren. Fernbedienung oder Drucktaster einstellen. FALCON FALCON FALCON XL Montagehöhe: 5 m Montagehöhe: 3,5 m Montagehöhe: 2,5 m Alle Erfassungsfeldabmessungen wurden bei Optimalbedingungen und einer Feldgröße 9 gemessen. ERFASSUNGSFILTER (AUSBLENDUNGSMODUS) Den für die Anwendung passenden Erfassungsfilter anhand der Fernbedienung oder der Drucktaster einstellen:...
Seite 3
1 FELDGRÖSSE WECHSELN, den rechten 2 AUFHALTEZEIT Drucktaster drücken. 3 AUSGANGSKONFIGURATION UM DEN WERT DES 4 ERFASSUNGSMODUS GEWÄHLTEN PARAMETERS ZU WECHSELN, den linken 5 ERFASSUNGSFILTER Drucktaster drücken. UM AUF DIE WERKSEINSTELLUNGEN ZURÜCKZUSETZEN, beide Drucktaster drücken bis beide LEDs blinken. FALCON...
Seite 4
Jeglicher Reparaturversuch durch unbefugtes Personal annulliert die werksseitige Garantie. BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM Hiermit erklärt BEA, dass sich der FALCON in Übereinstimmung mit den grundlegenden Anforderungen...
