7
连接电缆,密封电缆穿线管
7.1 需要的部件

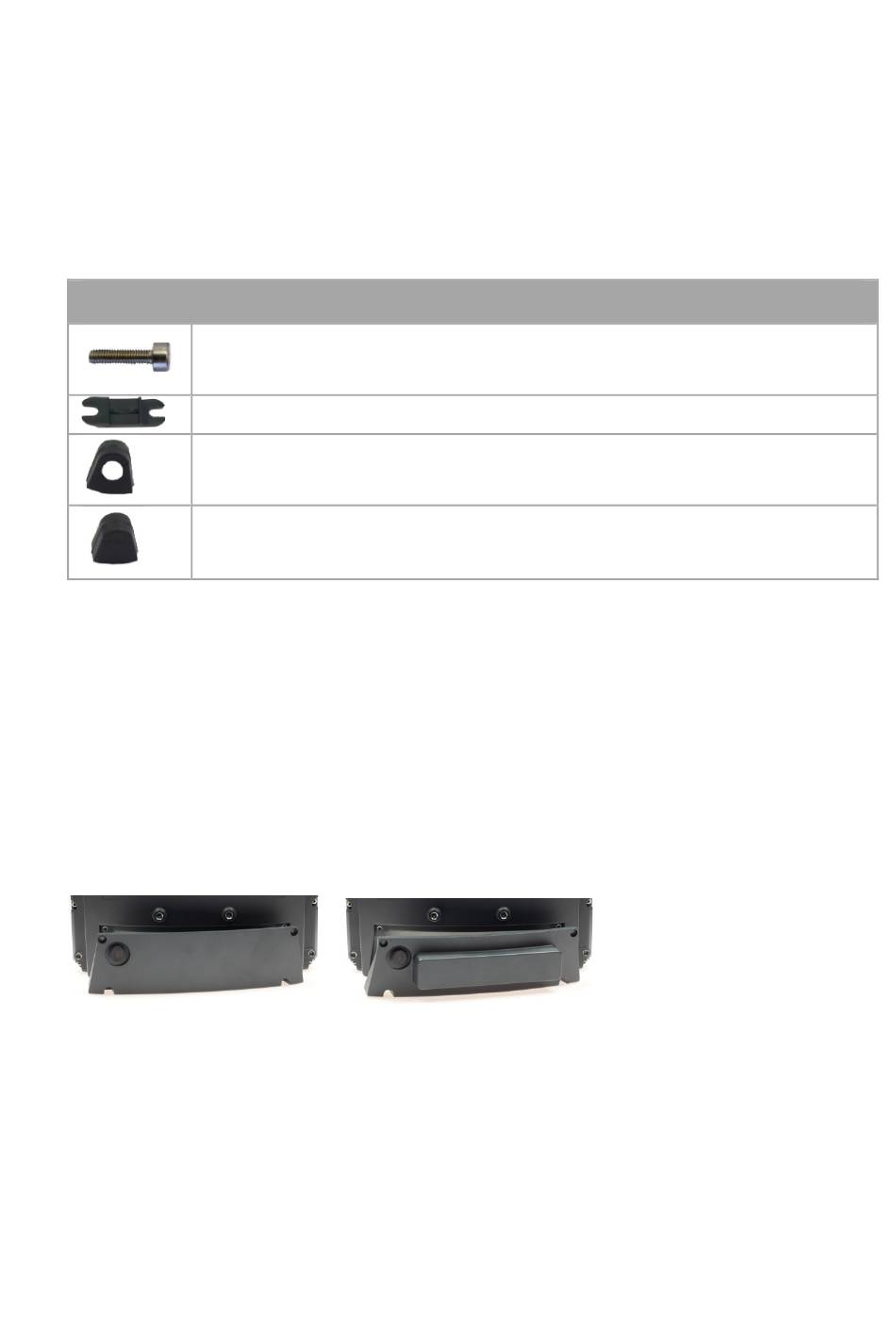

A)电缆密封套件
电缆密封套件的组成
10 个气缸盖螺钉 DIN 912 M3x12,用于将电缆固定到应力消除
轨上
7 个电缆夹,用于将电缆固定到应力消除轨上
10 个电缆索环(不同尺寸的开口);必须安装到所有电缆,然
后才可将电缆插入电缆穿线管。
6 个封头,用于密封设备上不需要的电缆穿线管
注: 交付范围内的一些螺钉和索环为更换零件。
B) 电缆盖
− 没有集成 UPS 电池组的电缆盖(见下图,左)
− 或者:带集成 UPS 电池组的电缆盖(见下图,右)
− 细轴螺钉,自锁紧在孔中(4x DIN 912 M4x12 螺纹长度 4mm)
C)电源线
− 带 Phoenix Contact 连接器的直流电源线
− 或者:带非加热装置角形连接器的交流电源线,配备电力网通/断开关
79
