7.2 Vorgehensweise
SCHRITT 1: Stromversorgungskabel anstecken
Stecken Sie das jeweilige Stromversorgungskabel (AC oder DC) an den passenden
Steckplatz des DLT-V83 an.

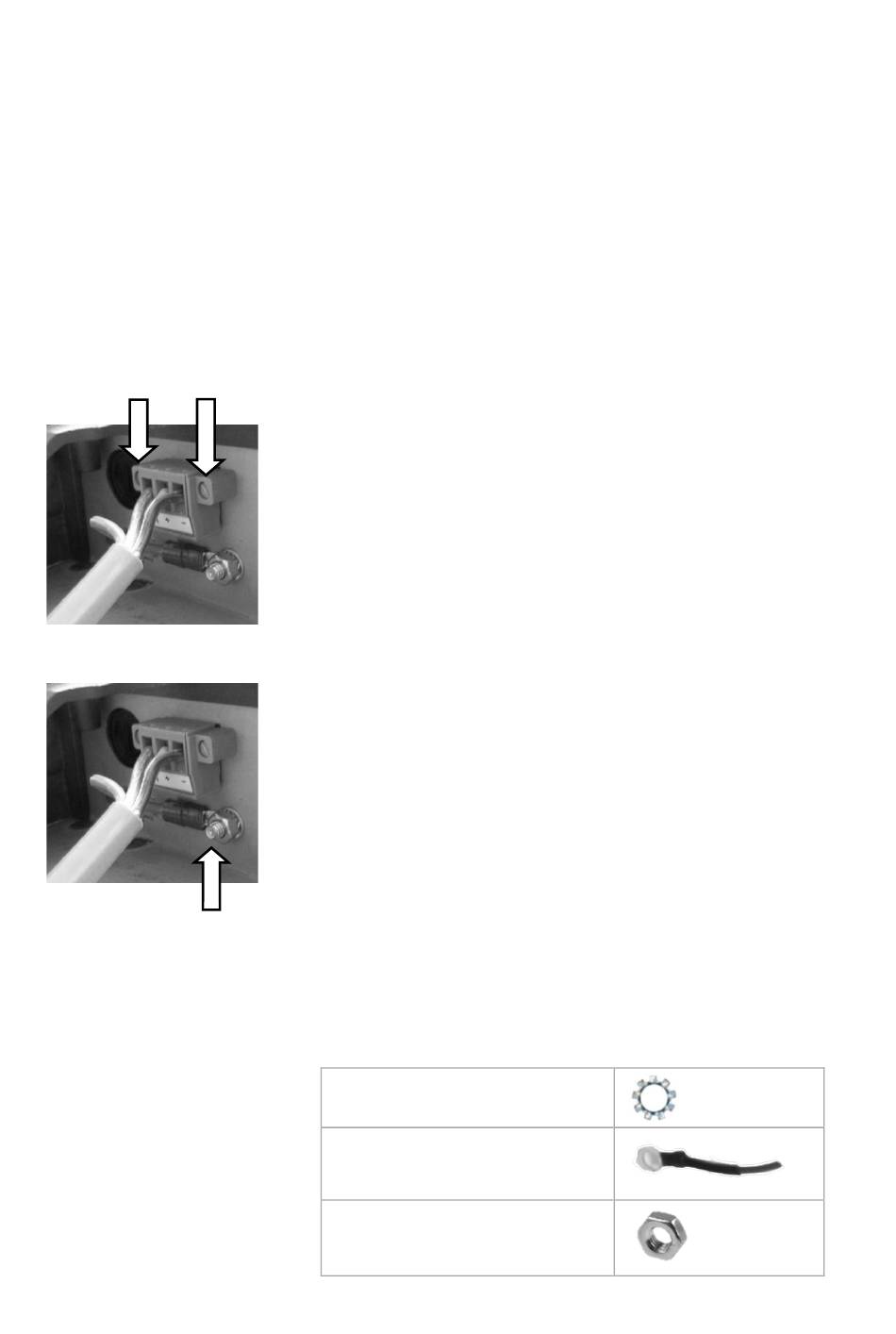

Nur für DC-Geräte: Stromversorgungskabel befestigen, einwandfreie elektrische
Verbindung sicherstellen
Befestigungsschrauben
Erdungsbolzen, daran
ab Werk befestigt:
− 1 x Zahnscheibe
D=8.5 d=4.2 t=0.5 ST Ni
− 1 x Mutter (W)
B=6 M4*0.7 H=2.5 ST Zn
52
− Das DC-Stromversorgungskabel an den
DC-Steckplatz anstecken.
− Die Befestigungsschrauben handfest anschrauben.
− Entfernen Sie die Mutter vom Erdungsbolzen.
Die Zahnscheibe bleibt am Erdungsbolzen.
− Stecken Sie die Ringzunge des
Stromversorgungskabels auf den Erdungsbolzen, die
flache Seite der Ringzunge zeigt zum DLT-V83
Steckerblech.
− Stecken Sie zuletzt die Mutter an und schrauben Sie
sie fest.
Wichtig für eine einwandfreie elektrische Verbindung ist
die richtige Reihenfolge der Komponenten am
Erdungsbolzen (von innen nach außen):
Zahnscheibe (innen)
Ringzunge des Strom-
versorgungskabels (mitte)
Mutter (außen)
