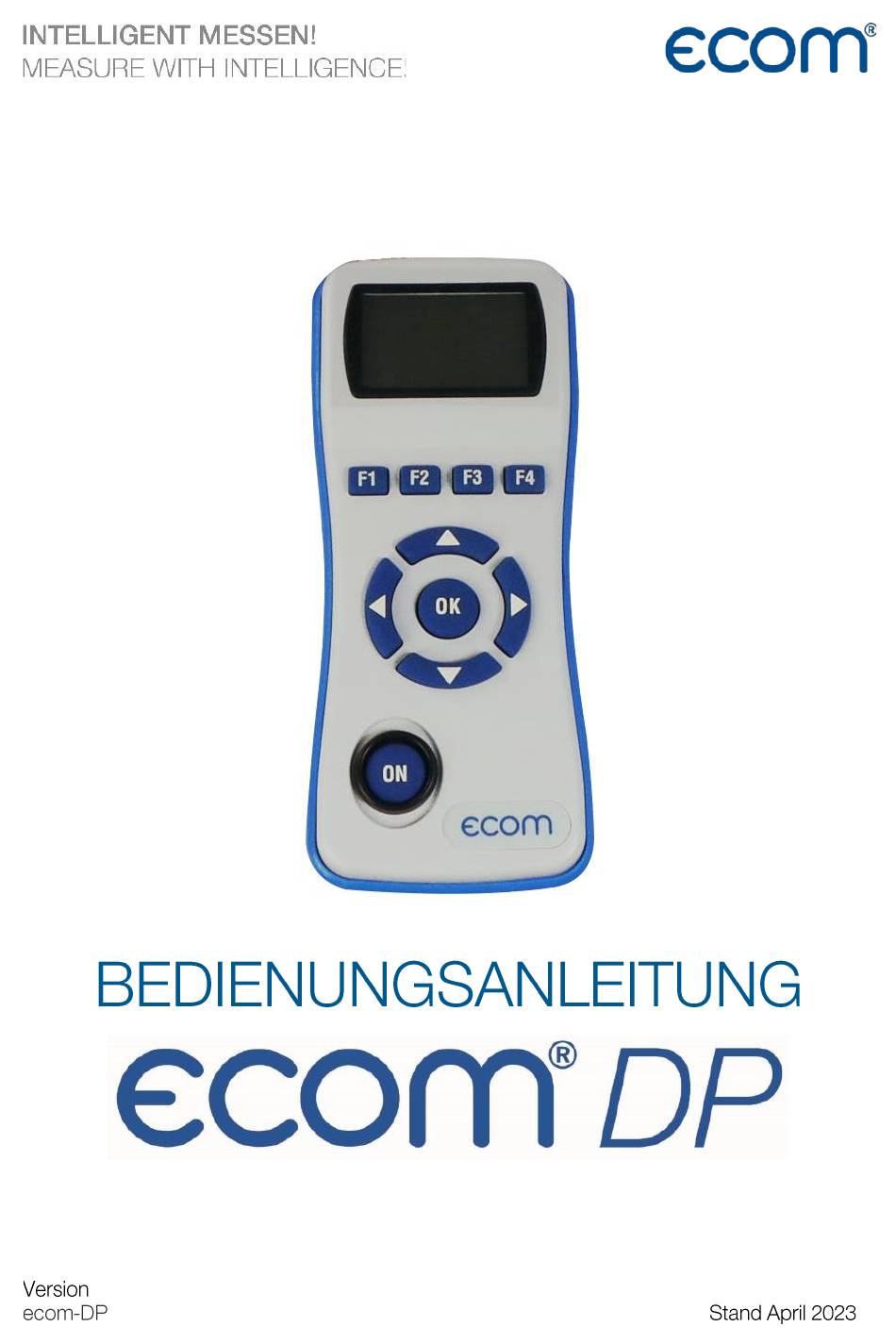

- Seite 1 Deutsch...
-
Seite 2: Inhaltsverzeichnis
6.7. Auto AUS ....................18 6.8. Kontrast ..................... 18 6.9. Licht ......................18 6.10. Sprache ....................18 7. Fühler Setup ..................... 19 8. Serviceinfo ansehen ..................19 9. Datenlogger-Programm „ecom DP Logger“ ............20 10. Technische Daten ecom-DP ................21 11. Wartungshinweis ..................... 22... -
Seite 3: Aufbau Ecom-Dp
1. Aufbau ecom-DP IR-Schnittstelle (für Infrarot-Drucker) Anschlüsse Anschlüsse (Option) Pmax = 1500 hPa Pmax = 1500 hPa oder Pmax = 70 hPa Grafik-Display Funktionstasten (aktuelle Funktion wird im Display an- gezeigt) Cursortasten Anschluss Ladegerät ON-Taste OK-Taste... -
Seite 4: Erstinbetriebnahme
2. Erstinbetriebnahme 2.1. Stromversorgung Das ecom-DP kann durch 3 Batterien oder 3 Akkus ver- sorgt werden. Folgende Typen sind für den Betrieb des Gerätes zugelassen: -Batterie 1,5 V AA (Mignon) -Akku 1,2 V AA NiCd (Nickel-Cadmium) -Akku 1,2 V AA NiMh (Metallhydrid) Bitte stellen Sie bei Verwendung des Ladenetzteils (Op- tion) zur Akkuladung die Funktion „Akkuladung“... -
Seite 5: Numerische Anzeige
Bevor das ecom-DP zum ersten Mal genutzt werden kann, muss somit die interne Uhr eingestellt werden. Schalten Sie das ecom-DP durch Betätigen der <ON>- Taste ein. Das Gerät zeigt die folgende Meldung an: Uhr stellen RAM löschen Weiter mit OK! Nach zweimaliger Betätigung der <OK>-Taste wird die... -
Seite 6: Drucksensoren Auf 0 Setzen
3.1. Drucksensoren auf 0 setzen Wird das Gerät mit den Magnethaltern an einer Metallfläche ange- bracht, kann es zu einer Nullpunktverschiebung kommen. Bitte setzen Sie den Nullpunkt vor der Messung neu. Da die Differenzdrucksensoren aufgrund ihrer Empfind- lichkeit im Nullpunkt driften können (auch durch Anbrin- gen an Metallflächen durch Magnethalter), besteht die Möglichkeit, den Nullpunkt neu zu setzen. -
Seite 7: Min. / Max. Messwerte
-0.1 0.1 (hPa) Übertragung nicht in jedem Fall gegeben ist. Der Aus- ----------------------------------- druck kann mit den Infrarotdruckern ecom-P und HP ecom GmbH 82240B erfolgen. Bitte stellen Sie den von Ihnen benutz- Am Grossen Teich 2 ten Drucker, wie unter 8.3 beschrieben, ein. -
Seite 8: Prüfprogramme
4. Prüfprogramme 1. Verwenden Sie zur Prüfung Luft oder ein inertes Gas! 2. Beachten Sie die „Technischen Regeln für Gasinstallationen“! Nach Auswahl des Programm-Menüs <F3> (PROC) ste- hen die vorprogrammierten Messroutinen „Druckprü- fung“, „Belastungsprüfung“, „Dichtheitsprüfung“ und „Ge- brauchsfähigkeitsprüfung“ zur Verfügung. Weiterhin kön- nen im Menü... -
Seite 9: Druckprüfung
<OK>-Taste bestätigt werden. 4.2. Druckprüfung Die Druckprüfung bis 1500 hPa ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (nur im Lieferumfang ecom-DPK enthalten). 2. Schließen Sie die Komponenten wie beschrieben (An- leitung ecom-DPK) an. -
Seite 10: Belastungsprüfung
4.3. Belastungsprüfung Die Belastungsprüfung nach DVGW – TRGI Arbeitsblatt G 600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (nur im Lieferumfang ecom-DPK enthalten). -
Seite 11: Dichtheitsprüfung
4.4. Dichtheitsprüfung Die Dichtheitsprüfung nach DVGW – TRGI Arbeitsblatt G 600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (nur im Lieferumfang ecom-DPK enthalten). -
Seite 12: Gebrauchsfähigkeitsprüfung
4.5. Gebrauchsfähigkeitsprüfung Die Gebrauchsfähigkeitsprüfung nach DVGW – TRGI Arbeitsblatt G 624 bei Lei- tungen ist als Messroutine im ecom-DP hinterlegt. Die Berechnung der Leckrate erfolgt automatisch nach folgender Gleichung und entspricht damit der Vorgehens- weise des DVGW-TRGI Arbeitsblattes G 624:... - Seite 13 Das Leitungsvolumen wird aus Durchmesser und Länge für Gewinderohre nach DIN 2440 (mittel- schwer) vom ecom-DP abschnittsweise berechnet (<F3> (CLR) löscht die Berechnungen): - <F2> (CAL) betätigen. - Mit den Cursortasten <hoch/runter> Leitungsdurch- messer wählen (1/2“ bis 4“) und mit <OK> bestätigen.
- Seite 14 Display, das mit <F2> (Print) zum IR-Drucker (Option) gesendet werden kann. 13. Wird das Menü „Gebrauchsfähigkeit/Leckrate“ noch- mals ausgewählt, kann das Ergebnis (solange das ecom-DP eingeschaltet bleibt) mit <F1> aufgerufen oder eine neue Messung mit der <OK>-Taste gestartet wer- den.
-
Seite 15: Uhr Stellen
5. Uhr stellen Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt „Uhr stellen“. Aktivieren Sie den Menü- punkt durch die <OK>-Taste. Datum und Uhrzeit lassen sich nun wie folgt einstellen: 1. Mit den Cursortasten <rechts/links> die zu ändernde Position wählen (betreffendes Feld blinkt). 2. -
Seite 16: Druck Auto -> 0 Bei Start
HP 82240B die Einstellung „NEIN“. Eine Änderung muss mit der <OK>-Taste bestätigt werden. 6.4. Akkuladung Das ecom-DP kann mit Akkus und Ladenetzteils (Op- tion) betrieben werden. Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt „Akkuladung“. Akti- vieren Sie den Menüpunkt durch die <OK>-Taste. Mit den Cursortasten <rechts/links>... -
Seite 17: Druckeinheit
Bei den Dämpfungsstufen 3 - 7 kann man zusätzlich die Progression der Dämpfung wählen. Hierbei bedeutet: Nicht progressiv: bei großen Druckänderungen reagiert die Anzeige nicht schneller als bei kleinen Druckänderungen. Wenig progressiv: bei großen Druckänderungen reagiert die Anzeige etwas schneller als bei kleinen Druckänderungen. Stark progressiv: bei großen Druckänderungen reagiert die Anzeige viel schneller als bei kleinen Druckänderungen. -
Seite 18: Auto Aus
6.7. Auto AUS Das ecom-DP kann sich selbstständig nach 270 sek. ab- schalten, um Strom zu sparen. Blättern Sie mit den Cur- sortasten <hoch/runter> bis zum Menüpunkt <Auto AUS>. Aktivieren Sie den Menüpunkt durch die <OK>- Taste. Mit den Cursortasten <rechts/links> lässt sich die Einstellung (JA oder NEIN) ändern. -
Seite 19: Fühler Setup
<OK>-Taste gespeichert werden. 8. Serviceinfo ansehen Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt „Service“. Nach Betätigen der -Taste wird ein Infofenster eingeblendet, in dem Anschrift und Telefonnummer der zuständigen Servicestelle, sowie die Geräteversion (z.B. ECOM DP V3.1) angezeigt werden. -
Seite 20: Datenlogger-Programm „Ecom Dp Logger
9. Datenlogger-Programm „ecom DP Logger“ Der Messwerteverlauf des Drucks lässt sich mit Hilfe des Datenlogger-Programms „ecom DP Logger“ aufzeichnen. Das Programm kann kostenlos aus dem Down- load-Bereich der ecom Homepage www.ecom.de heruntergeladen werden. Zur Übertragung der Daten wird ein USB-Kabel (Art.-Nr.: 55818) mit dazugehörigem Treiber benötigt (kostenloser Download von www.ecom.de). -
Seite 21: Technische Daten Ecom-Dp
10. Technische Daten ecom-DP Stromversorgung: -Batterie: 3 x 1,5 V AA (Mignon) -oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) -oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) -internes Ladegerät -Anschluss über 1,3 mm Hohlstecker -Ladestrom ca. 500 mA Stromverbrauch: -mit Licht ca. -
Seite 22: Wartungshinweis
Überprüfung durch einen autorisierten ecom-Partner. Bei starker Bean- spruchung (z. B. dauerhaft mehrere Stunden Messung pro Tag, raue Umgebungs- bedingungen usw.) sollten kürzere Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.ecom.de. - Seite 24 GmbH Am Großen Teich 2 D-58640 Iserlohn Info@ecom.de www.ecom.de Telefon:+49 2371 945-5 Fax: +49 2371 40305...
