7 Installation

Für den Fachhandwerker
7 Installation
7.1

Lieferumfang

h Hinweis!
Prüfen Sie den Lieferumfang auf Vollständigkeit
und Unversehrtheit!
3

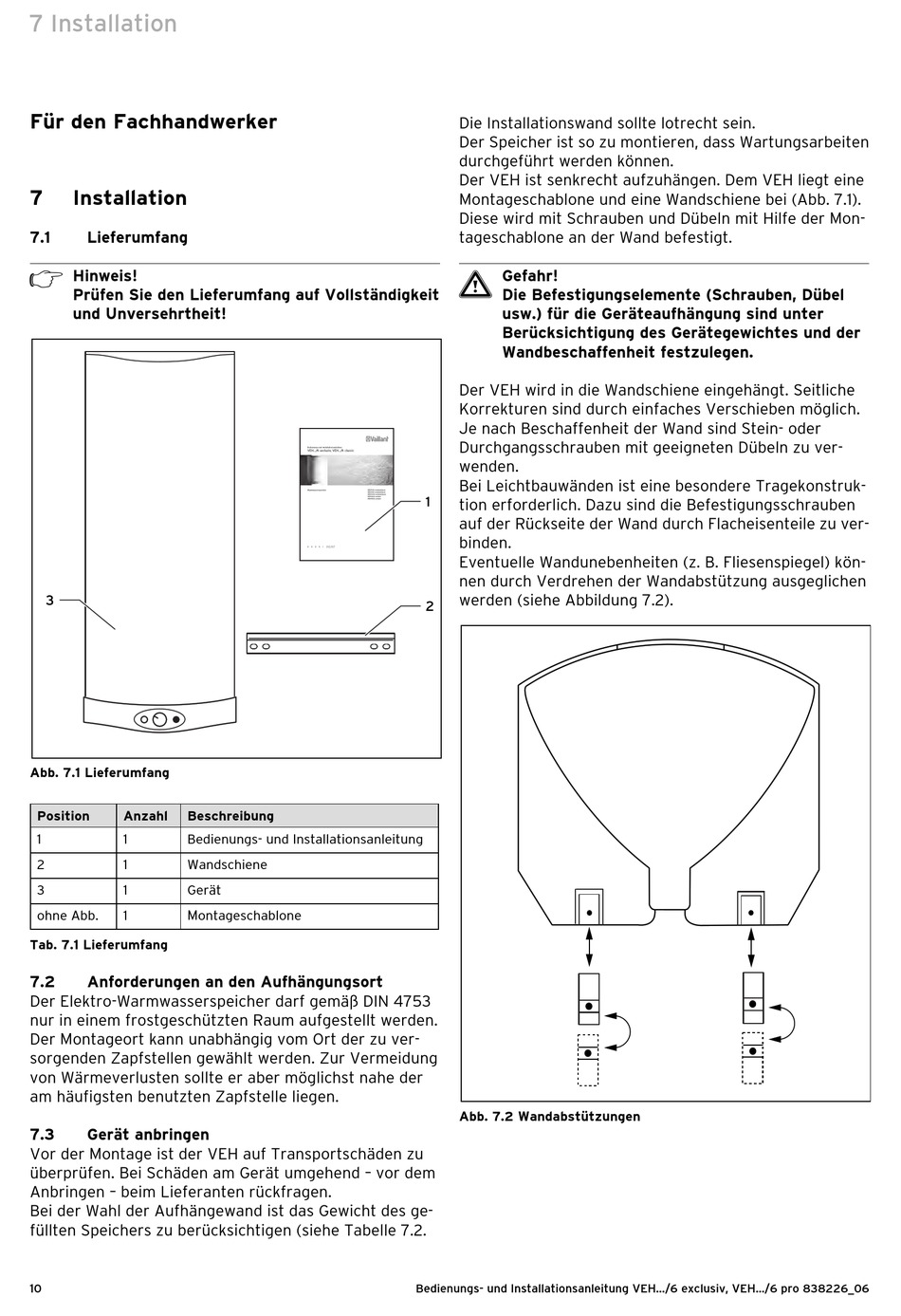

Abb. 7.1 Lieferumfang
Position Anzahl Beschreibung
1 1 Bedienungs- und Installationsanleitung
2 1 Wandschiene
3 1 Gerät
ohne Abb. 1 Montageschablone
Tab. 7.1 Lieferumfang
7.2 Anforderungen an den Aufhängungsort
Der Elektro-Warmwasserspeicher darf gemäß DIN 4753
nur in einem frostgeschützten Raum aufgestellt werden.
Der Montageort kann unabhängig vom Ort der zu ver-
sorgenden Zapfstellen gewählt werden. Zur Vermeidung
von Wärmeverlusten sollte er aber möglichst nahe der
am häufigsten benutzten Zapfstelle liegen.
7.3 Gerät anbringen
Vor der Montage ist der VEH auf Transportschäden zu
überprüfen. Bei Schäden am Gerät umgehend – vor dem
Anbringen – beim Lieferanten rückfragen.
Bei der Wahl der Aufhängewand ist das Gewicht des ge-
füllten Speichers zu berücksichtigen (siehe Tabelle 7.2.
10
Die Installationswand sollte lotrecht sein.
Der Speicher ist so zu montieren, dass Wartungsarbeiten
durchgeführt werden können.
Der VEH ist senkrecht aufzuhängen. Dem VEH liegt eine
Montageschablone und eine Wandschiene bei (Abb. 7.1).
Diese wird mit Schrauben und Dübeln mit Hilfe der Mon-
tageschablone an der Wand befestigt.
a Gefahr!
Die Befestigungselemente (Schrauben, Dübel
usw.) für die Geräteaufhängung sind unter
Berücksichtigung des Gerätegewichtes und der
Wandbeschaffenheit festzulegen.
Der VEH wird in die Wandschiene eingehängt. Seitliche
Korrekturen sind durch einfaches Verschieben möglich.
Je nach Beschaffenheit der Wand sind Stein- oder
Durchgangsschrauben mit geeigneten Dübeln zu ver-
wenden.
Bei Leichtbauwänden ist eine besondere Tragekonstruk-
1
tion erforderlich. Dazu sind die Befestigungsschrauben
auf der Rückseite der Wand durch Flacheisenteile zu ver-
binden.
Eventuelle Wandunebenheiten (z. B. Fliesenspiegel) kön-
nen durch Verdrehen der Wandabstützung ausgeglichen
werden (siehe Abbildung 7.2).
2
Abb. 7.2 Wandabstützungen
