8 Elektroinstallation

8 Elektroinstallation
Die Vorschriften des VDE, der örtlichen EVU sowie die
Angaben auf dem Typenschild sind zu beachten.
Die Geräte müssen über einen festen Netzanschluss in-
stalliert werden.
Der Anschluss muss bauseits über eine Trennvor rich tung
mit mindestens 3-mm-Kontaktöffnung (z. B. durch Siche-
rungen) allpolig abschaltbar sein.
Achtung!
a
Zuleitung zum VEH spannungsfrei schalten.
8.1 Netzanschlusskabel anschließen
8

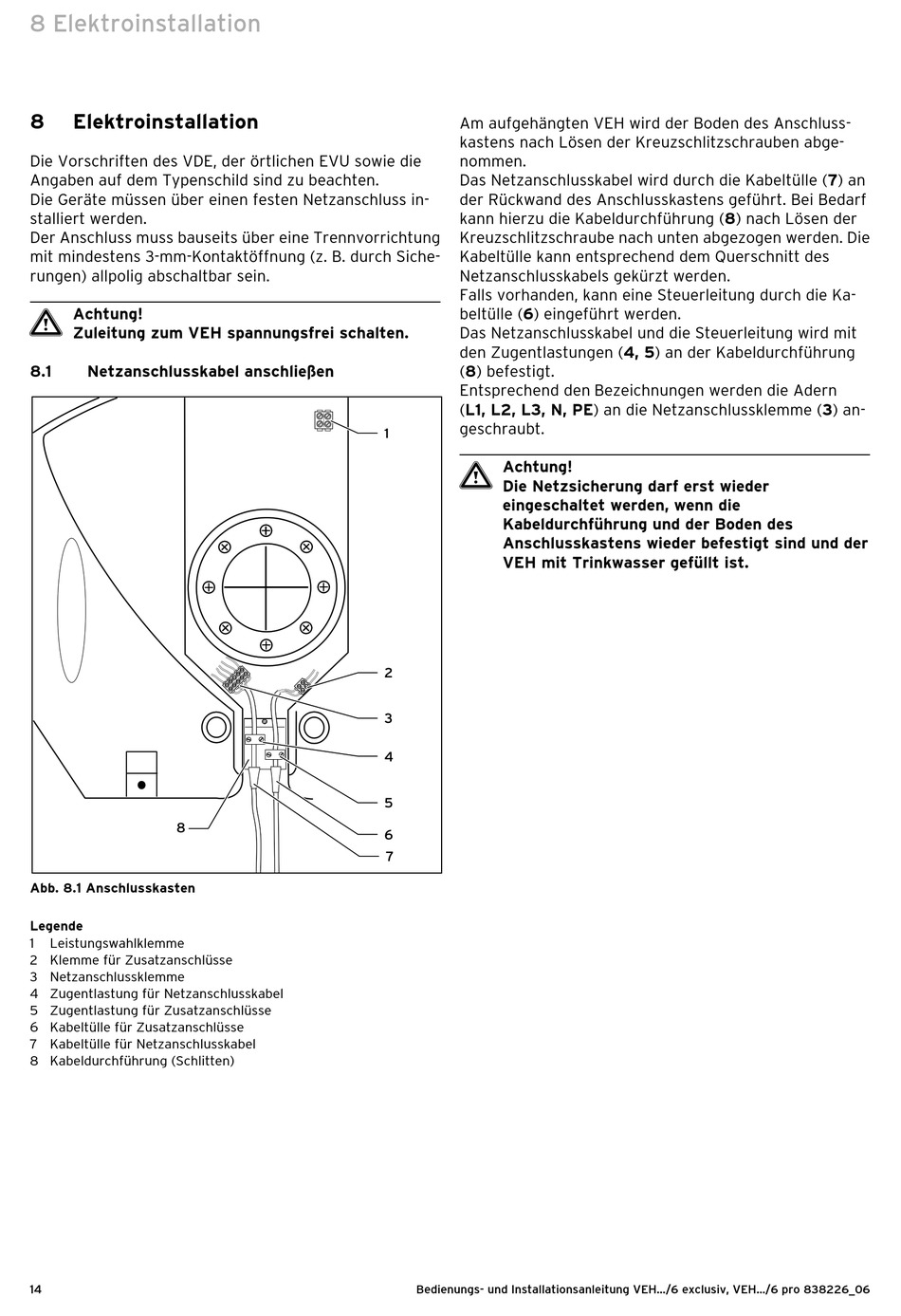

Abb. 8.1 Anschlusskasten
Legende
1 Leistungswahlklemme
2 Klemme für Zusatzanschlüsse
3 Netzanschlussklemme
4 Zugentlastung für Netzanschlusskabel
5 Zugentlastung für Zusatzanschlüsse
6 Kabeltülle für Zusatzanschlüsse
7 Kabeltülle für Netzanschlusskabel
8 Kabeldurchführung (Schlitten)
14
Am aufgehängten VEH wird der Bo den des Anschluss-
kastens nach Lösen der Kreuzschlitzschrau ben abge-
nommen.
Das Netzanschluss kabel wird durch die Kabel tülle (7) an
der Rück wand des Anschluss kastens geführt. Bei Bedarf
kann hierzu die Kabeldurch führung (8) nach Lösen der
Kreuzschlitzschraube nach unten abgezogen werden. Die
Kabeltülle kann entsprechend dem Querschnitt des
Netzanschluss kabels gekürzt werden.
Falls vorhanden, kann eine Steuerleitung durch die Ka-
beltülle (6) eingeführt werden.
Das Netzanschlusskabel und die Steuerleitung wird mit
den Zugentlastungen (4, 5) an der Kabeldurchführung
(8) befestigt.
Entsprechend den Bezeichnungen werden die Adern
(L1, L2, L3, N, PE) an die Netzanschlussklemme (3) an-
geschraubt.
1
a Achtung!
Die Netzsicherung darf erst wieder
eingeschaltet werden, wenn die
Kabeldurchführung und der Boden des
Anschlusskastens wieder befestigt sind und der
VEH mit Trinkwasser gefüllt ist.
2
3
4
5
6
7
