7.6.1

Warmwasser-Zirkulationsleitung

Wird vom Kunden gewünscht, dass nach Öffnen eines
Warmwasserzapfventils sofort Warmwasser ausläuft,
empfiehlt sich der Anschluss einer Warmwasser- Zirkula-
tionsleitung mit isolierten Rohren.
Kaltwasser
a b c d e f
I
h
II

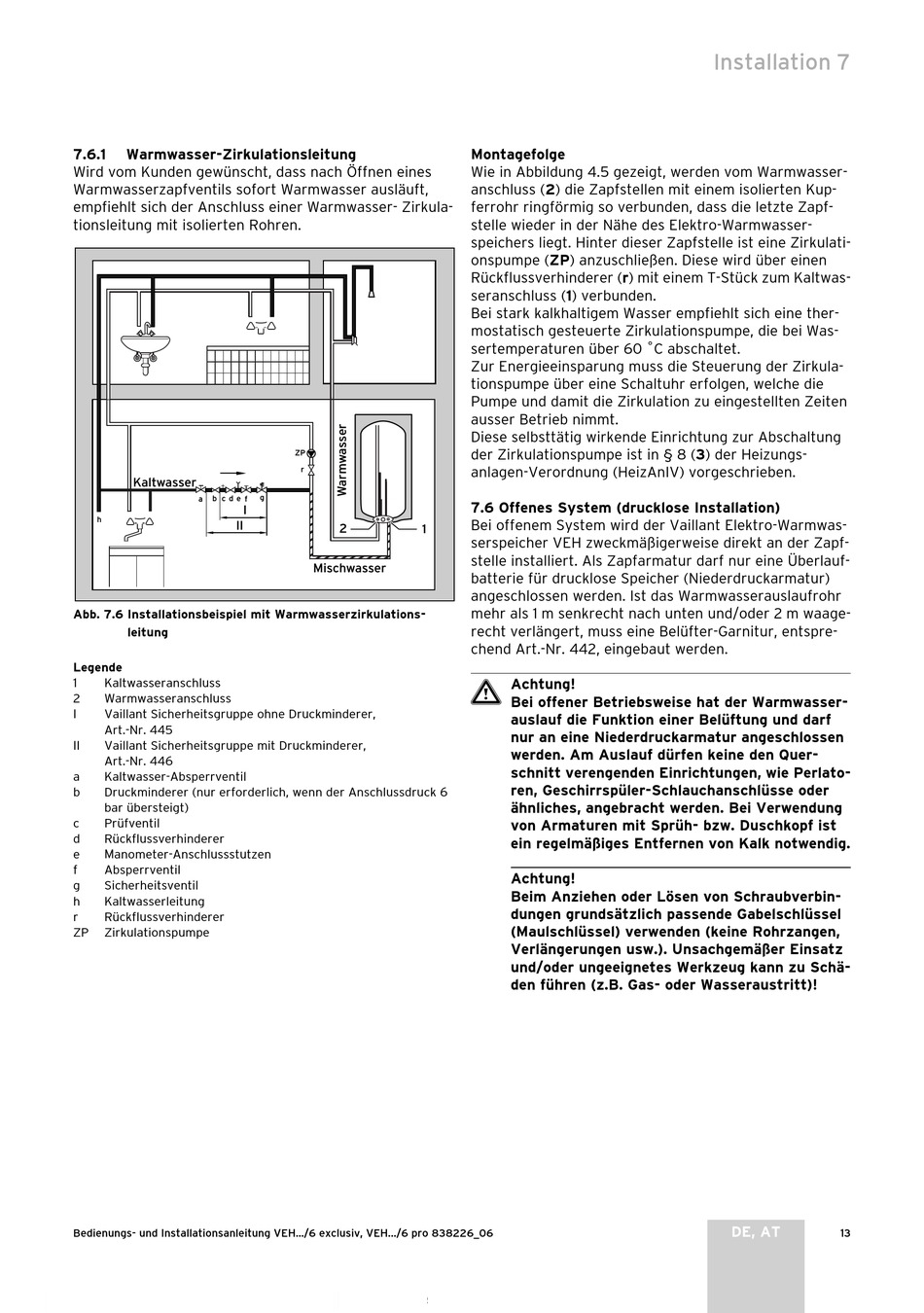

Abb. 7.6 Installationsbeispiel mit Warmwasser zirkulations-
leitung
Legende
1 Kaltwasseranschluss
2 Warmwasseranschluss
I Vaillant Sicherheitsgruppe ohne Druckminderer,
Art.-Nr. 445
II Vaillant Sicherheitsgruppe mit Druckminderer,
Art.-Nr. 446
a Kaltwasser-Absperrventil
b Druckminderer (nur erforderlich, wenn der Anschlussdruck 6
bar übersteigt)
c Prüfventil
d Rückflussverhinderer
e Manometer-Anschlussstutzen
f Absperrventil
g Sicherheitsventil
h Kaltwasserleitung
r Rückflussverhinderer
ZP Zirkulationspumpe
Bedienungs- und Installationsanleitung VEH.../6 exclusiv, VEH.../6 pro 838226_06
ZP
r
g
2 1
Mischwasser
Montagefolge
Wie in Abbildung 4.5 gezeigt, werden vom Warmwasser-
anschluss (2) die Zapfstellen mit einem isolierten Kup-
ferrohr ringförmig so verbunden, dass die letzte Zapf-
stelle wieder in der Nähe des Elektro-Warmwasser-
speichers liegt. Hinter dieser Zapf stelle ist eine Zirkulati-
onspumpe (ZP) anzuschließen. Diese wird über einen
Rückflussverhinderer (r) mit einem T-Stück zum Kaltwas-
seranschluss (1) verbunden.
Bei stark kalkhaltigem Wasser empfiehlt sich eine ther-
mostatisch gesteuerte Zirkulationspumpe, die bei Was-
sertemperaturen über 60 ˚C abschaltet.
Zur Energieeinsparung muss die Steuerung der Zirkula-
tionspumpe über eine Schaltuhr erfolgen, welche die
Pumpe und damit die Zirkulation zu eingestellten Zeiten
ausser Betrieb nimmt.
Diese selbsttätig wirkende Einrichtung zur Abschaltung
der Zirkulations pumpe ist in § 8 (3) der Heizungs-
anlagen-Verordnung (HeizAnIV) vorgeschrieben.

7.6 Offenes System (drucklose Installation)

Bei offenem System wird der Vaillant Elektro-Warm was-
ser speicher VEH zweckmäßigerweise direkt an der Zapf-
stelle installiert. Als Zapfarmatur darf nur eine Überlauf-
batterie für drucklose Speicher (Niederdruckarmatur)
angeschlossen werden. Ist das Warmwasser auslaufrohr
mehr als 1 m senkrecht nach unten und/oder 2 m waage-
recht verlängert, muss eine Belüfter-Garnitur, entspre-
chend Art.-Nr. 442, eingebaut werden.
a Achtung!
Bei offener Betriebsweise hat der Warmwasser-
auslauf die Funktion einer Belüftung und darf
nur an eine Niederdruck armatur angeschlossen
werden. Am Auslauf dürfen keine den Quer-
schnitt verengenden Einrichtungen, wie Perlato-
ren, Geschirrspüler-Schlauch an schlüsse oder
ähnliches, angebracht werden. Bei Verwendung
von Armaturen mit Sprüh- bzw. Dusch kopf ist
ein regel mäßiges Entfernen von Kalk notwendig.
Achtung!
Beim Anziehen oder Lösen von Schraubverbin-
dungen grundsätzlich passende Gabelschlüssel
(Maulschlüssel) verwenden (keine Rohrzangen,
Verlängerungen usw.). Unsachgemäßer Einsatz
und/oder ungeeignetes Werkzeug kann zu Schä-
den führen (z.B. Gas- oder Wasseraustritt)!
Installation 7
DE, AT
13
