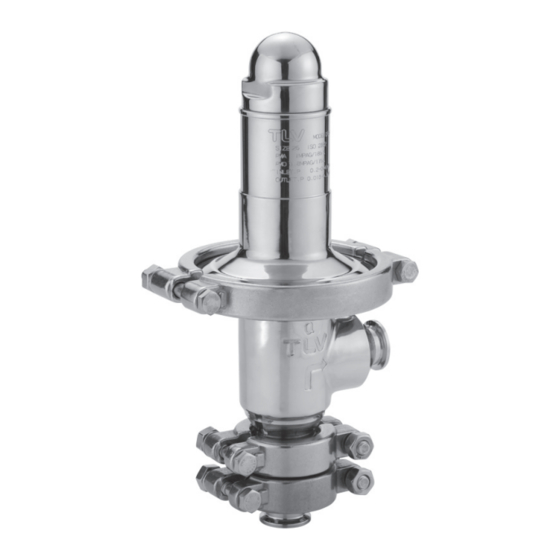

TLV DR8-3P Einbau- Und Betriebsanleitung
Direkt wirkendes druckminderventil für sterilprozesse
Vorschau ausblenden
Andere Handbücher für DR8-3P:
- Einbau- und betriebsanleitung (20 Seiten) ,
- Einbau und betriebsanleigung (25 Seiten)
Verwandte Anleitungen für TLV DR8-3P
Inhaltszusammenfassung für TLV DR8-3P

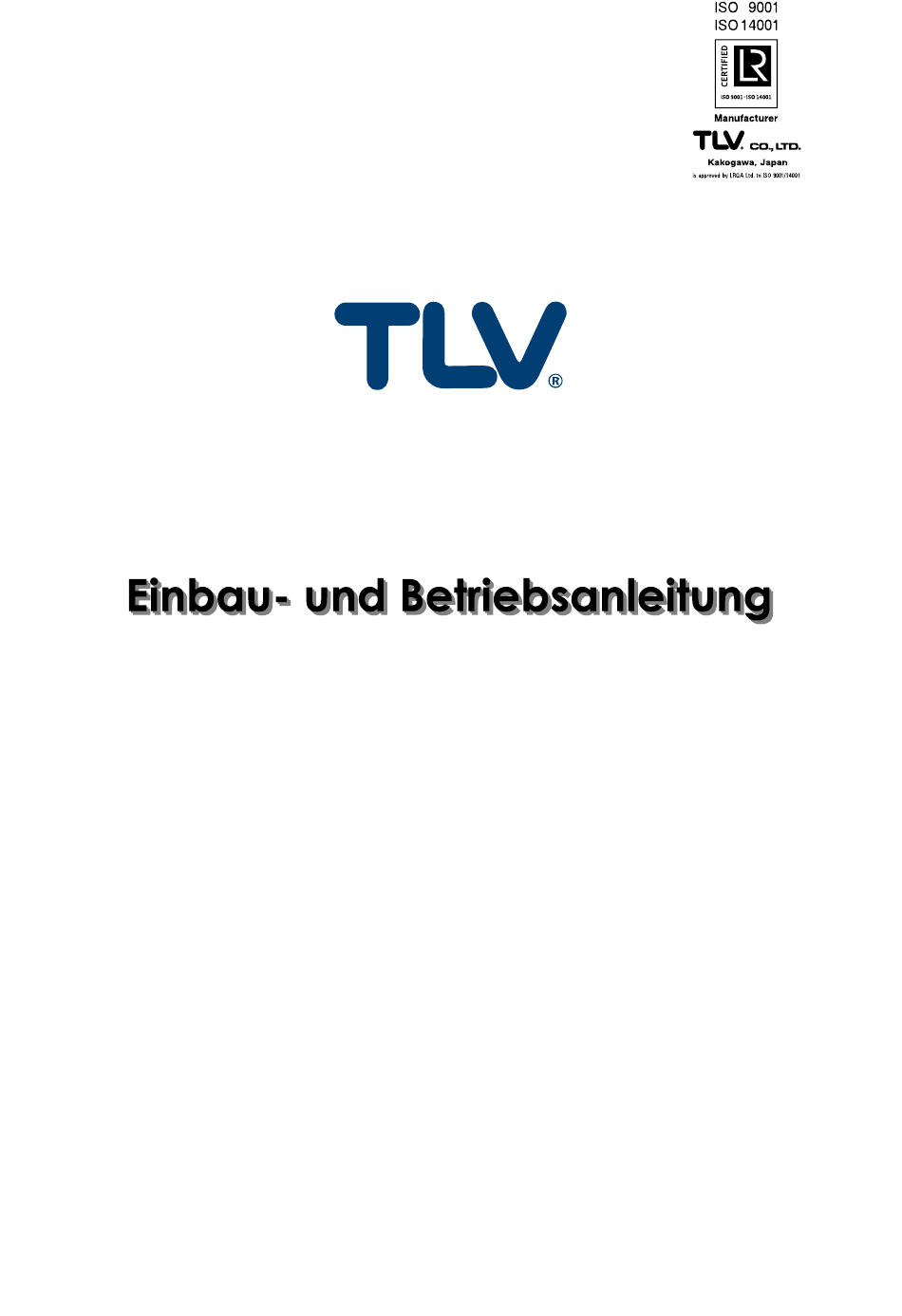

- Seite 1 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Juni 2020 Direkt wirkendes Druckminderventil für Sterilprozesse DR8-3P / DR8-3EP DR8-6P / DR8-6EP Copyright © 2020 by TLV CO., LTD. All rights reserved...
-
Seite 2: Inhaltsverzeichnis
DR8 kann leicht auseinandergebaut und gereinigt werden. Wenden Sie sich bitte an TLV für Optionen oder Sonderausführungen, die nicht in dieser Einbau- und Betriebsanleitung enthalten sind. Diese Anleitung kann nur für Installation, Betrieb, Wartung, sowie Ausbau und Zusammenbau der auf der Vorderseite angegebenen Typen benutzt werden. -
Seite 3: Sicherheitshinweise
Diese drei Warnzeichen sind wichtig für Ihre Sicherheit. Sie müssen unbedingt beachtet werden, um den sicheren Gebrauch des Produktes zu gewährleisten und Einbau, Wartung und Reparatur ohne Unfälle oder Schäden durchführen zu können. TLV haftet nicht für Unfälle oder Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise entstehen. Symbole Dieses Zeichen weist auf GEFAHR, WARNUNG, VORSICHT hin. -
Seite 4: Technische Daten
Zulässiger Betriebsbereich DR8-3P/DR8-3EP DR8-6P/DR8-6EP 2 – 4 bar ü 4 – 8 bar ü Vordruckbereich 0,18 – 3 bar ü 2,7 – 6 bar ü Einstellbarer Druckbereich Der Minderdruck darf 75% des Vordrucks nicht übersteigen 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... -
Seite 5: Ordnungsgemäßer Gebrauch Des Druckmindernventils Dr8
Sicherheitsventil vorgesehen werden. HINWEIS: Beim Einbau eines Sicherheitsventils ist darauf zu achten, dass es direkt vor dem Verbraucher eingebaut wird. Falls es zwischen DR8 und einem Regelventil liegt, könnte ein möglicher Druckanstieg zum Abblasen des Sicherheitsventils führen. 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... - Seite 6 Druckminder- Druckminder ventil zweites ventil Druckminderventil installiert wurde. kürzer als 30 d oder länger 30 d (Zweistufige Kondensa- Druckminderung) Kondensa- tableiter tableiter (Beispiel: bei DN 25, Länge 750 mm oder länger) 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020...
-
Seite 7: Aufbau
DN 15 bis 20: 2 Stück, DN 25: 1 Stück Anzahl der Bauteile: 2 Anzahl der Teile für Größen von DN 15 bis 20: 4 Stücke, DN 25: 2 Stücke Nur für Größen von DN 15 bis 20 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... -
Seite 8: Einbauhinweise
3. Leitungsabstützung Die Rohrleitung ist so abzustützen, dass DR8 Leitungs- spannungs- und vibrationsfrei eingebaut werden abstützung Leitungs- kann. abstützung 4. Serviceabstand Für Wartung, Reparatur und Inspektion ist genügend Platz vorzusehen. A: 260 mm B: 110 mm 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... - Seite 9 Minderdruck Einlass- ventil Mano- Auslass- meter ventil Auslass- Mano- Vordruck ventil meter Kondensatableiter Manometer Einlass- Kondensat- ventil ableiter Bypass-Ventil Sicherheitsventil Druck- minder- ventil Minderdruck Auslass- Mano- Vordruck meter ventil Manometer Kondensatableiter Einlass- ventil 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020...
- Seite 10 Zum Durchblasen zuerst das Einlassventil (A) schließen, dann das Auslassevntil (B) schließen, und anschließend das Bypass-Ventil (C) öffnen. Ventile nicht zu schnell öffnen! Bypass-Ventil Sicherheitsventil Auslass- ventil (B) Manometer Minderdruck Manometer Vordruck Einlassventil Kondensat- Kondensat- ableiter ableiter 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020...
-
Seite 11: Einstellung
7. Langsam das Auslassventil hinter dem DR8 vollständig öffnen. 8. Schließlich den Einstellstift festhalten und die Sicherungsmutter wieder festziehen. 9. Bei Außerbetriebnahme des Systems immer zuerst das Austrittsventil schließen, dann das Eintrittsventil. (Wird das Einlassventil zuerst geschlossen, kann u.U. das Sicherheitsventil aktiviert werden.) 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... -
Seite 12: Wartung
Bei Vibrationen oder Schlägen können in kurzer Zeit Risse oder Schutzfolie Materialermüdungen auftreten. Ventil, Gehäuse Bei Vibrationen oder Schmutzansammlung kann vorzeitige Abnutzung die Folge sein. Ventilführung, Bei Vibrationen oder Schlägen kann vorzeitige Abnutzung die Folge sein. (Gleitlager) 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... -
Seite 13: Ausbau
Leitung ausgebaut wird, das Gehäuse vollständig abkühlen lassen. Für die Inspektion das Druckminderventil DR8 aus der Leitung ausbauen und in einen Schraubstock spannen. Ausbau der Teile im Einstell-Bereich Zunächst die Kappe und die Sicherungsmutter lösen.Dann den Einstellstift vollständig lösen und den Gehäuse-Clamp abnehmen. 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... - Seite 14 Mit einem verstellbaren Schraubenschlüssel das Ventil an den Abflachungen In seinem oberen Bereich festhalten, und mit einem weiteren Schraubenschlüssel die Membranmutter lösen. Die Membranmutter abnehmen, anschließend das Abstands- stück, den Oberen Membranhalter und die Membran. 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020...
- Seite 15 Reduzierstück (nur DN 15 - 20) vom Gehäuse lösen. Das Reduzierstück und die Dichtung Einlass-Clamp entnehmen (nur DN 15 - 20). Die Ventilführung vom Gehäuse entnehmen. Vorsicht: Das Ventil löst sich bei Entnahme der Ventilführung. Ventil Dichtung Einlass-Clamp Ventilführung 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020...
- Seite 16 Membran, Schutzfolie, Ventil, Ventilführung, Halterungsdichtung, Gehäuse, Unterer Membranhalter, Reduzierstück (nur DN 15 – 20). HINWEIS: Vermeiden Sie den Einsatz von Lösungsmitteln, da sie die Alterung der Membran, der Schutzfolie und des Kunststoffanteils in Ventilführung und Halterungsdichtung beschleunigen. 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020...
- Seite 17 * Die Federhalterung und die Druckfederführung können nicht einzeln entfernt werden, da sie in der Druckfeder integriert sind. ** Das Gleitlager und der Spannring können nicht einzeln entfernt werden, da sie in die Ventilführung integriert sind, sondern müssen als Satz mit der Ventilführung ersetzt werden. 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020...
-
Seite 18: Zusammenbau
Bauteil [Nm] [mm] Membranmutter Mutter Gehäuse-Clamp, Mutter Einlass-Clamp HINWEIS: - Falls Zeichnungen oder andere spezielle Dokumente mit dem Produkt geliefert wurden, haben Angaben über Anzugsmomente in diesen Unterlagen Vorrang vor den hier gezeigten Anzugsmomenten hier. 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... -
Seite 19: Fehlersuche
Reduzierventil einsetzen* Hohe Flussrate prüfen, Druck Flussrateschwankungen erneut einstellen, Produktauswahl prüfen, ggf. geeigneteres Druckminder- ventil einsetzen* Der Einstellstift sitzt fest Einstellstift ersetzen * Für Typenwahl und Ersatz wenden Sie sich an TLV. 172-65613G-03 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 11 Jun 2020... - Seite 20 DR8 entfernt einbauen an DR8 installiert * Für Typenwahl und Ersatz wenden Sie sich an TLV. HINWEIS: Bauteile können mit Hilfe der Wartungs- bzw. Reparatursätze ausgetauscht werden (siehe Ersatzteilliste im Abschnitt „Aufbau“). Ersatzteile sind nicht einzeln, sondern nur in Ersatzteilsätzen lieferbar.
-
Seite 21: Garantie
1. Garantiezeit: Ein Jahr nach Lieferung. 2. Falls das Produkt innerhalb der Garantiezeit, aus Gründen die TLV CO., LTD. zu vertreten hat, nicht der Spezifikation entsprechend arbeitet, oder Fehler an Material oder Verarbeitung aufweist, wird es kostenlos ersetzt oder repariert. -
Seite 22: Kundendienst
Kundendienst Für Reparatur, Wartung sowie technische Beratung, wenden Sie sich bitte an Ihre TLV Vertretung, oder an eine der TLV Niederlassungen. In Europa: Tel: [49]-(0)7263-9150-0 Daimler-Benz-Straße 16-18, 74915 Waibstadt, Deutschland Fax: [49]-(0)7263-9150-50 Tel: [44]-(0)1242-227223 Star Lodge, Montpellier Drive, Cheltenham, Gloucestershire, GL50 1TY, G.B.
