Aufstellung

5.1 Außeneinheit
Der Abstand zwischen Innen- und Außeneinheit sollte so kurz
wie möglich sein. Bedingungen bezüglich Abstand und Erhö-
hung siehe Kap. 6.6 auf S. 16. Eine wandnahe Aufstellung mit
Dachüberstand verhindert, dass bei starkem Schneefall das An-
saugen der Luft behindert wird.
HINWEIS
HINWEIS
In schneereichen Gebieten ist die Höhe des Fundaments so zu
projektieren, dass eine freie Luftansaugung sichergestellt ist.
Die Außeneinheit ist grundsätzlich auf einer dauerhaft ebenen,
glatten und waagerechten Fläche aufzustellen. Dabei sollte der
Rahmen rundum dicht am Boden anliegen. Um das Eindringen
von Kleintieren in den Geräteinnenraum zu verhindern, ist ge-
gebenenfalla eine Abdichtung des Anschlussöffnung im Bo-
denblech erforderlich.
Die Außeneinheit ist für eine wandnahe, ebenerdige Aufstel-
lung sowie für eine Montage auf einem Podest oder Flachdach
etc. konzipiert. Die Außeneinheit ist grundsätzlich am Montage-
ort zu fixieren (Kap. 13.1 auf S. 26). Die Verantwortung für die
Aufstellung der Wärmepumpe liegt bei der anlageerrichtenden
Fachfirma. Hierbei sind die örtlichen Gegebenheiten wie Bau-
vorschriften, statische Belastung des Bauwerks, Windlasten
etc. zu berücksichtigen.

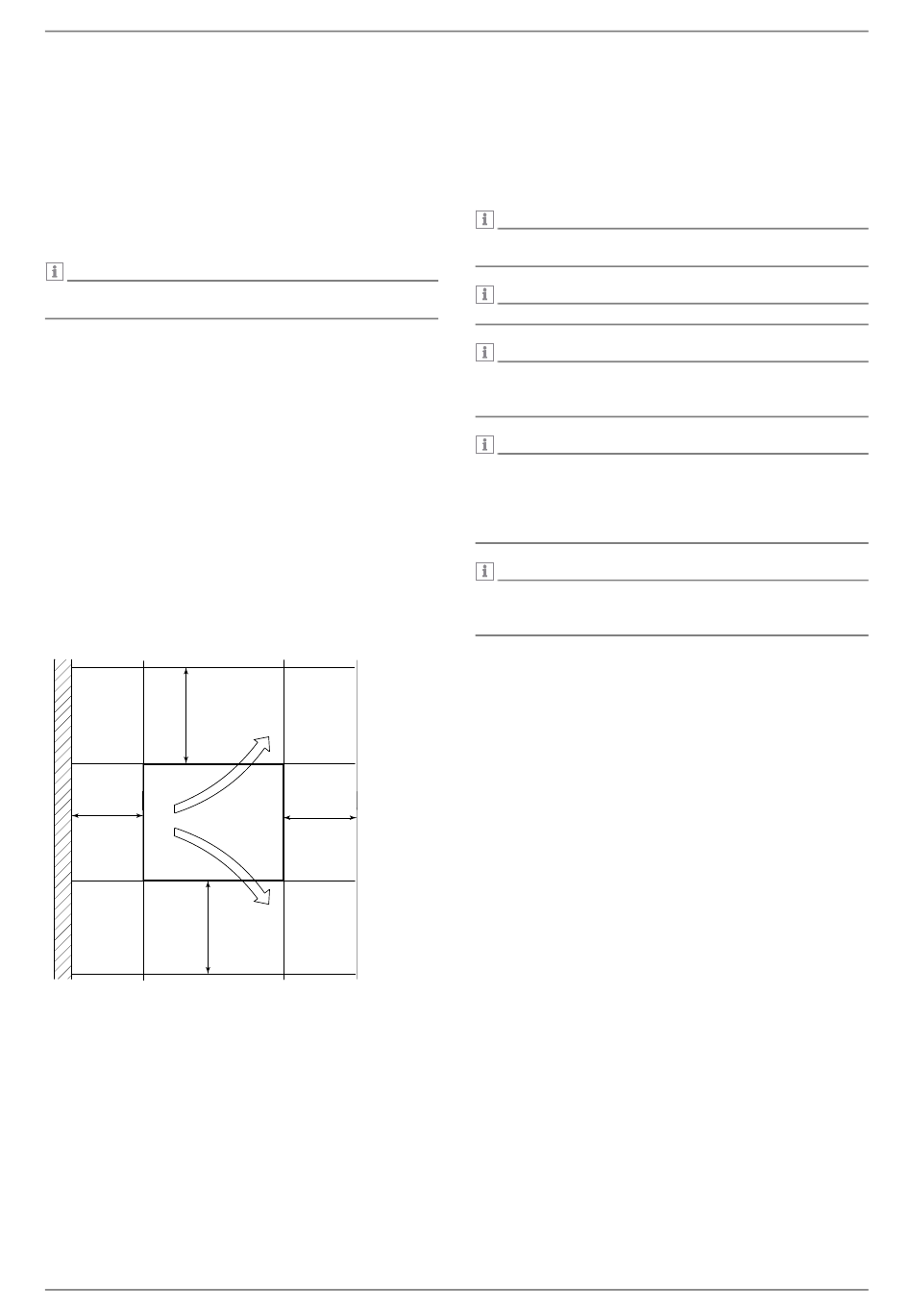

Wartungsarbeiten müssen problemlos durchgeführt werden
können. Dies ist gewährleistet, wenn nachfolgend dargestellter
Abstand eingehalten wird.
0,5 m
0,4 m
0,5 m
Die angegebenen Maße gelten nur für Einzelaufstellung.
www.gdts.one
Werden mehrere Außeneinheiten aufgestellt, so ist darauf zu
achten, dass die kalte ausgeblasene Luft nicht wieder an-
gesaugt wird. Dies ist in der Regel erfüllt, wenn die Außenein-
heiten einen seitlichen Abstand von 3 m aufweisen.
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder
zugestellt werden.
Länderspezifische Bauvorschriften sind zu beachten!
Bei wandnaher Aufstellung sind bauphysikalische Beeinflus-
sungen zu beachten. Im Ausblasfeld des Ventilators sollten
keine Fenster bzw. Türen vorhanden sein.
Bei wandnaher Aufstellung kann es durch die Luftströmung
im Ansaug- und Ausblasbereich zu verstärkter Schmutzabla-
gerung kommen. Die kältere Außenluft sollte so ausblasen,
dass sie bei angrenzenden beheizten Räumen die Wärmever-
luste nicht erhöht.
Eine Aufstellung in Mulden oder Innenhöfen ist nicht zulässig,
da sich die abgekühlte Luft am Boden sammelt und bei länge-
rem Betrieb wieder von der Wärmepumpe angesaugt wird.
1 m
