2.2 Spannungsversorgung anschließen
Die Versorgungsspannung (18 VDC ... 32 VDC) erfolgt über eine 4-polige Anschlussklemme. Die
Spannungsversorgung erfolgt am Steckverbinder mit flexiblen Drähten, die einen Querschnitt von 0,75 bis 1,5
mm² haben. Das Erdungskabel muss einen Querschnitt von 1,5 mm² haben.

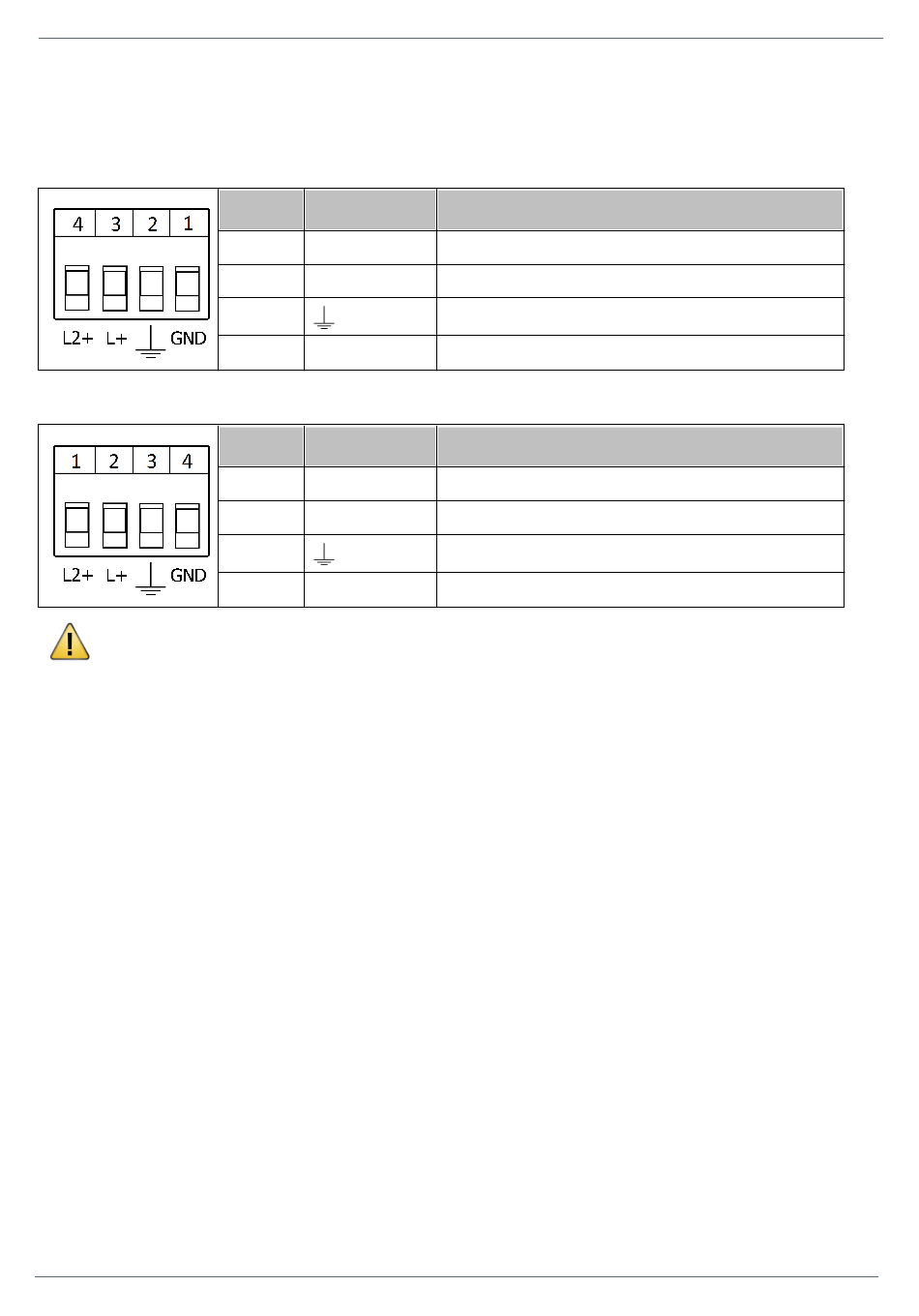

Schaltbild für Hardware, Version 1.01 und niedriger
Schaltbild für Hardware, Version 1.02 und höher
VORSICHT
Die Funktionserde (FE) des Geräts muss niederohmig mit der Schutzerde (PE) des Systems
verbunden werden.
4
Pol Signal
4 L2+
3 L+
2
1 GND
Pol Signal
1 L2+
2 L+
3
4 GND
Beschreibung
Redundante, positive Versorgungsspannung
Positive Versorgungsspannung
Funktionserde
Erdung
Beschreibung
Redundante, positive Versorgungsspannung
Positive Versorgungsspannung
Funktionserde
Erdung
