3.1.2

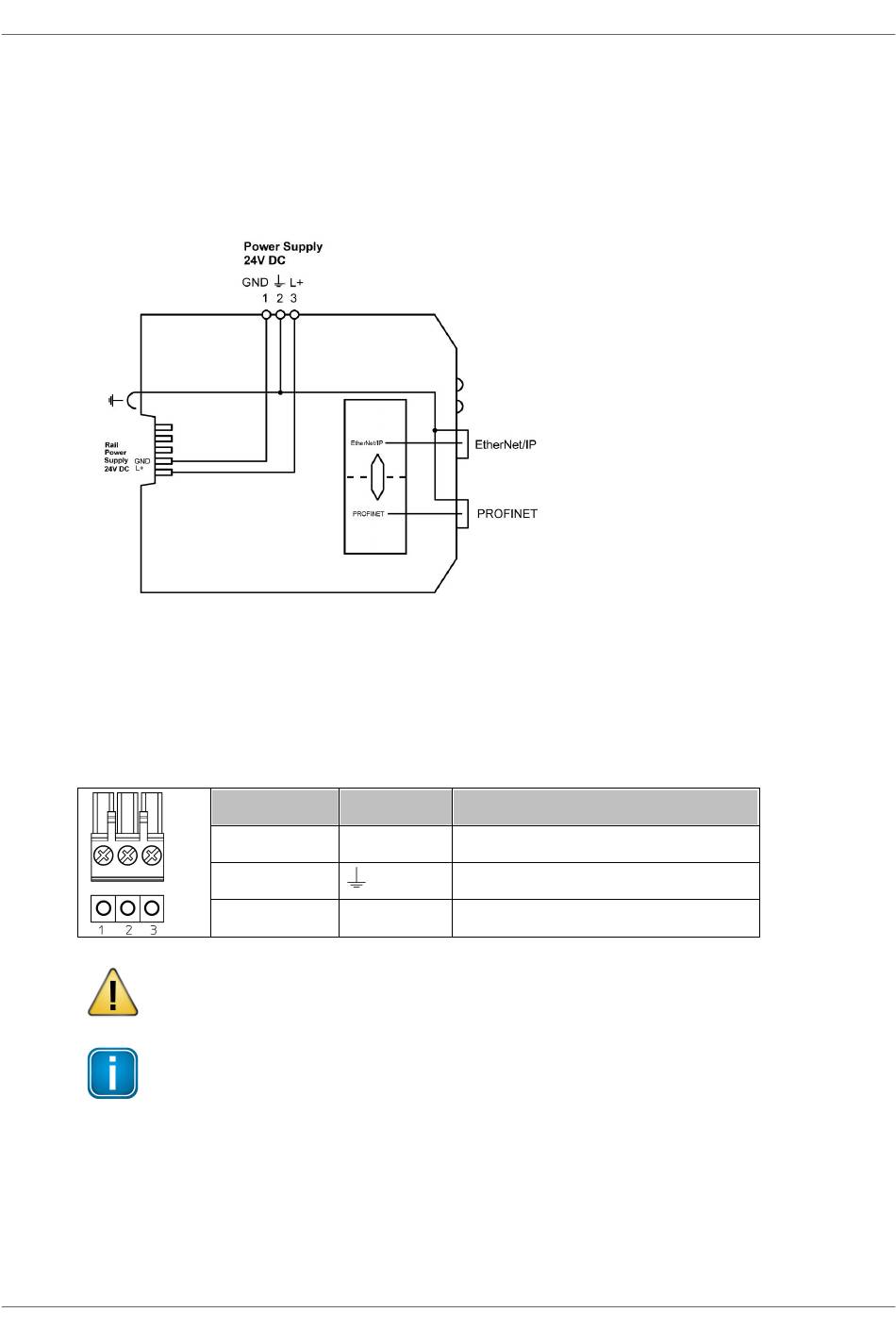

Anschlussdiagramm
Das epGate PN verfügt über zwei 10/100 Base-T Ethernet-Ports, von denen einer an ein EtherNet/IP-
Netzwerk und einer an ein PROFINET-Netzwerk angeschlossen ist. Beide RJ45-Ports entsprechen der
Spezifikation IEEE 802.3. Das folgende Diagramm zeigt das Seitenprofil des epGate PN mit seinen Ein- und
Ausgangsschnittstellen:
3.1.3
Spannungsversorgung anschließen
Schließen Sie das Gerät an die 24-Volt-Gleichstromversorgung an. Die Versorgungsspannung (18 VDC .... 32
VDC) erfolgt über eine 3-polige Anschlussklemme. Die Spannungsversorgung erfolgt am Steckverbinder mit
flexiblen Drähten, die einen Querschnitt von 0,75 bis 1,5 mm² haben. Das Erdungskabel muss einen
Querschnitt von 1,5 mm² haben.
VORSICHT
Die Funktionserde (FE) des Geräts muss niederohmig mit der Schutzerde (PE) des Systems
verbunden werden.
Hinweis
Wie die Anschlussdiagramme zeigen, kann die Spannungsversorgung alternativ auch durch
einen speziellen Hutschienenverbinder (rail power supply) erfolgen. Für weitere Information
dazu wenden Sie sich bitte an Softing Industrial Automation GmbH.
Version: DE-072018-1.01
Pol
Signal
1
GND
2
3
L+
Beschreibung
Erdung
Funktionserde
Positive Versorgungsspannung
Chapter 3 - Installation
11
