3.1.3 Spannungsversorgung anschließen
Schließen Sie das Gerät an die 24-Volt-Gleichstromversorgung an.

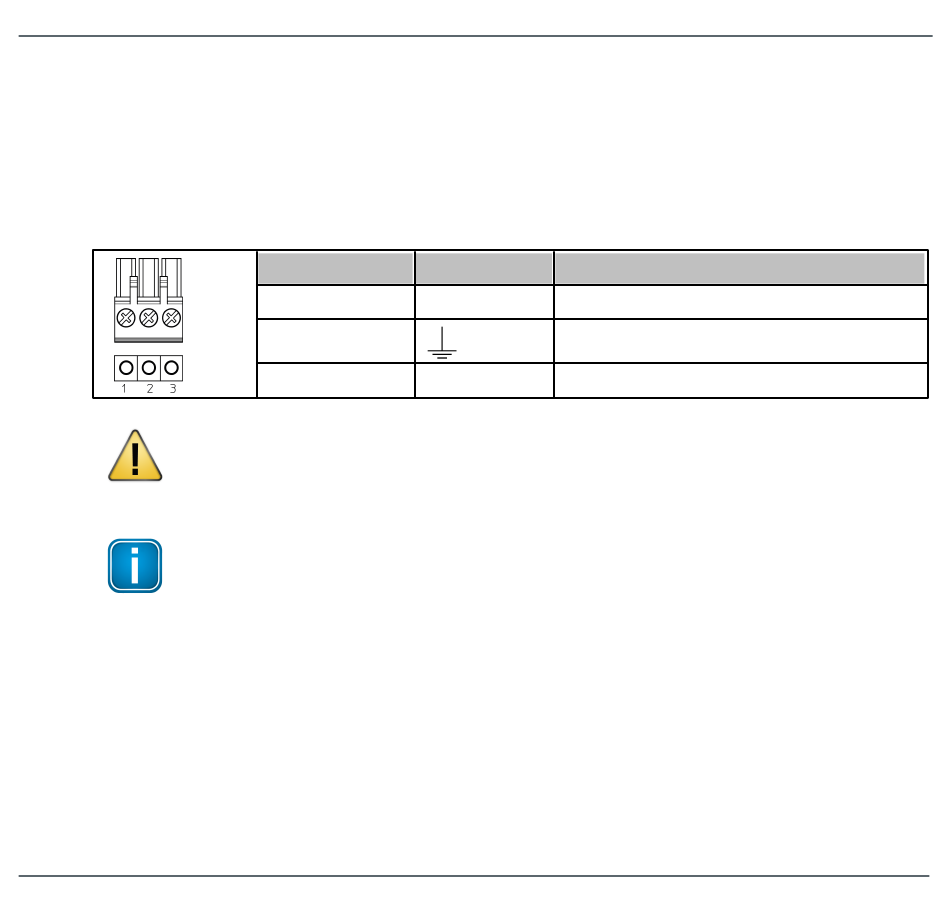

Die Versorgungsspannung (18 VDC .... 32 VDC) erfolgt über eine 3-polige Anschlussklemme.
Die Spannungsversorgung erfolgt am Steckverbinder mit flexiblen Drähten, die einen
Querschnitt von 0,75 bis 1,5 mm² haben. Das Erdungskabel muss einen Querschnitt von
1,5 mm² haben.
VORSICHT
Die Funktionserde (FE) des Geräts muss niederohmig mit der Schutzerde (PE)
des Systems verbunden werden.
Hinweis
Wie die Anschlussdiagramme zeigen, kann die Spannungsversorgung alternativ
auch durch einen speziellen Hutschienenverbinder erfolgen. Für weiter
Information wenden Sie sich bitte an Softing Industrial Automation GmbH.
© Softing Industrial Automation GmbH
Pol
Signal
1
GND
2
3
L+
Ka pi tel 3 - Ins ta l l a ti on
Beschreibung
Erdung
Funktionserde
Positive Versorgungsspannung
15
