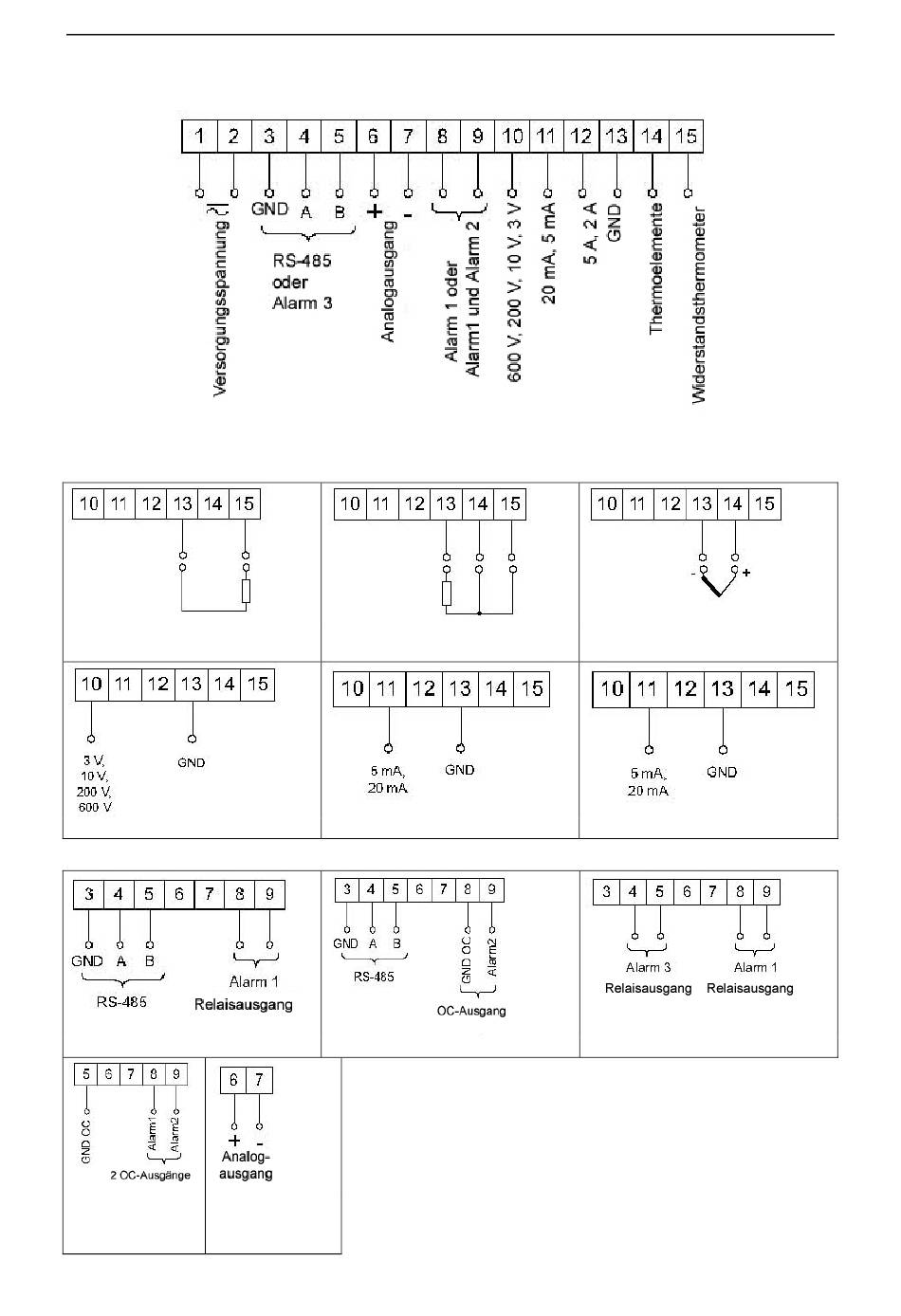

4.2. Anschlussdiagramm (Klemmenleiste)
Widerstandsthermometer mit 2-
Draht-Anschluss
Spannungseingang
RS-485 + 1 Relais
2 OC-Ausgänge
Spannungs-
oder Strom-
Analogausgang
Abb. 3a Anschlussdiagramm NA3 (Klemmenleiste)
Widerstandsthermometer mit 3-
Draht-Anschluss
5 mA und 20 mA Stromeingang
Abb. 3b Anschluss von Eingangssignalen
RS-485 + 1 OC-Ausgang
Abb. 3c Anschluss von digitalen und analogen Ausgängen
Montage- und Bedienungsanleitung NA3
Thermoelement oder
0...60 mV Spannung
2 A und 5 A Stromeingang
2 Relais
