Montage- und Bedienungsanleitung NA3

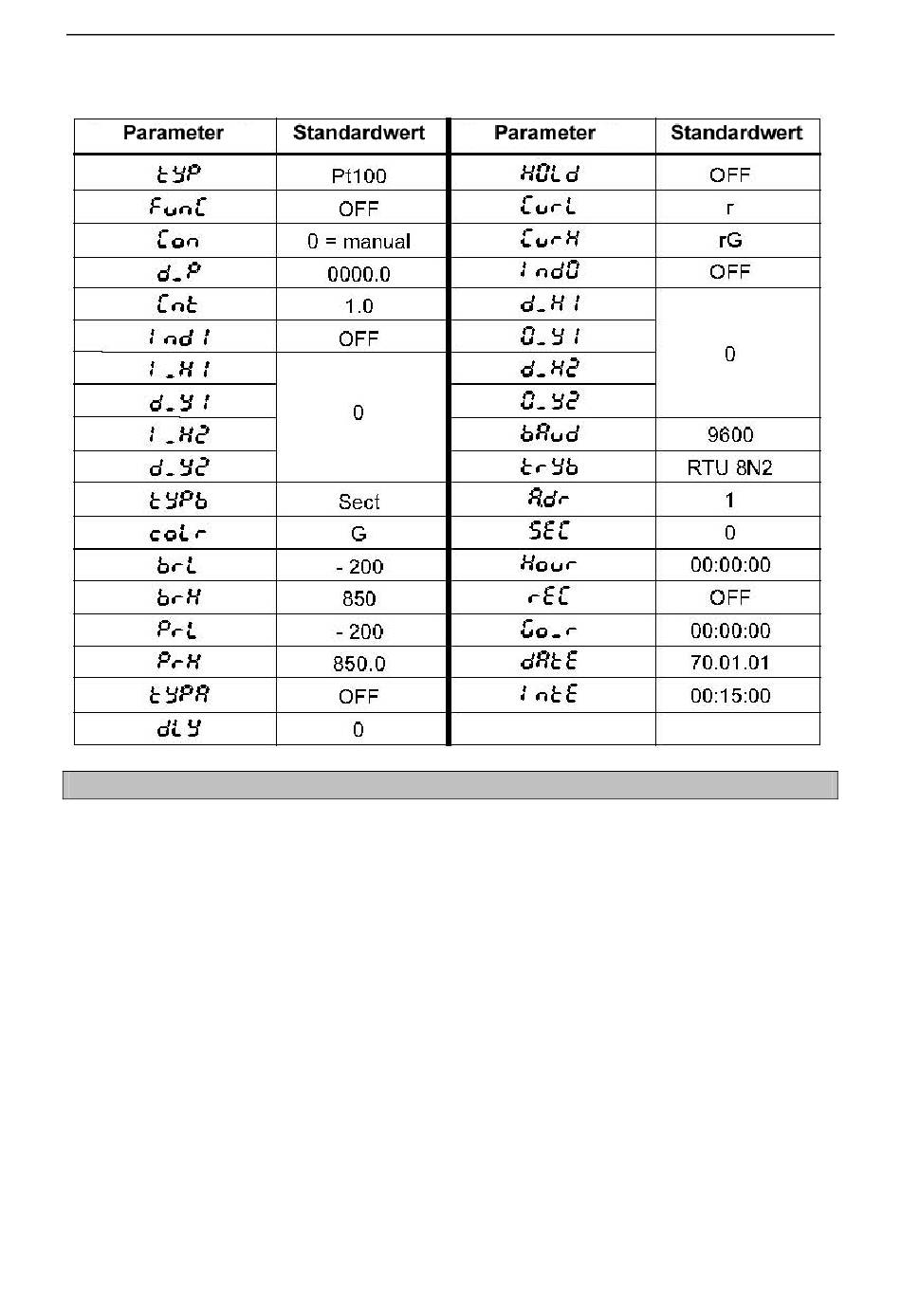

Tabelle 2
Standardparameter NA3:
6. RS-485-Schnittstelle
NA3-Messgeräte sind zur Kommunikation mit Comprtersystemen oder anderen
Geräten mit Steuerfunktion mit einer seriellen Schnittstelle nach dem RS-485-
Standard ausgerüstet. Diese Schnittstelle kommuniziert nach dem MODBUS-
Protokoll.
6.1. Anschluss der RS-485-Schnittstelle
Der RS-485-Standard ermöglicht die direkte Verbindung zu 32 Geräten an einem
einzigen seriellen Anschluss bis zu einer Distanz von 1200 m. Für den Anschluss
von mehr Geräten muss ein Verteiler zwischengeschaltet werden.
Der Ausgang des Schnittstellenkabels wird in dieser Anleitung
in Abb. 3d
beschrieben. Um eine korrekte Datenübertragung zu gewährleisten ist darauf zu
achten, dass die Anschlüsse A und B parallel zu ihren Gegenstücken an anderen
Geräten angeschlossen werden. Der Anschluss muss mittels eines geschirmten
Kabels geschehen. Die Abschirmung muss in einem Punkt mit dem Schutzanschluss
verbunden sein. Das Erdungskabel (GND) dient zu zusätzlichen Absicherung der
Schnittstelle bei Verbindungen über größere Entfernungen. Die GND-Signale
zwischen einzelnen Geräten sollten miteinander verbunden werden und eine Seite
mit dem Schutzanschluss (dies ist nicht notwendig für die korrekte Schnittstellen-
funktion). Um einen IBM-kompatiblen PC mit dem Gerät verbinden zu können,
22
