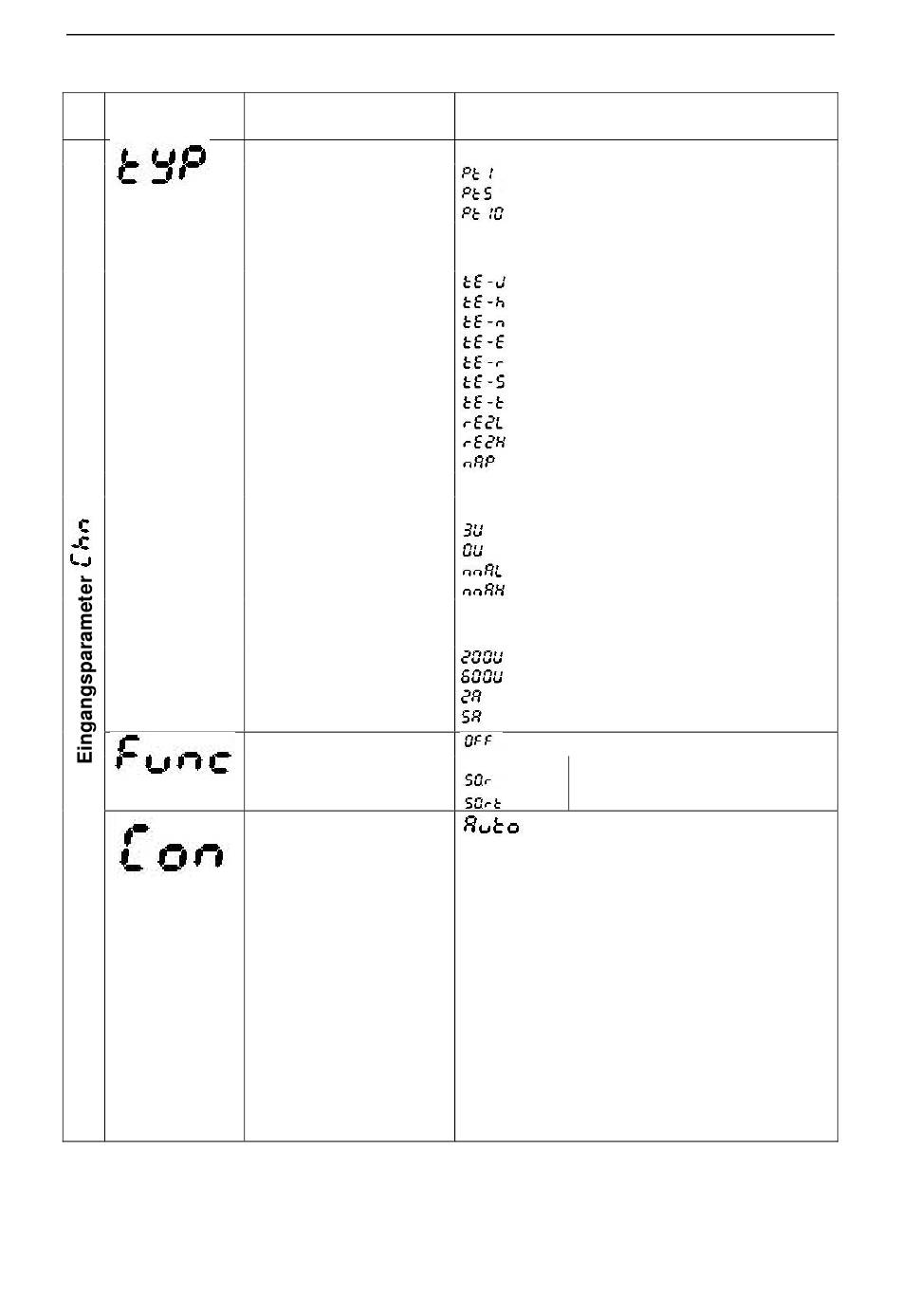

Tabelle 1:
Display-
anzeige
Parameter-
beschreibung
Eingangstyp
Mathematische
Funktionen, ausgeführt
im Kanal
Kompensationart der
Sensor Betriebsbedin-
gungsänderungen
- bei Widerstandsthermo-
metern und Widerstands-
messung betrifft es den
Leitungswiderstand des
Anschlussleiters zwischen
Sensor und Messgerät.
- Bei Thermoelementen
betrifft es die Referenz-
temperaturschwankungen.
Die automatische Komp-
ensation arbeitet nicht bei
einer Widerstandsmes-
sung bis 4 kΩ, bei Pt100
und Pt1000
Montage- und Bedienungsanleitung NA3
Änderungsmöglichkeiten
Widerstandsthermometer (RTD)
- Pt100
- Pt500
- Pt1000
Thermoelemente (TC)
- Thermoelement, Typ J
- Thermoelement, Typ K
- Thermoelement, Typ N
- Thermoelement, Typ E
- Thermoelement, Typ R
- Thermoelement, Typ S
- Thermoelement, Typ T
- Widerstand bis 400 Ω
- Widerstand bis 4 kΩ
- Strom vom Shunt: 0...60 mV
Standardsignale
- Spannung bis 3 V
- Spannung bis 10 V
- Strom bis 5 mA
- Strom bis 20 mA
Hohe Signalstärke
- Spannung bis 200 V
- Spannung bis 600 V
- Strom bis 2 A
- Strom bis 5 A
- mathem. Funktionen
ausgeschaltet
- steigend bis zu einer Leistung
- Wurzel ziehen
- Automatische Kompensation
(bei Widerstandsthermometern und
Widerstandsmessung wird ein 3-Leiter-Anschluss
benötigt)
0,0...60,0 °C – Wert der Referenztemperatur für
Thermoelemente
0,0...40,0 Ω - Widerstand zweier Leiter für Wider-
standsthermometer und Widerstandsmessung
Eintragen eines Wertes unter "Intervall manuelle
Kompensation" schaltet die automatische Kom-
pensation ein.
14
