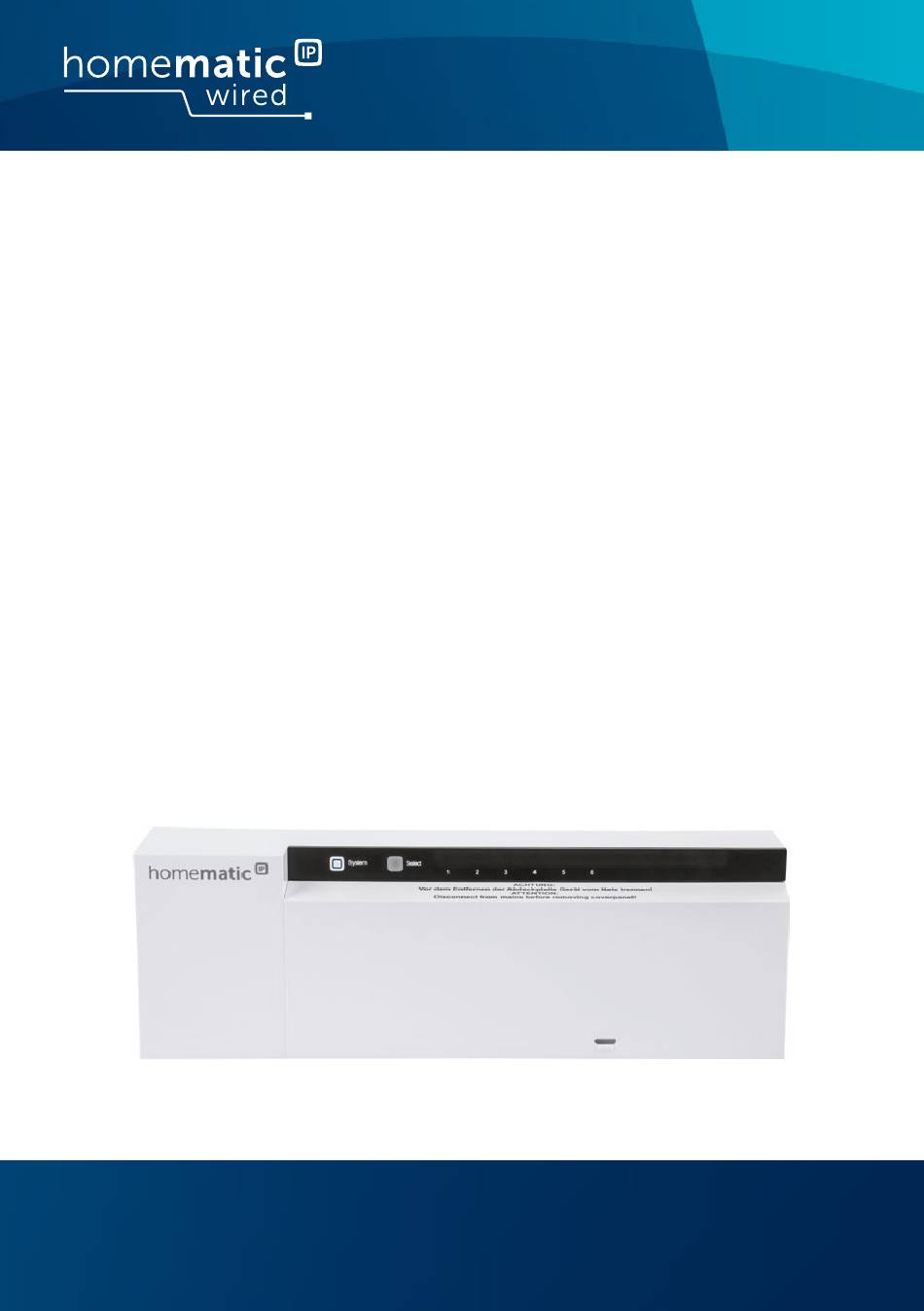

- Seite 1 Installations- und Bedienungsanleitung Installation instruction and operating manual S. 2 Wired Fußbodenheizungsaktor – 6-fach, 24 V p. 47 Wired Floor Heating Actuator – 6 channels, 24 V HmIPW-FAL24-C6...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Wired Fußbodenheizungs- aktor – 6-fach, 24 V Schrauben 4,0 x 40 mm Dübel 6 mm Bedienungsanleitung Dokumentation © 2018 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in... - Seite 6 Selecttaste drücken press select button Systemtaste drücken press system button...
-
Seite 7: Inhaltsverzeichnis
Wandthermostaten ..........24 6.5.2 Einen weiteren Fußbodenheizungsaktor hinzufügen .............. 25 6.5.3 Anlernen an die Zentrale CCU3 ......26 6.5.4 Anlernen an die Homematic IP Cloud per Wired Access Point ..........29 Konfiguration über den Homematic IP Wired Wandthermostaten ............31 Manuelle Bedienung ............38... - Seite 8 Geräteverknüpfungen löschen ........40 10 Fehlercodes und Blinkfolgen ........41 10.1 Blinkfolgen der System-LED (A)........41 10.2 Blinkfolgen der Kanal-LED (B) .......... 42 Wiederherstellung der Werkseinstellungen ....43 12 Wartung und Reinigung ..........44 13 Technische Daten ............44...
-
Seite 9: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Wired Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 10 Das Gerät ist Teil der Gebäudeinstallation. Bei der Planung und Errichtung sind die einschlägigen Normen und Richtlinien des Landes zu beachten. Das Gerät ist ausschließlich für den Betrieb am Homematic IP Wired Bus vorgesehen. Der Homematic Wired Bus ist ein SELV-Stromkreis.
- Seite 11 Gefahrenhinweise Die Netzspannung der Gebäudeinstallation und der Homematic IP Wired Bus sind getrennt zu führen. Eine gemeinsame Führung einer Netz- spannung und des Homematic IP Wired Bus in Installations- und Verteilerdosen ist nicht zuläs- sig. Die notwendige Isolation einer Netzspan- nung der Hausinstallation zum Homematic IP Wired Bus ist immer einzuhalten.
- Seite 12 Gefahrenhinweise Das Gerät ist nicht zum Freischalten geeignet. Eine Überlastung kann zur Zerstörung des Gerä- tes, zu einem Brand oder zu einem elektrischen Schlag führen. Beachten Sie die Installationsvorschriften für Ins- tallationen in Verteilersystemen (DIN VDE 0100- 410). Das Gerät ist nur für den Einsatz in Wohnberei- chen, Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben bestimmt.
-
Seite 13: Funktion Und Geräteübersicht
Mit dem Homematic IP Wired Fußbodenheizungsak- tor können Sie Ihre Fußbodenheizung Raum für Raum komfortabel und bedarfsgerecht per Smartphone App oder mit dem Homematic IP Wired Wandthermostaten steuern und so die Raumtemperatur auf Ihre individuellen Bedürfnisse anpassen. Der Fußbodenheizungsaktor kann zur Steuerung einer Fußbodenheizung mit bis zu 6 Heizzonen/9 Heizkreisen... -
Seite 14: Allgemeine Systeminformationen
Kabelführung 1 Kabelführung 2 Kabelführung 3 Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home- Systems und kommuniziert über das Homematic IP Pro- tokoll. Sie haben die Möglichkeit, alle Geräte des Systems komfortabel und individuell über die Bedienoberfläche der Zentrale CCU3 oder flexibel per Smartphone über die Homematic IP App in Verbindung mit der Homematic IP... -
Seite 15: Montage
Montage Montage Sie können den Fußbodenheizungsaktor mit den mitge- lieferten Schrauben frei an der Wand montieren oder auf eine Hutschiene setzen. Schraubmontage Um den Fußbodenheizungsaktor mithilfe der Schrauben zu montieren, gehen Sie wie folgt vor: • Wählen Sie einen geeigneten Montageort in der Nähe Ihres Heizkreisverteilers aus. -
Seite 16: Inbetriebnahme
Inbetriebnahme Installationshinweise Bevor Sie das Gerät installieren und in Betrieb nehmen können, müssen Sie zunächst einen Homematic IP Wired Access Point (HmIPW- DRAP) in Betrieb nehmen. Bitte notieren Sie sich vor der Installation die auf dem Gerät angebrachte Gerätenummer (SGTIN) und den Verwendungszweck, damit Sie das Gerät... - Seite 17 Inbetriebnahme • das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch einen Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sach- schäden. Wenden Sie sich an einen Elektroinstallateur! *Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse er- forderlich:...
-
Seite 18: Kabeldurchmesser Und Leitungsquerschnitte
Inbetriebnahme Für den Einbau des Fußbodenheizungsaktos in einen Stromkreisverteiler, muss das Gerät ent- sprechend VDE 0603, DIN 43871 (Niederspan- nungsunterverteilung (NSUV)), DIN 18015-x ein- gebaut werden. In diesem Fall muss die Montage auf einer Tragschiene (Hutschiene, DIN-Rail) lt. EN50022 erfolgen. Installation und Verdrahtung sind entsprechend VDE 0100 (VDE 0100-410, VDE 0100-510 usw.) durchzuführen. -
Seite 19: Installation
Aderendhülse [mm 0,5 – 1,50 0,5 – 1,50 Aus Gründen der elektrischen Sicherheit darf zum Anschluss des Homematic IP Wired Bus aus- schließlich das mitgelieferte Homematic IP Wired Buskabel oder ein als Zubehör erhältliches eQ-3 Homematic IP Wired Buskabel anderer Länge verwendet werden. - Seite 20 10 A, strombegrenzt • kurzschlussfest • mind. 3750 V Isolationsspannung (Ein-/Ausgang) • Überspannungskategorie III • EMV-Störfestigkeit gemäß EN61000-6-2 • Netzausfallüberbrückung: min. 80 ms • Schließen Sie den Homematic IP Wired Bus an den Busanschluss 1 (I) bzw. Busanschluss 2 (J) an.
- Seite 21 Inbetriebnahme Der Bus wird vom Homematic IP Wired Access Point (HmIPW-DRAP) gespeist. Weitere Informa- tionen dazu können Sie der Bedienungsanleitung des Wired Access Points entnehmen. • Schließen Sie die Anschlusskabel Ihrer Ventilan- triebe der Heizkreise an die Anschlussklem- men (H) oder eine Umwälzpumpe an die An- schlussklemmen (G) an.
-
Seite 22: Verhalten Nach Einschalten Der Spannungsversorgung
Inbetriebnahme nen Öffnungen schieben und die Abdeckung he- runterdrücken. Verhalten nach Einschalten der Spannungsversorgung Nach Einschalten der Netzspannung leuchtet die LED (B) dauerhaft grün. In den ersten 3 Minuten nach dem Einschalten der Span- nungsversorgung befindet sich der Fußbodenheizungs- aktor im Anlernmodus, sofern er noch nicht angelernt wurde. - Seite 23 Sie können den Fußbodenheizungsaktor direkt an den Wired Wandthermostaten (HmIPW-WTH) anlernen. Die Konfiguration erfolgt dann direkt über den Wandther- mostaten (s. „6.5.1 Anlernen an den Homematic IP Wired Wandthermostaten“ auf Seite 24). Anlernen an die Zentrale CCU3 Für eine lokale, softwarebasierte Konfiguration und Steu- erung per PC haben Sie die Möglichkeit, den Fußboden-...
-
Seite 24: Anlernen An Den Homematic Ip Wired Wandthermostaten
Inbetriebnahme • mit Homematic IP Funk-Komponenten über den Homematic IP Access Point (HmIP-HAP) zu kom- binieren. 6.5.1 Anlernen an den Homematic IP Wired Wand- thermostaten Sie können den Anlernvorgang durch erneute kurze Betätigung der Systemtaste (A) abbrechen. Dies wird durch ein rotes Aufleuchten der LED (A) bestätigt. -
Seite 25: Einen Weiteren Fußbodenheizungsaktor Hinzufügen
Inbetriebnahme • Drücken Sie die Systemtaste des Wandthermos- taten für mind. 4 s, um den Anlernmodus zu akti- vieren. Die LED blinkt orange. Erfolgreiches Anlernen wird durch grünes Blinken der LED (A) signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die LED (A) rot auf. Versuchen Sie es erneut. 6.5.2 Einen weiteren Fußbodenheizungsaktor hin- zufügen... -
Seite 26: Anlernen An Die Zentrale Ccu3
Inbetriebnahme • Lernen Sie den neuen Fußbodenheizungsaktor ggf. an weitere Homematic IP Geräte, wie z. B. an einen Wandthermostaten, an, indem Sie zunächst den Fußbodenheizungsaktor und dann das anzu- lernende Gerät in den Anlernmodus versetzen. Weitere Informationen dazu entnehmen Sie bitte der jeweiligen Bedienungsanleitung. - Seite 27 Inbetriebnahme • Um den Anlernmodus zu aktivieren, klicken Sie im nächsten Fenster auf „HmIP Gerät anlernen“. Die Zentrale wird für 60 Sekunden in den Anlern- modus versetzt. Ein Infofeld zeigt die aktuell noch verbleibende Anlernzeit. • Drücken Sie kurz auf die Systemtaste (A), bis die LED langsam orange zu blinken beginnt (s.
- Seite 28 Weitere Informationen finden Sie im Homema- tic IP Wired Systemhandbuch unter www.eQ-3.de. Im Betrieb ohne aktiven Internetzugang wählen Sie die Option „Homematic IP Gerät ohne Inter- netzugang anlernen“. Geben Sie zum Anlernen die SGTIN und den Key des Geräts in die entspre- chenden Felder ein.
-
Seite 29: Anlernen An Die Homematic Ip Cloud Per Wired Access Point
6.5.4 Anlernen an die Homematic IP Cloud per Wired Access Point Wenn Sie Ihre Homematic IP Wired Geräte flexibel per Smartphone-App steuern möchten, können Sie die Homematic IP Wired Geräte einfach an die Homematic IP Cloud anlernen. Gehen Sie dazu wie folgt vor: •... - Seite 30 • Vergeben Sie in der App einen Namen für das Ge- rät und ordnen Sie es einem Raum zu. Wenn Sie bereits Homematic IP Geräte im Smart- Home-System nutzen oder Ihre Wired Geräte mit Funk-Komponenten von Homematic IP kombi- nieren möchten, können Sie die Homematic IP Wired Geräte auch einfach an einen (bestehen-...
-
Seite 31: Konfiguration Über Den Homematic Ip Wired Wandthermostaten
Die Konfiguration des Homematic IP Wired Fuß- bodenheizungsaktors ist mit dem Homematic IP Wired Wandthermostaten (HmIPW-WTH), über den Homematic IP Wired Access Point in Verbin- dung mit der Smartphone App oder über die WebUI der Zentrale CCU3 möglich. Um den Fußbodenheizungsaktor über den Wandthermo- staten zu konfigurieren, gehen Sie wie folgt vor: •... - Seite 32 Konfiguration über den Homematic IP Wired Wandthermostaten • Stellen Sie Vor- sowie Nachlaufzeiten der Pumpe, Eco-Temperaturen, Zeitintervalle etc. ganz indivi- duell nach dem folgenden Schema ein. Geräteparameter UnP1: Parameter Index Wert Bedeutung Frostschutz- P024 Frostschutz inaktiv temperatur 2,0 °C 2,5 °C 8,0 °C (default)
- Seite 33 Konfiguration über den Homematic IP Wired Wandthermostaten Pumpensteu- P025 Pumpensteuerung erung aktiv aktiv/inaktiv, Lastausgleich NC Pumpensteuerung Lastausgleich aktiv Lastsamm- Lastausgleich NO lung Pumpensteuerung aktiv Antriebstyp Lastsammlung NC (NO/NC Pumpensteuerung aktiv Lastsammlung NO Pumpensteuerung inaktiv (default) Lastausgleich NC Pumpensteuerung inaktiv Lastausgleich NO...
- Seite 34 Konfiguration über den Homematic IP Wired Wandthermostaten Ventil PWM P026 Regelungswert im Notbetrieb … im Heizmodus 25 % (default) … 99 % 100 % 0 % (default) Ventil PWM Re- P032 gelungswert im Notbetrieb im … … Kühlmodus 99 % 100 % *1: Heizzonen werden (wenn möglich) gestaffelt gesteuert.
- Seite 35 Konfiguration über den Homematic IP Wired Wandthermostaten Geräteparameter UnP2: Parameter Index Wert Bedeutung Ventil- P007 0 Minuten schutz- 1 Minute Funktions- 5 Minuten (default) Dauer 10 Minuten Ventil- P051 0 Tage schutz- 1 Tag Funktions- 14 Tage (default) Intervallzeit 27 Tage...
- Seite 36 Konfiguration über den Homematic IP Wired Wandthermostaten Dauer/ P007 0 Minuten Länge der 1 Minute (default) Pumpen- schutzfunk- 9 Minuten tion (nur 10 Minuten für Kanal 1 verfügbar) Ausschalt- P008 0 Minuten verzöge- 1 Minute 2 Minuten (default) rung der Pumpe (nur für Kanal 1...
- Seite 37 Konfiguration über den Homematic IP Wired Wandthermostaten Luftfeuch- P050 40 %; Luftfeuchtig- tigkeits- keitsgrenze inaktiv grenze … … 80 %; Luftfeuchtig- keitsgrenze inaktiv 40 %; Luftfeuchtig- keitsgrenze aktiv … … 60 %; Luftfeuch- tigkeitsgrenze aktiv (default) … … 80 %; Luftfeuchtig-...
-
Seite 38: Manuelle Bedienung
Manuelle Bedienung Heizen im P053 Heizen im Heiz- Heizmodus modus inaktiv Heizen im aktiv/inaktiv Heizmodus aktiv (default) Auswahl der P054 Standardraum (default) räumlichen Gegeben- Raum mit Kamin heiten Raum mit Hand- tuch-Heizung FBH Standard Auswahl der P055 häuslichen (default) Gegeben- FBH Niedrigenergie heiten Radiator... -
Seite 39: Pumpensteuerung Aktivieren Bzw. Deaktivieren
Manuelle Bedienung eine Heizzone manuell ein- bzw. auszuschalten, gehen Sie wie folgt vor: Wählen Sie mit der Selecttaste (B) den gewünsch- • ten Kanal aus (s. Abbildung 7). • Drücken Sie die Selecttaste solange, bis die LED (B) dreimal kurz grün blinkt. Der Kanal bleibt für 15 Minuten ein- bzw. -
Seite 40: Geräteverknüpfungen Löschen
Geräteverknüpfungen löschen Geräteverknüpfungen löschen Um die Geräteverknüpfungen zwischen einem Fußbo- denheizungsaktor und einem Wandthermostaten zu lö- schen, gehen Sie wie folgt vor: • Wählen Sie über die Selecttaste (B) des Fußbo- denheizungsaktors den Kanal aus, an den der Wandthermostat angelernt ist (s. Abbildung 7). Drücken Sie die Systemtaste (A) und die Selecttas- •... -
Seite 41: Fehlercodes Und Blinkfolgen
Lernen Sie das Gerät ges Blinken aktiv gemäß Abschnitt (alle 10 s) „6.5 Anlernen“ auf Seite 22 an einen Homematic IP Wired Access Point oder direkt an ein Homematic IP Wired Gerät an. 1x langes Vorgang be- Sie können mit der grünes... -
Seite 42: Blinkfolgen Der Kanal-Led (B)
Fehlercodes und Blinkfolgen 1x oranges Testanzeige Nachdem die Test- und 1x grünes anzeige erloschen Leuchten ist, können Sie fortfahren. 10.2 Blinkfolgen der Kanal-LED (B) Blinkcode Bedeutung Lösung Langsames Notbetrieb Defekten Wandther- Blinken aktiv mostaten austau- schen, Verbindungs- leitung prüfen Doppeltes, Verbindung Verbindungsleitung kurzes Blinken... -
Seite 43: Wiederherstellung Der Werkseinstellungen
Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet. • Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzu- schließen. Das Gerät führt einen Neustart durch. Nach dem Neustart können Sie das Gerät wieder in Ihr Homematic IP System integrieren. -
Seite 44: Wartung Und Reinigung
Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffge- häuse und die Beschriftung können dadurch angegriffen werden. Technische Daten Geräte-Kurzbezeichnung: HmIPW-FAL24-C6 Versorgungsspannung Bus: 24 V , ±5 %, SELV ext. DC-IN (optional): 24 V , ±5 %, SELV... - Seite 45 Technische Daten elektronisches RS für Aufbaumontage Anzahl Heizzonen: Anzahl Antriebe: 9 (bzw. 8 (bei Verwen- dung der Pumpensteue- rung entfällt ein Kanal) Anzahl Pumpen: Schaltleistung je Heizzone: 0,6 A max. Nennlast aller Antriebe: 24 W max. Leitungsart u. -querschnitt: starre und flexible Leitung, 0,5 - 1,5 mm²...
- Seite 46 Technische Daten Gewicht: 340 g Technische Änderungen vorbehalten. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
-
Seite 47: Package Contents
Package contents Quantity Description Homematic IP Wired Floor Heating Actuator – 6 channels, 24 V Screws 4.0 x 40 mm Plugs 6 mm User manual Documentation © 2018 eQ-3 AG, Germany. All rights reserved. Translation from the original version in Ger- man. - Seite 48 Thermostat .............. 64 6.5.2 Adding a new floor heating actuator ....65 6.5.3 Connecting to the CCU3 ........66 6.5.4 Connecting to the Homematic IP cloud via Wired Access Point ..........68 Configuration via the Wired Wall Thermostat ..70 Manual operation ............77 Switch heating zones on/off ..........77...
- Seite 49 10.2 Flashing sequences of the channel LED (B) ....80 Restore factory settings ..........81 12 Maintenance and cleaning ...........81 13 Technical specifications ..........82...
-
Seite 50: Information About This Manual
Information about this manual Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP Wired component. Keep the manual so you can refer to it at a later date if you need to. - Seite 51 The device is part of the building installation. The relevant national standards and directives must be taken into consideration during planning and set-up. The device is intended for operation with- in the Homematic IP Wired bus only. The...
- Seite 52 Homematic IP Wired bus is a SELV power circuit. The power supply of the building installation and the Homematic IP Wired bus have to be laid sep- arately. Common cable routing for power supply and the Homematic IP Wired bus in installation and junction boxes is not permitted.
-
Seite 53: Function And Device Overview
Function and device overview The Homematic IP Wired Floor Heating Actuator offers comfortable and demand-based room-by-room control of your floor heating system via smartphone app or the Homematic IP Wired Wall Thermostat, according to your personal needs. - Seite 54 Function and device overview circuits as well as a heating pump or circulation pump. Furthermore, the device offers operation in heating or cooling mode (provided that your heating system offers these operating modes). You can flexibly mount the device using the supplied screws or a DIN rail in the heating circuit distribution board.
-
Seite 55: General System Information
General system information General system information This device is part of the Homematic IP smart home system and works with the Homematic IP protocol. All devices of the system can be configured comfortably and individually with the user interface of the Central Control Unit CCU3 or flexibly via the Homematic ... -
Seite 56: Din Rail Mount
Start-up Installation instructions Before installing and setting up the device, you have to put a Homematic IP Wired Access Point (HmIPW-DRAP) into operation first. Before installation, please note the device num- ber (SGTIN) labelled on the device as well as the... - Seite 57 Start-up exact application purpose in order to make later alloca- tion easier. You can also find the device number on the QR code sticker supplied. Please note! Only to be installed by persons with the relevant electro-technical knowledge and experience!* Incorrect installation can put •...
- Seite 58 Start-up • Evaluation of measuring results; • Selection of electrical installation material for sa- feguarding shut-off conditions; • IP protection types; • Installation of electrical installation material; • Type of supply network (TN system, IT system, TT system) and the resulting connecting conditions (classical zero balancing, protective earthing, re- quired additional measures etc.).
-
Seite 59: Cable Diameter And Cable Cross-Sections
0.5 – 1.50 0.5 – 1.50 For electrical safety reasons, only the supplied Homematic IP Wired Bus Cable may be used for connecting the device to the Homematic IP Wired bus. Furthermore, an eQ-3 Homematic IP Wired Bus Cable with other lengths (available as... -
Seite 60: Installation
Start-up Installation To install the floor heating actuator, please proceed as follows: Open the cover (D). Therefore, release the catch • under the slot for opening (C) by pushing it with a screwdriver. Remove the cover by pulling it up- wards (see fig. - Seite 61 • Power failure buffering: at least 80 ms • Connect the Homematic IP Wired bus to the bus connection 1 (I) or bus connection 2 (J). The bus is supplied by the Homematic IP Wired Access Point (HmIPW-DRAP). For further information, please refer to the operating manual of the Wired Access Point.
-
Seite 62: Behaviour After Switching On The Power Supply
Start-up • Make sure that all connecting cables are fixed properly to the cable bushings before closing the cover. • Close the cover again. Therefore, push the latch- es of the cover into the openings provided and press it down. Behaviour after switching on the power supply After switching on the mains voltage, the LED (B) -
Seite 63: Teaching-In
You can directly connect the floor heating actuator to the wired wall thermostat (HmIPW-WTH). The configu- ration is then directly carried via the wall thermostat (see „6.5.1 Pairing with a Homematic IP Wired Wall Thermostat“ on page 64). Connecting to the Homematic IP Central Control Unit... -
Seite 64: Pairing With A Homematic Ip Wired Wall Thermostat
Start-up via Wired Access Point“ on page 68). You can • control the wired system via smartphone app us- ing the Homematic IP Wired Access Point (HmI- PW-DRAP) or • combine wired devices with wireless Homematic IP devices via the Homematic IP Access Point (HmIP-HAP). -
Seite 65: Adding A New Floor Heating Actuator
Start-up ange (see fig. 7). The pairing mode of the selected channel remains activated for 3 minutes. • Press and hold down the system button of the wall thermostat for at least 4 seconds to activate the pairing mode. The device LED flashes orange. The device LED (A) lights up green to indicate that pairing has been successful. -
Seite 66: Connecting To The Ccu3
Set up your Central Control Unit CCU3 as de- scribed in the operating manual and connect the Homematic IP Wired Access Point. • Start the user interface “Homematic WebUI” on your computer. • Click the “Teach-in devices” button on the right- hand side of the screen. - Seite 67 Start-up of the Central Control Unit will be activated for 60 seconds. An information box shows how much teach-in time remains. Briefly press the system button (A) until the LED • quickly starts flashing orange (see fig. 7). The teach-in mode of the selected channel remains activated for 3 minutes.
-
Seite 68: Connecting To The Homematic Ip Cloud Via Wired Access Point
6.5.4 Connecting to the Homematic IP cloud via Wired Access Point If you want to control your Homematic IP Wired devices flexibly via smartphone app, they can be connected to the Homematic IP cloud. To do this, please proceed as follows: •... - Seite 69 3 minutes by pressing the system button (A) briefly (see fig. 7). • Your device will automatically appear in the Homematic IP app. • To confirm, please enter the last four digits of the device number (SGTIN) in your app or scan the QR code.
-
Seite 70: Configuration Via The Wired Wall Thermostat
Configuration via the Wired Wall Thermostat If you are already using Homematic IP devices in your smart home system or if you want to com- bine your Homematic IP Wired devices with wire- less Homematic IP components, you can also connect the Homematic IP Wired devices to an (installed) Access Point. - Seite 71 Configuration via the Wired Wall Thermostat • If the wall thermostat is connected to more than one floor heating actuator, please select the re- quired floor heating actuator using the control wheel. • Please define if you want to configure the device parameters (”UnP1/UnP2”) or the channel param- eters (”ChAn”).
- Seite 72 Configuration via the Wired Wall Thermostat Pump P025 Pump control activated control Load balancing NC activated/ Pump control activated deacti- Load balancing NO vated, Pump control activated Load collection NC Load ba- Pump control activated lancing Load collection NO Pump control deactivated Load coll- ection (default)
- Seite 73 Configuration via the Wired Wall Thermostat 0 % (default) Valve P032 control … … value in 99 % the emer- 100 % gency operation mode during cooling mode *1: Heating zones will be controlled in a staggered way (if possible) *2: Heating zones will be controlled collectively (if possible) *3: Normally open/normally closed *4: If heating zone 1 is used as pump control, it is necessary to...
- Seite 74 Configuration via the Wired Wall Thermostat Invertal P051 0 days time for 1 day valve 14 days (default) protection function 27 days 28 days Channel parameter ChAn: Parameter Index Value Meaning Switch- P006 0 minutes on delay 1 minute of pump 2 minutes (default) (only for channel 1)
- Seite 75 Configuration via the Wired Wall Thermostat Switch- P008 0 minutes off delay 1 minute 2 minutes (default) of pump (only for channel 1) 19 minutes 20 minutes Minimum P045 5.0 °C floor tem- 5.5 °C perature in 19.0 °C (default) connec- tion with a floor tem-...
- Seite 76 Configuration via the Wired Wall Thermostat Time P051 1 day interval 2 days for pump 14 days (default) protection function (only for 27 days channel 1) 28 days Cooling P052 Cooling in cooling in cooling mode deactivated Cooling in cool- mode ing mode activated (default)
-
Seite 77: Manual Operation
Passive convector Active convector For further information regarding the configura- tion, please refer to the user manual of the Homematic IP Wall Thermostat (HmIP-WTH-2). Manual operation Switch heating zones on/off For installation and tests you can manually switch single heating zones on or off. To switch single heating zones on or off, please proceed as follows: •... -
Seite 78: Activating/Deactivating The Pump Control
Delete device connections Activating/deactivating the pump control If you want to use connection terminal (H) for control- ling a heating pump, the heating zone can be switched to pump control directly via the device. To do this, please proceed as follows: Press the select button (B) until the LED of chan- •... -
Seite 79: Error Codes And Flashing Sequences
Connect the device flashing mode active in accordance to (every 10 s) sec. „6.5 Teaching- in“ on page 63 to a Homematic IP Wired Access Point or directly to a Homematic IP Wired device. 1x long green Transmission You can continue... -
Seite 80: Flashing Sequences Of The Channel Led (B)
Error codes and flashing sequences 6x long red Device Please see your app flashing defective for error message or contact your retailer. 1x orange Test display Once the test display and 1 x green has stopped, you can lighting continue. 10.2 Flashing sequences of the channel LED Flashing code Meaning... -
Seite 81: Restore Factory Settings
• Release the system button to finish the proce- dure. The device will perform a restart. After the restart, you can again integrate your device into your Homematic IP system. Maintenance and cleaning The product does not require any maintenance. -
Seite 82: Technical Specifications
Clean the device using a soft, lint-free cloth that is clean and dry. Do not use any detergents containing solvents, as they could corrode the plastic housing and label. Technical specifications Device short name: HmIPW-FAL24-C6 Supply voltage Bus: 24 V , +5 %, SELV ext. - Seite 83 Technical specifications - 1.5 mm² Cable diameter of cable bushing 1: > 5.2 mm Cable diameter of cable bushing 2: > 8.2 mm Cable diameter of cable bushing 3: > 3.2 mm Degree of protection: IP20 Protection class: Ambient temperature: 0 to 40 °C Method of operation: Typ 1.Y...
- Seite 84 Technical specifications Instructions for disposal Do not dispose of the device with regular domes- tic waste! Electronic equipment must be dis- posed of at local collection points for waste elec- tronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive. Information about conformity The CE sign is a free trading sign addressed ex- clusively to the authorities and does not include...
- Seite 86 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
