Montage- und Bedienungsanleitung
Mounting instruction and
operating manual
Heizkörperthermostat
S. 1
Radiator Thermostat
p. 28
HMIP-eTRV
Lieferumfang
Anzahl Bezeichnung
1

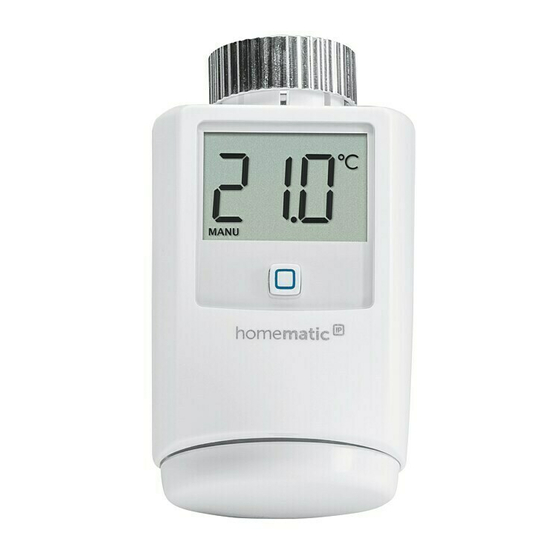

Homematic IP Heizkörperthermostat
3
Adapter Danfoss (RA, RAV und RAVL)
1
Stößelverlängerung Danfoss RAV
1
Stützring
1
Mutter M4
1
Zylinderkopfschraube M4 x 12 mm
2
1,5 V LR6/Mignon/AA Batterien
1
Bedienungsanleitung
1. Ausgabe Deutsch 03/2015
Dokumentation © 2015 eQ-3 AG, Germany
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
Version 1.1 // 141798

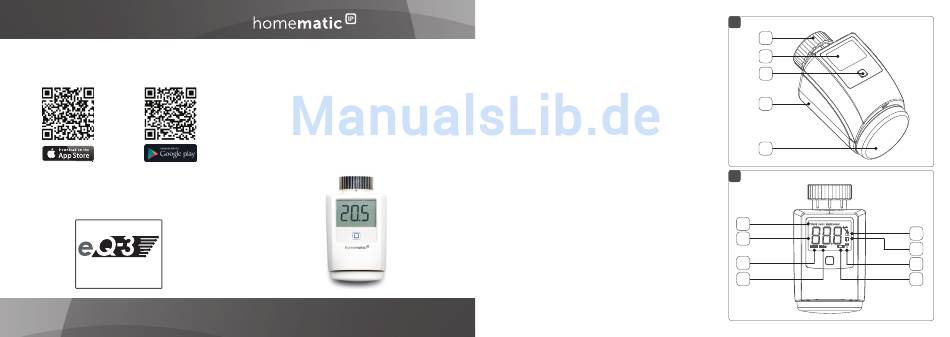

1
A
B
C
D
E
2
F
G
H
I
M
J
K
L
