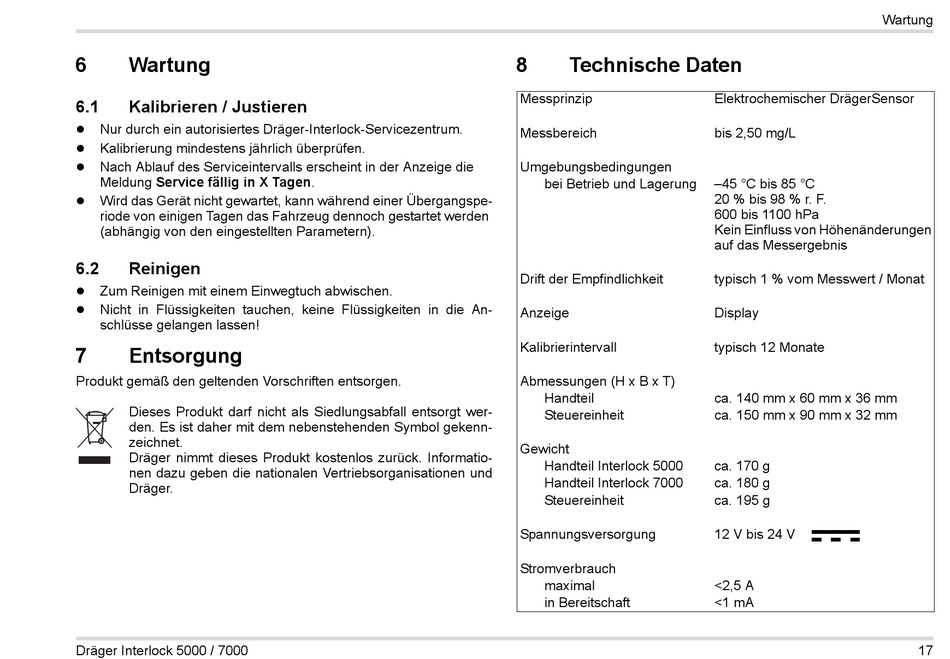

Wartung; Kalibrieren / Justieren; Reinigen; Entsorgung - Dräger Interlock series Gebrauchsanweisung

6

Wartung

6.1

Kalibrieren / Justieren

Nur durch ein autorisiertes Dräger-Interlock-Servicezentrum.

Kalibrierung mindestens jährlich überprüfen.

Nach Ablauf des Serviceintervalls erscheint in der Anzeige die

Meldung Service fällig in X Tagen.
Wird das Gerät nicht gewartet, kann während einer Übergangspe-

riode von einigen Tagen das Fahrzeug dennoch gestartet werden
(abhängig von den eingestellten Parametern).
6.2

Reinigen

Zum Reinigen mit einem Einwegtuch abwischen.

Nicht in Flüssigkeiten tauchen, keine Flüssigkeiten in die An-

schlüsse gelangen lassen!
7

Entsorgung

Produkt gemäß den geltenden Vorschriften entsorgen.
Dieses Produkt darf nicht als Siedlungsabfall entsorgt wer-
den. Es ist daher mit dem nebenstehenden Symbol gekenn-
zeichnet.
Dräger nimmt dieses Produkt kostenlos zurück. Informatio-
nen dazu geben die nationalen Vertriebsorganisationen und
Dräger.
Dräger Interlock 5000 / 7000
8

Technische Daten

Messprinzip
Messbereich
Umgebungsbedingungen
bei Betrieb und Lagerung
Drift der Empfindlichkeit
Anzeige
Kalibrierintervall
Abmessungen (H x B x T)
Handteil
Steuereinheit
Gewicht
Handteil Interlock 5000
Handteil Interlock 7000
Steuereinheit
Spannungsversorgung
Stromverbrauch
maximal
in Bereitschaft
Wartung
Elektrochemischer DrägerSensor
bis 2,50 mg/L
–45 °C bis 85 °C
20 % bis 98 % r. F.
600 bis 1100 hPa
Kein Einfluss von Höhenänderungen
auf das Messergebnis
typisch 1 % vom Messwert / Monat
Display
typisch 12 Monate
ca. 140 mm x 60 mm x 36 mm
ca. 150 mm x 90 mm x 32 mm
ca. 170 g
ca. 180 g
ca. 195 g
12 V bis 24 V
<2,5 A
<1 mA
17
