Montage
➀
➁

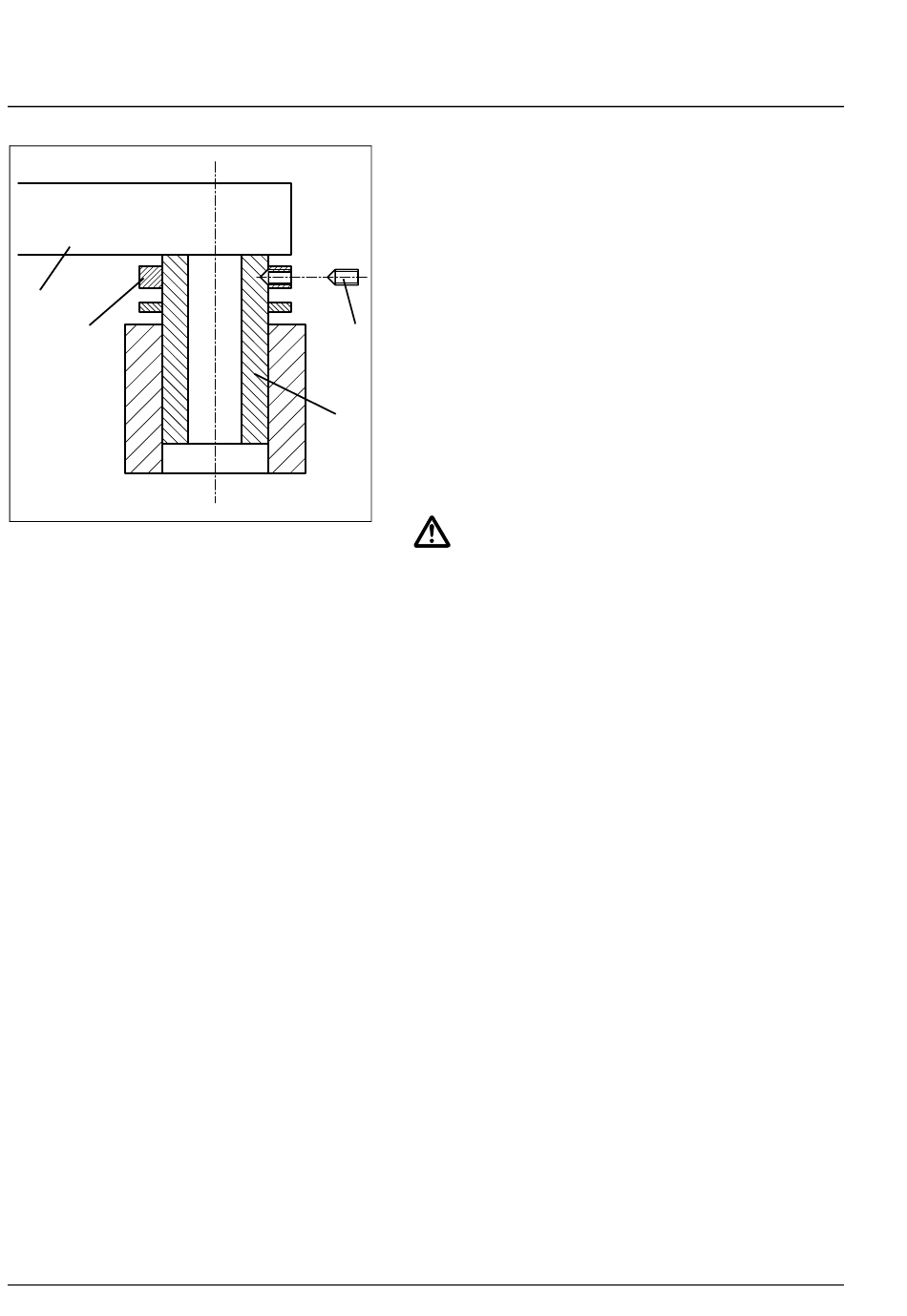

Abb. 27
24
Einstellung Anschlag Trayarm
Falls notwendig kann der Anschlag am Trayarm nach Bedarf
eingestellt werden. Dies ist z.B. notwendig um beim
Schwenken des Arms nicht an ein Möbel oder an einer Wand
anzuschlagen. Nur möglich mit ovaler Traysäule.
➀
•
Trayarm
zu der maximal geschwenkt werden soll.
•
Armschwenkstellung beibehalten und Anschlagscheibe
➂
➁
(Abb. 27) mittels überstehender Feststellschraube
(Abb. 27) gegen Uhrzeigersinn bis zum Anschlag drehen
und in dieser Stellung Feststellschraube
(vorne mit Spitze) fest eindrehen und prüfen, ob der
➃
Anschlag paßt. Danach Feststellschraube wieder entfer-
nen und die Stellung im Lagerzapfen
einem 4,2 mm Ø Bohrer ca. 2 mm tief anbohren.
Achtung!
Die angegebene Bohrtiefe nicht überschreiten.
Nicht durchbohren, Kabel läuft im Zapfen!
•
Feststellschraube in unveränderter Stullung wieder ein-
drehen und festziehen. Der Anschlag ist jetzt fixiert und
kann nicht mehr verändert werden.
(Abb. 27) nach außen in die Stellung drehen, bis
➂
➂
(Abb. 27)
➃
(Abb. 27) mit
