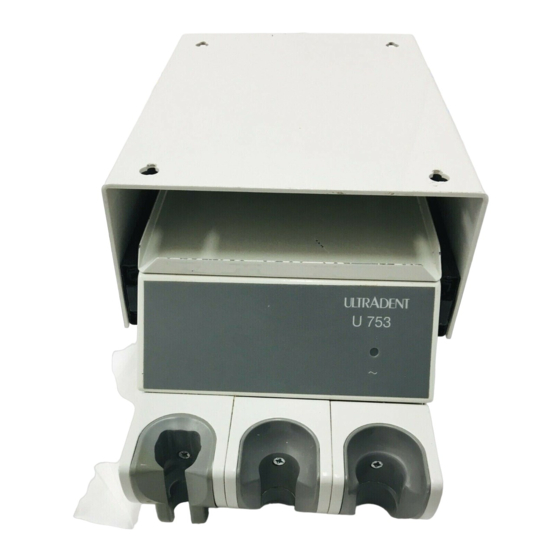

- Seite 1 DENTAL-MEDIZINISCHE GERÄTE HINTERKOPFABSAUGUNG U753 mit Druckwasserflasche Montageanweisung Technische Dokumentation M U753 V3.00 36152 D Best.-Nr.: 36152...
-
Seite 3: Kennzeichnung Von Warn- Und Gefahrenhinweisen
Mit dem Zeichen Hinweis! sind Texte versehen, die besonders wichtig und zu beachten sind bzw. bei deren Nichtbeachtung Störungen im Betriebsablauf entstehen können. Tip! ☞ Tips sind Hinweise, bei deren Beachtung Ver- besserungen im Betriebsablauf erreicht werden. M U753 V3.00 36152 D... - Seite 4 Telefax (089) 42 09 92-30 e-Mail info@ultradent.de Internet www.ultradent.de © 2009 by ULTRADENT Diese Montageanweisung darf – auch auszugsweise – nur mit ausdrücklicher schriftlicher Genehmigung der Firma ULTRADENT vervielfältigt, übersetzt oder Dritten zugänglich gemacht werden. M U753 V3.00 36152 D...
-
Seite 5: Inhaltsverzeichnis
Versorgungsteil „ Typ2“..........8 Abschließende Montage ............9 Funktionstest..............10 Sicherheitstechnische Kontrollen ........10 Erstsanierung der Wasserwege (Entkeimung) ....11 Wiederinbetriebnahme der Druckwasserflasche ...12 Gerätedokument für Amalgamabscheider ......13 Die Dokumentation von Inspektion und Wartung: ..13 Die Dokumentation des Sammelbehälterwechsels:..13 Anhang: Schaltplan M U753 V3.00 36152 D... - Seite 6 Inhaltsverzeichnis M U753 V3.00 36152 D...
-
Seite 7: Anschlußbedingungen
Anschlußbedingungen Anschlußbedingung an externe Sauganlagen Achtung! ULTRADENT-Geräte dürfen nicht an Hochvakuum- Sauganlagen angeschlossen werden! Beachten Sie unbedingt die folgenden, notwendigen Bedingungen beim Anschluß von ULTRADENT-Geräten an externe Sauganlagen: Unterdruck (Staudruck/Ansaugleitung geschlossen) Sollwert [mbar] [mm WS] Unterdruck an Saugleitung 1600 Geräteeingang/Bodenan- schluß, statisch... -
Seite 8: Anforderung An Die Wasserversorgung
Anschlußbedingungen Anforderung an die Wasserversorgung Achtung! ULTRADENT-Dentalgeräte dürfen nur mit bakteriologisch einwandfreiem Wasser (Trinkwasser- qualität) betrieben werden! Für den problemlosen Betrieb der ULTRADENT-Geräte werden folgende Werte empfohlen: Wasserhärte 8,4 – 12°dH Einstellwert für Aufbereitungsanlagen 10°dH Bei Wasserhärten von über 15°dH wird eine Enthärtung empfohlen! Bei Härten unter 8°dH wird eine Anhebung des... -
Seite 9: Montage
Montage Lieferumfang ➀ Das Gerät U753 wird weitgehend montiert, in zwei Kompo- nenten zerlegt, geliefert (Abb. 1): ➀ ausziehbares Behandlungsteil ➁ wandmontiertes Versorgungsteil Achtung! Das Gerät wird über eine angebaute Druckwasserfla- sche mit Wasser versorgt und benötigt keinen bausei- tigen Wasseranschluß. -
Seite 10: Montage Des Behandlungsteils (Auszug)
Gehen Sie dabei wie folgt vor: • Bohren Sie, entsprechend der mitgelieferten Bohrscha- blone (Nr. 33000010), die 5 Befestigungslöcher für den Auszug des U753-Geräts von unten in die Tischplatte. Achtung! Beachten Sie dabei unbedingt die Anweisungen auf der Bohrschablone! •... -
Seite 11: Montage Des Versorgungsteils „Typ2
Montage Montage des Versorgungsteils „Typ2“ Hinweis! Bei dem U753-Gerät handelt es sich um ein fest ange- schlossenes Gerät, das nur an dem zugehörigen Ver- sorgungsteil angeschlossen werden darf. Achtung! Ein fester Anschluß an Versorgungsteilen anderer Ge- räte oder Arbeitsplätze ist nicht zulässig! Vorsicht! Der Anschluß... - Seite 12 Stecken Sie das Kabel des Saugstromventils am Versor- gungsteil an. Siehe dazu „ Anschlußplan U1300HK, U753“. • Stellen Sie den Anschluß zur bauseitigen Stromversor- gung (Netzkabel) entsprechend dem „ Anschlußplan Abb. 5 U1300HK, U753“ (siehe Anlage) fachgerecht her. M U753 V3.00 36152 D...
-
Seite 13: Anschluß Des Versorgungsschlauchs Am Versorgungsteil „Typ2
Luft für Zahnarztgerät Elektrische Anschlüsse • Schließen Sie die Schwachstromkabel elektrisch im Ver- sorgungsteil entsprechend dem „ Anschlußplan U1300HK, U753“ (siehe Anhang) an. • Schließen Sie das Erdungskabel am Versorgungsteil an. Siehe dazu „ Anschlußplan U1300HK, U753“. M U753 V3.00 36152 D... -
Seite 14: Anschluß Des Saugschlauchs Am Versorgungsteil „ Typ2
Anschluß des Saugschlauchs am Versor- ➁ ➂ gungsteil „Typ2“ ➃ • Stecken Sie den Saugschlauch auf den bereits auf der ➂ Montageplatte montierten Anschlußnippel (Abb. 7) und sichern Sie ihn mit dem beiliegenden Schlauchnippel. ➀ ➃ ➃ Abb. 7 M U753 V3.00 36152 D... -
Seite 15: Abschließende Montage
Gerät fertig montiert werden: • Nehmen Sie die Gehäuseabdeckung des Versorgungs- teils mit beiden Händen und rasten Sie die Abdeckung ➃ ➀ schräg von oben an den Haltestiften (Abb. 8) an der Montageplatte ein. ➃ ➃ Abb. 8 M U753 V3.00 36152 D... -
Seite 16: Funktionstest
Führen Sie anschließend einen Funktionstest des gesam- ten Arbeitsplatzes anhand der zugehörigen Gebrauchs- anweisung durch. • Dokumentieren Sie den Funktionstest auf dem beiliegen- den Übergabeprotokoll. Sicherheitstechnische Kontrollen • Die vorgeschriebenen sicherheitstechnischen Kontrollen sind gewissenhaft durchzuführen und zu dokumentieren. M U753 V3.00 36152 D... -
Seite 17: Erstsanierung Der Wasserwege (Entkeimung)
Das Entkeimungsmittel befindet sich nun im Gerät und soll dort ca. 24 Stunden verbleiben! Achtung! Stellen Sie sicher, daß diese Einwirkzeit eingehalten wird und keine Patientenbehandlung in dieser Zeit er- folgt. Instruieren Sie unbedingt den Betreiber oder die zuständige Person entsprechend. M U753 V3.00 36152 D... -
Seite 18: Wiederinbetriebnahme Der Druckwasserflasche
Wasser aus. • Bringen Sie die Flasche wieder an und stellen Sie den Kippschalter auf „ Ein“. • Betätigen Sie die Spritze für min. 120 Sekunden. • Das Gerät ist jetzt betriebsbereit. M U753 V3.00 36152 D... -
Seite 19: Gerätedokument Für Amalgamabscheider
Die Dokumentation von Inspektion und Wartung: • Tragen Sie die 1- und 5-Jahres-Inspektion ein! • Tragen Sie alle Servic- und Wartungsarbeiten am Amal- gamabscheider ein! Die Dokumentation des Sammelbehälterwechsels: • Beschreiben Sie jeden Austausch des Sammelbehälters! M U753 V3.00 36152 D... - Seite 20 Montage M U753 V3.00 36152 D...
- Seite 21 Hauptmagnetventil Luft Ventilanpassung Fontäne Gerät Gerät Kabel 1 T3,15A Kabel 5 Trafo M1,6A Boiler T10A 8,5V~ Netz Kabel 7 24V~ 16V~ Potentialausgleich (PE) Kabel 2 od. 6 Kabel 2 Kabel 3 SVB-2.4 Kabel 4 Kabel 8 Kabel 9 Kabel 7 Netzsch.
- Seite 24 ULTRADENT • DENTAL-MEDIZINISCHE GERÄTE GMBH & CO.KG EUGEN-SÄNGER-RING 10 • D-85649 BRUNNTHAL TELEFON: 089/42 09 92-60 • TELEFAX: 089/42 09 92-30 INTERNET: WWW.ULTRADENT.DE • E-MAIL: INFO@ULTRADENT.DE...
